小型喷气式公务机曲面结构三维设计

　　在通用航空领域，小型喷气式公务机主要承担短中程商务出行、短途支线通勤、特种作业飞行等场景的运载任务，相较于大型民航客机，这类机型对起降场地要求更低，部署灵活性更强，能够覆盖更多小型通用机场的航线需求，同时在飞行培训、航空测绘、应急救援等细分场景也有广泛的适配空间。本次设计的小型喷气式飞机，整体采用下单翼、尾吊双发的常规布局形式，这种布局能够有效降低发动机传入客舱的噪音，同时避免机翼遮挡发动机进气道，提升地面滑行与低空飞行阶段的进气效率，机身主体采用流线型曲面设计，从机头雷达罩位置开始逐步平滑过渡到机身中段，再收窄延伸至尾椎区域，全程保证曲面曲率连续，尽可能降低飞行过程中的压差阻力与摩擦阻力。

　　从功能特性来看，该机型客舱段设置了多组舷窗，对应内部3-6座的载人空间，机头位置预留了航电设备的安装舱位，可集成通信导航、气象雷达等通用航电模块，机翼采用后掠翼设计，翼型选用低速高升力翼型，兼顾亚音速巡航阶段的升阻比与低速起降阶段的升力表现，机翼内部预留了整体油箱的安装空间，可根据航程需求调整油箱容积，尾翼采用常规T型尾翼布局，水平尾翼布置在垂直尾翼顶端，能够避开机翼后方的紊流区，提升俯仰操纵的稳定性，发动机短舱通过吊挂结构连接在机身后段两侧，短舱外形与机身曲面做了一体化过渡设计，减少发动机安装带来的附加阻力。

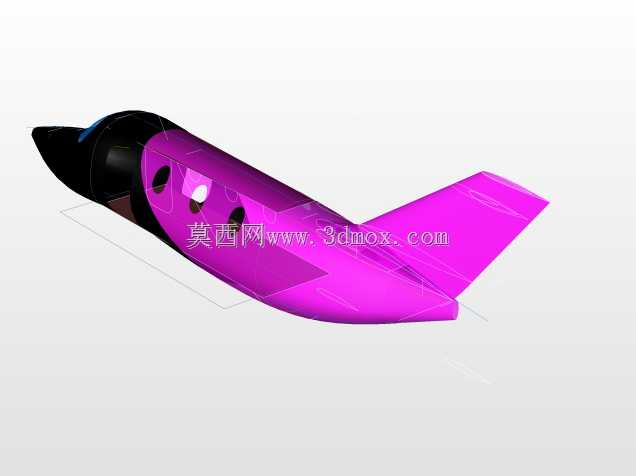

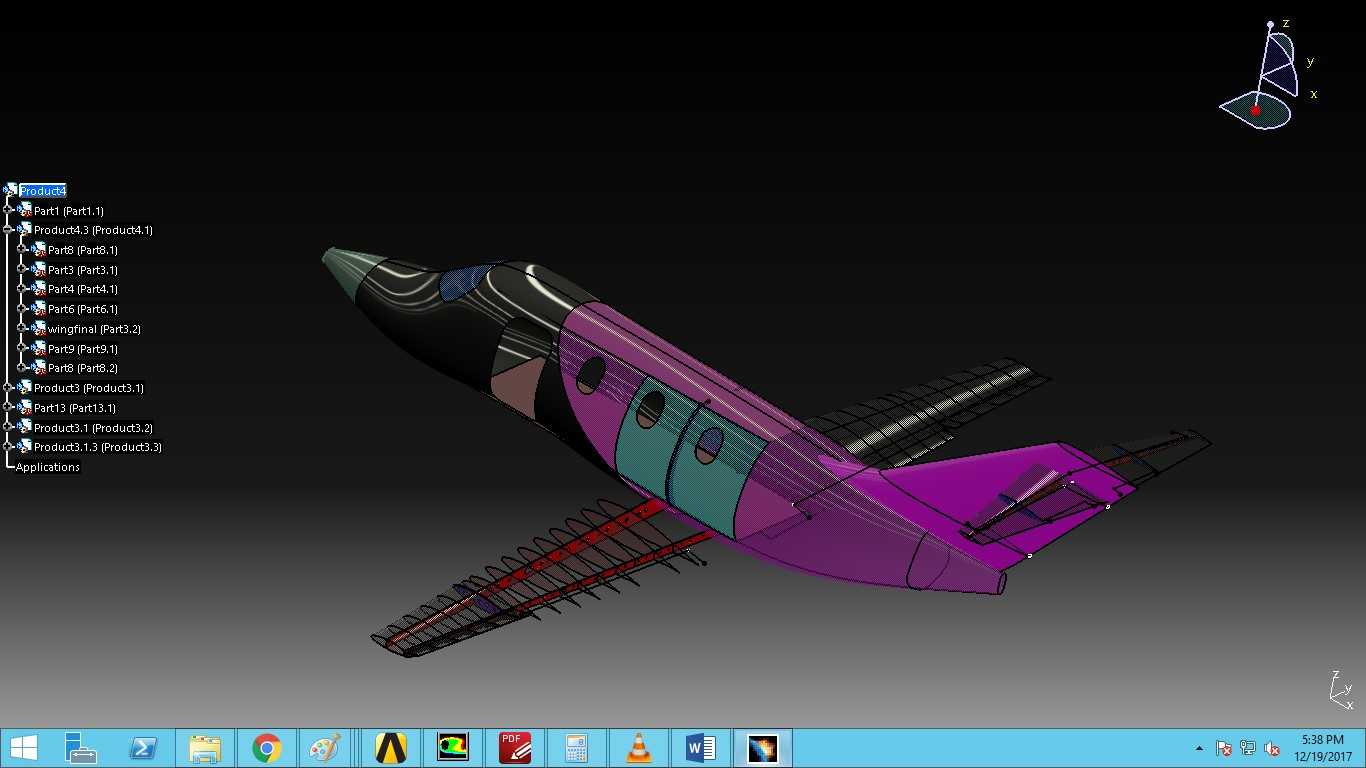

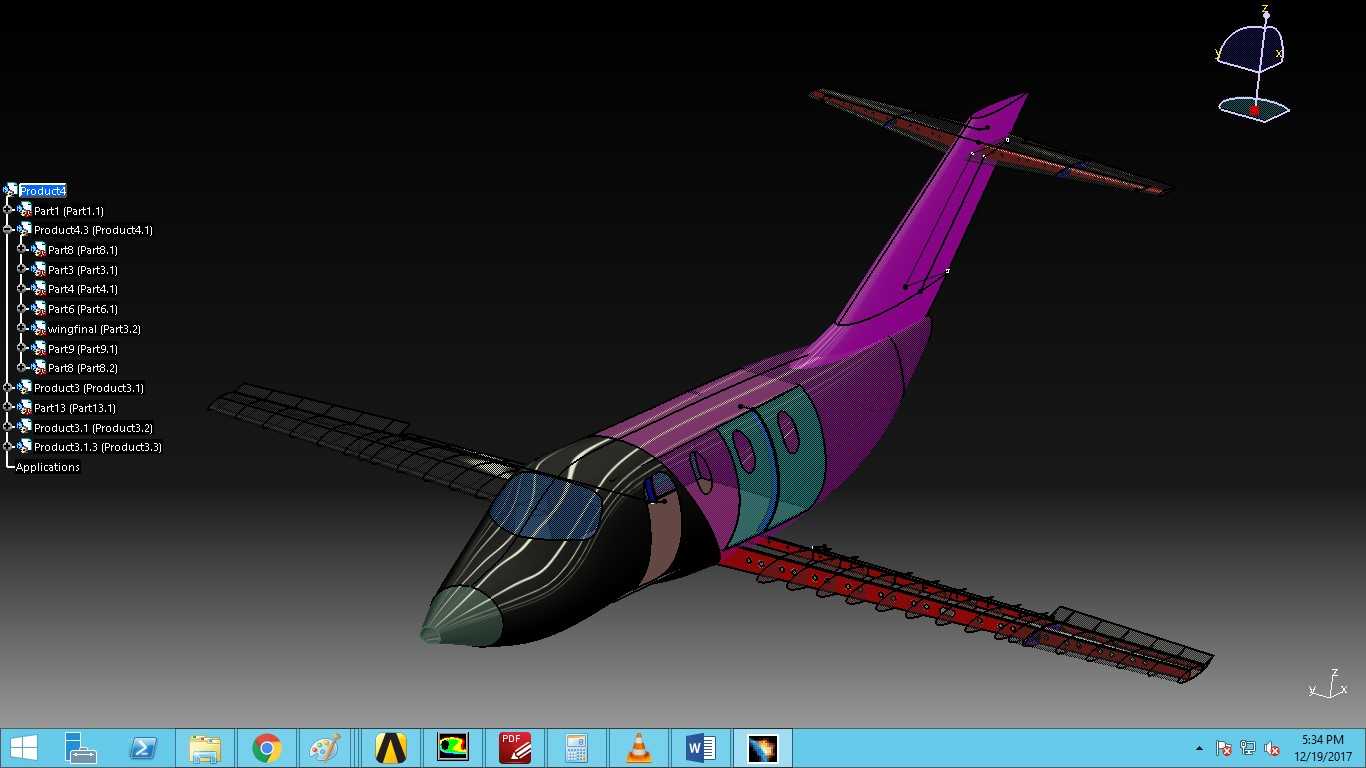

　　设计过程中优先采用生成性形状设计思路完成整体曲面的构建，先通过关键截面的轮廓线搭建机身的整体线框，再通过曲面放样、曲率匹配调整完成整体外曲面的闭合，之后对机翼与机身、尾翼与机身、发动机短舱与机身的连接区域做曲面倒角与过渡处理，保证所有连接区域的曲面G2连续，避免出现应力集中的锐角区域。机身内部的结构框架按照半硬壳式结构设计，沿机身轴向布置多组隔框，沿航向布置长桁，外蒙皮与内部框架通过铆接结构连接，既保证机身整体的结构强度，又能尽可能降低结构重量。板材设计环节主要针对机翼蒙皮、尾翼蒙皮、机身内部隔板等薄壁构件，根据不同区域的受力情况调整板材厚度，机翼前缘区域因为易受鸟击、碎石冲击，适当增加蒙皮厚度，机身客舱段的蒙皮则在满足增压载荷要求的前提下选用较薄的板材，控制整机重量。

　　外形尺寸方面，该机型整机长度控制在12米级，翼展10米左右，机高4米级别，机身最大直径约1.6米，能够满足大部分通用航空机场的停机位尺寸要求，安装边界上，主起落架布置在机翼根部下方，前起落架布置在机头下方，三点式起落架的轮距与轴距经过匹配计算，保证地面滑行与转弯过程中的稳定性，起落架收放舱的位置与机身曲面做了一体化整合，收放后舱门完全闭合，不会破坏机身的整体流线。机翼的安装角设置为2度，上反角3度，能够提升飞机的横向静稳定性，发动机短舱的安装轴线与机身轴线保持1度的下倾角，避免发动机推力变化带来的俯仰力矩突变，提升飞行操纵的平顺性。

　　在细节设计上，机头的风挡采用多块曲面玻璃拼接的形式，框架结构与机身曲面齐平，减少风挡区域的气流分离，舷窗采用椭圆形设计，避免矩形舷窗带来的应力集中问题，每个舷窗位置都在内部隔框上做了对应的加强结构，满足客舱增压循环的疲劳强度要求。尾椎区域预留了辅助动力单元的安装空间，可根据配置选装，提升地面阶段的电源与气源自主保障能力。机翼后缘设置了襟翼与副翼操纵面，襟翼在起降阶段可向下偏转，提升低速状态下的升力系数，缩短起降滑跑距离，副翼用于横向操纵，配合尾翼的升降舵与方向舵，完成全机的飞行姿态控制。所有操纵面的铰链轴线都做了气动补偿设计，降低操纵力矩，减轻飞控系统的负载。
