六轮钢管桁架结构赛车底盘结构设计

　　这套六轮赛车的结构设计，核心围绕非铺装路面竞速场景的通过性与抓地力需求展开，区别于常规四轮赛车的布局逻辑，采用前双轮、后单轮每侧三胎的六轮配置，在松散砂石、泥泞路面行驶时，更多的接地胎面可以分散单轮接地压强，避免轮胎陷入松软路面，同时多轮接地的布局也能在高速过弯时提供更多侧向附着力，降低侧滑失控的概率。

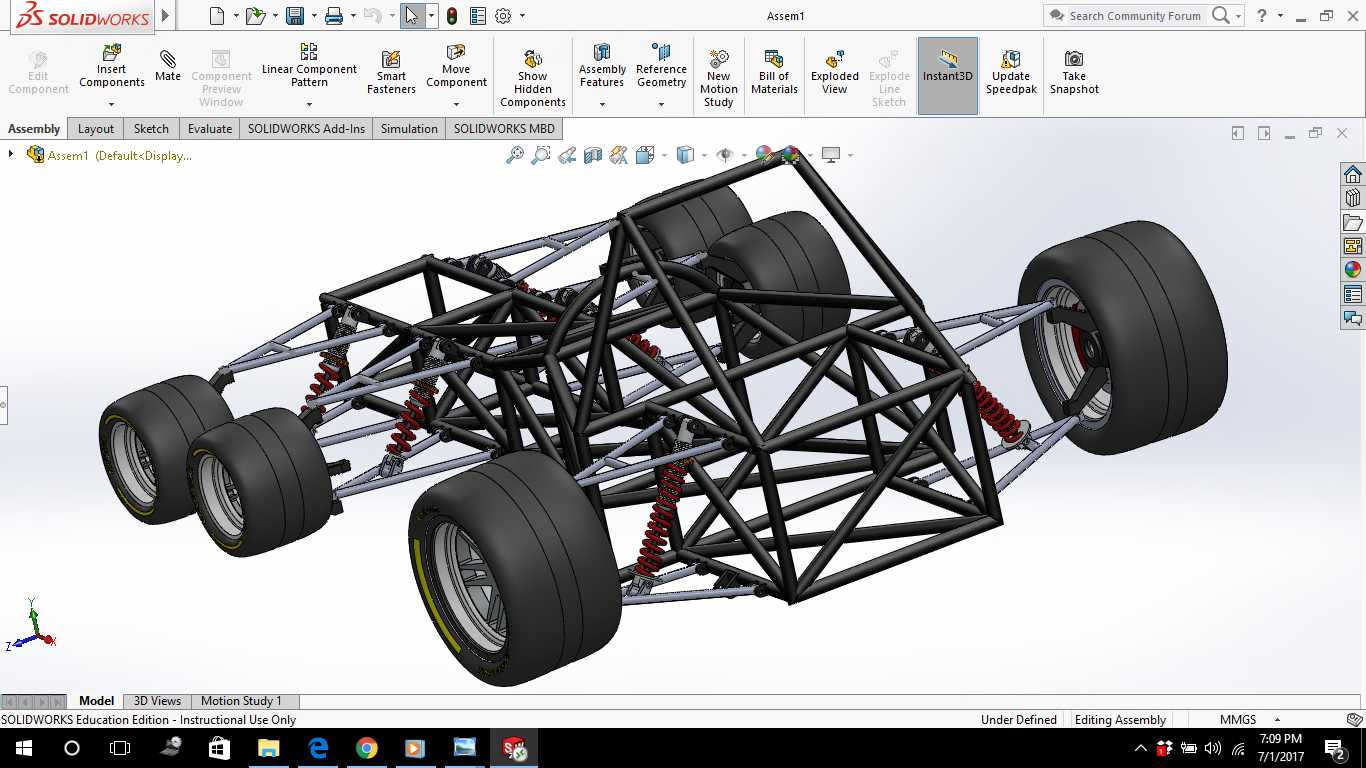

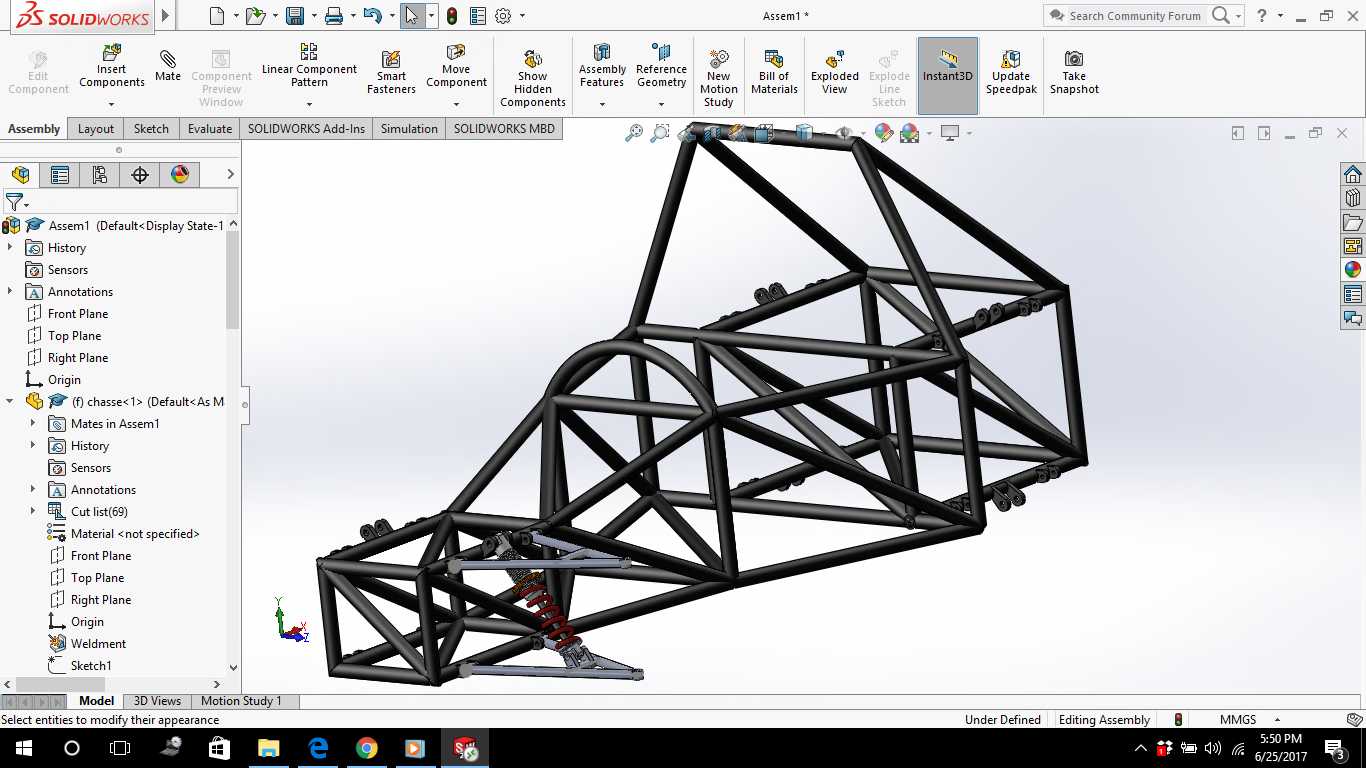

　　从车架结构来看，整体采用空间钢管桁架式设计，主承力结构选用不同管径的合金钢管拼接焊接而成，这种结构相比一体式冲压车架，在同等重量下拥有更高的抗扭刚度，能够承受越野竞速场景下频繁的冲击载荷，同时桁架结构的镂空设计也为后续悬架、转向、动力系统的安装预留了充足的操作空间，维修时无需大范围拆解覆盖件即可触及核心部件。车架的主环结构位于驾驶舱后方，采用大管径钢管弯制成型，能够在车辆发生翻滚时为驾乘人员提供足够的生存空间，侧边防撞杆沿驾驶舱两侧纵向布置，与主环、前舱桁架焊接为整体，形成封闭的承力笼式结构。

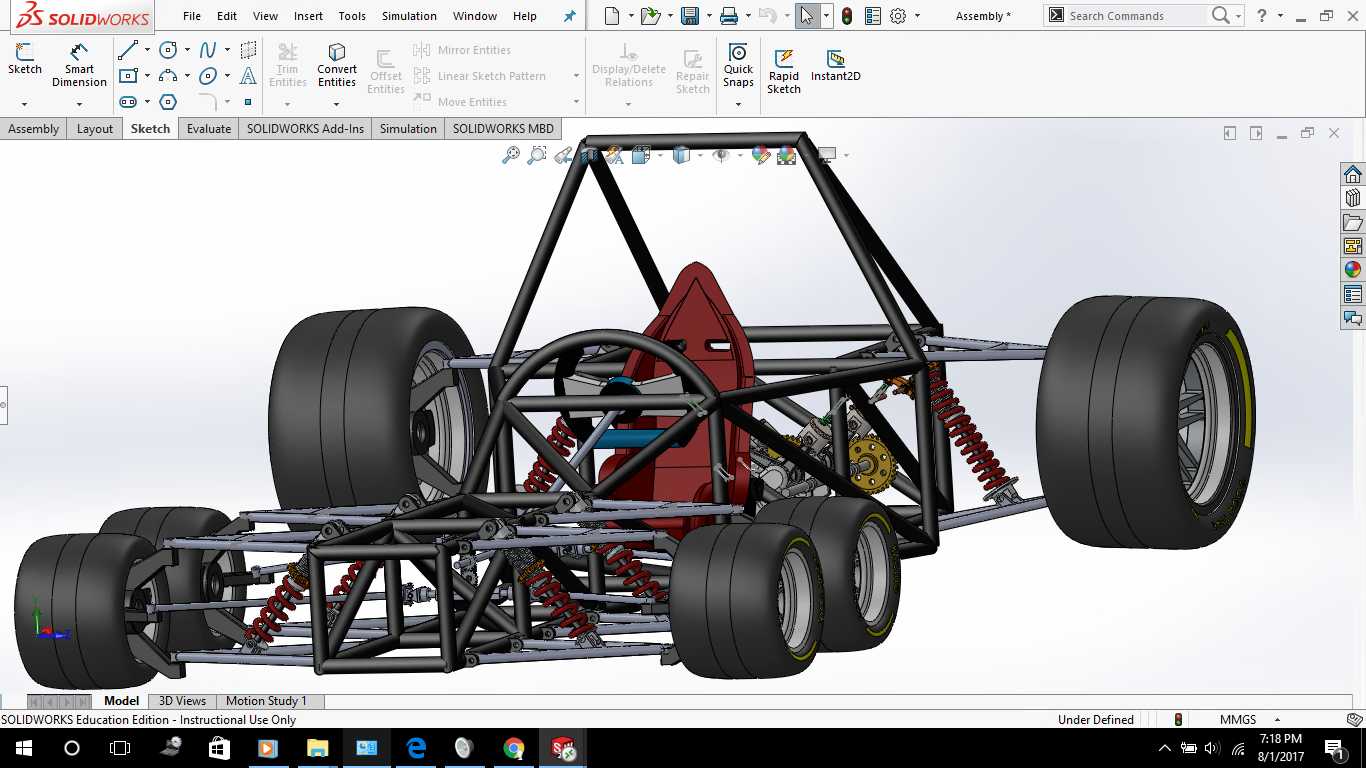

　　悬架系统采用双叉臂独立悬架配置，每个车轮都匹配了单独的螺旋弹簧与阻尼减震器，减震器的安装角度经过优化，能够将车轮受到的垂向冲击直接传递到车架的主承力节点上，避免局部应力集中导致的车架变形。前轴两组双轮的转向节采用同步转向设计，转向拉杆通过中间摇臂连接两组转向节，保证转向时内外轮的转角差符合阿克曼几何特性，减小转向时的轮胎磨损。后轮采用单轮每侧的布局，匹配了开放式的差速器安装位，能够根据后续动力选型调整传动比参数，差速器支架直接焊接在车架后段的承力梁上，保证动力输出时的结构刚度。

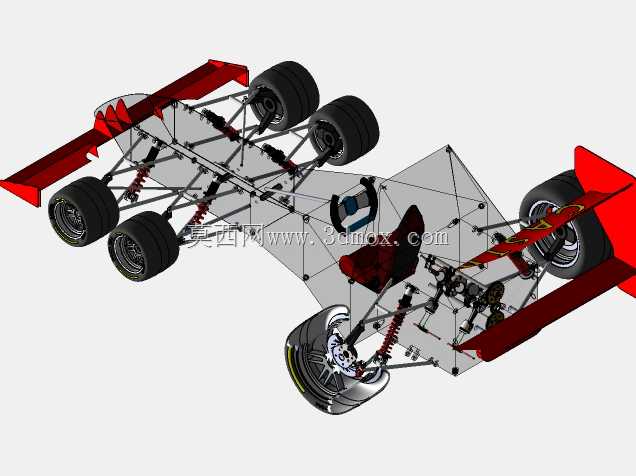

　　驾驶舱区域的布局围绕单人驾驶设计，座椅采用贴合人体背部曲线的成型结构，安装位置位于车架前后轴荷的中心区域，能够让整车的重心尽可能靠近几何中心，提升车辆的动态响应特性。座椅安装点预留了多组调节孔位，可以根据不同驾乘人员的体型调整前后位置，同时也为后续加装安全带、防滚头枕等安全部件预留了安装接口。踏板组位于驾驶舱前部，安装支架与前舱桁架直接连接，制动踏板、油门踏板的布置角度经过人机工程校核，保证长时间驾驶时的操作舒适度。

　　设计过程中，对整车的安装边界做了明确的约束：整车宽度控制在常规越野赛事的规则限制范围内，避免超宽导致的参赛限制；轮胎选用大扁平比的越野专用轮胎，胎壁厚度足够吸收路面的小幅度冲击，轮圈采用轻量化的合金材质，降低非簧载质量，提升悬架的响应速度。车架的前部预留了动力单元的安装空间，可以适配不同排量的内燃机或者电驱动总成，安装点采用模块化的设计思路，更换动力单元时无需重新切割焊接车架，仅需更换对应的安装转接板即可完成适配。

　　在结构校核层面，针对车架的关键承力节点做了应力分散处理，比如减震器安装座、发动机安装支架、悬架摆臂固定点等位置，都额外增加了三角形加强筋焊接结构，避免长期受交变载荷导致的焊缝开裂。整车的管线布置沿车架钢管内侧走线，通过线卡固定在桁架结构上，避免行驶过程中管线被飞石击打或者与运动部件发生摩擦干涉，制动管路、燃油管路或者高压线缆分别布置在车架两侧，留出足够的安全间距，降低管路破损导致的安全风险。

　　这种六轮布局的赛车结构，除了用于越野竞速赛事场景外，也可以经过小幅调整后用于特殊地形的科考作业、户外救援等非赛事场景，多轮带来的高通过性能够让车辆在常规四轮车辆无法通行的地形顺利通行，桁架式车架的高可维修性也能让车辆在野外出现故障时快速完成抢修，无需复杂的专用维修设备。
