奥迪R8跑车曲面造型三维数模

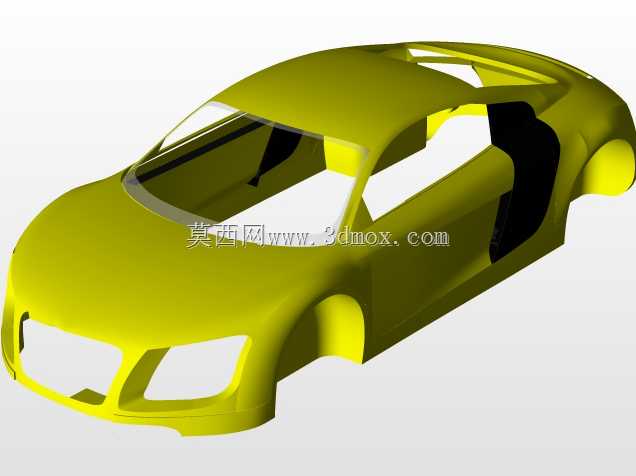

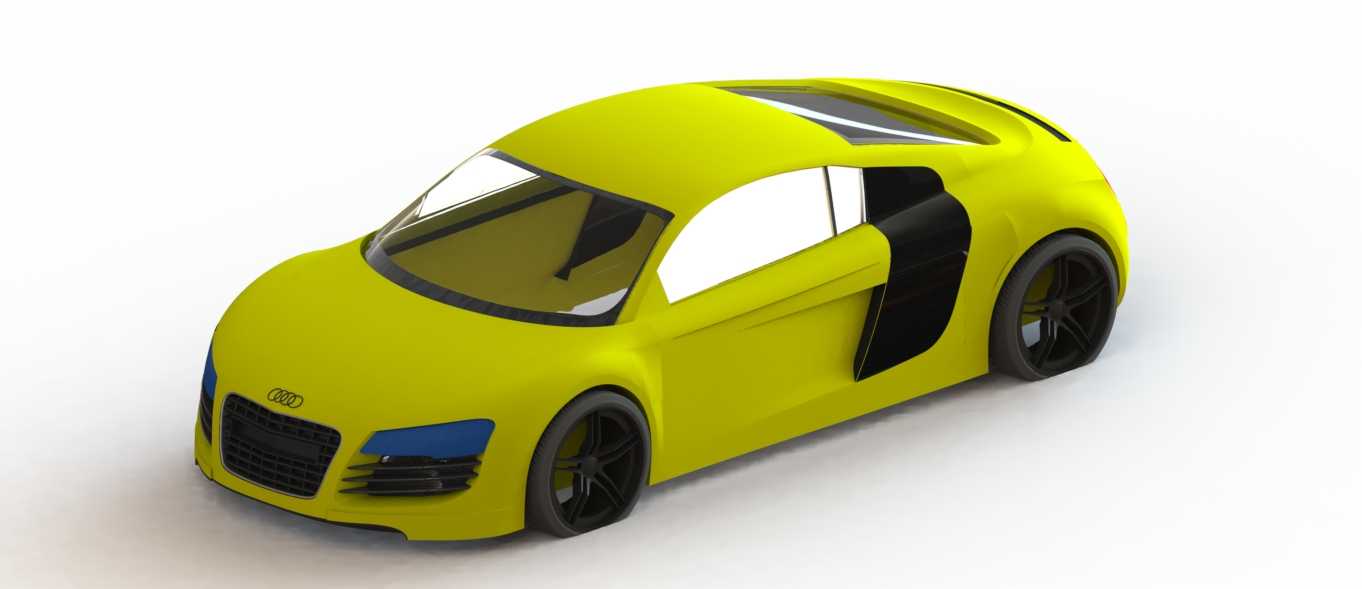

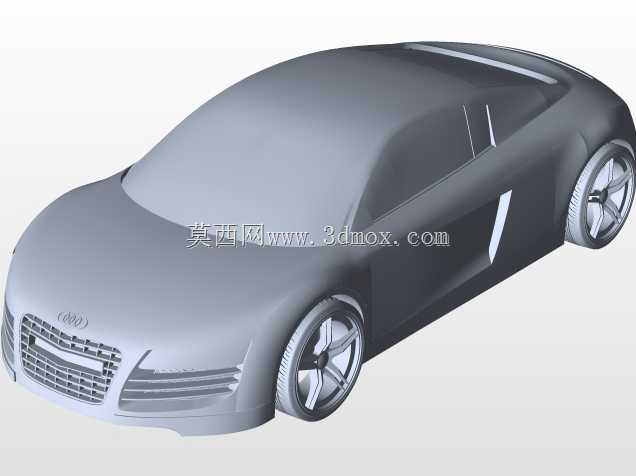

　　这套曲面数模完整还原了奥迪R8量产跑车的外覆盖件形态，建模过程全程遵循汽车A级曲面的构建逻辑，所有过渡面的曲率连续等级达到G2以上，可直接用于外观评审、油泥模型铣削参考、改装套件开发的基础数据源。在汽车造型开发流程中，这类高精度外曲面数模是衔接造型创意与工程结构设计的核心载体，前期造型部门输出的效果图、油泥扫描点云，都需要通过这类曲面建模工作转化为可编辑的参数化数模，为后续的车身结构设计、内外饰匹配、空气动力学仿真提供基础几何依据。

　　数模构建过程中，优先确定了整车的硬点边界：整车总长控制在4.4米级，宽度控制在1.9米级，高度控制在1.25米级，轴距保持2.65米的量产车标准尺寸，轮距参数匹配量产车型的1.6米级前后轮距设定，所有外凸部件的边界都预留了量产车所需的安装间隙，侧围与车门的分缝位置、前后保险杠与翼子板的搭接边界都按照实车的装配关系做了分割处理，并非一体化的整体曲面，方便后续结构设计人员直接拆分零件做安装结构设计。

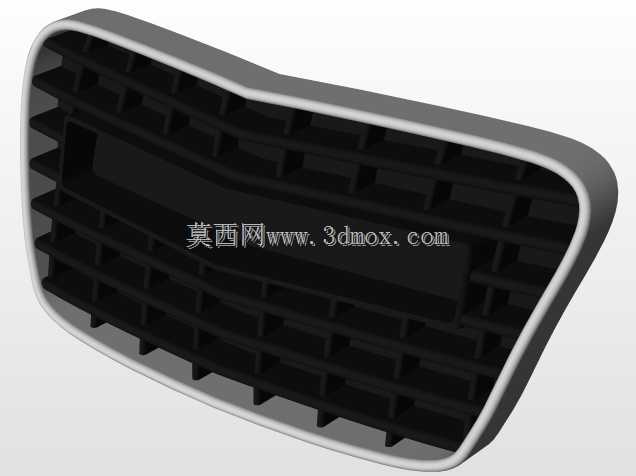

　　从功能特性来看，这套数模完整还原了R8标志性的侧部大尺寸进气口造型，该区域的曲面做了内凹的导流结构设计，匹配实车中后置发动机的散热进气需求，曲面的倾斜角度完全贴合实车的空气动力学设计逻辑，可直接用于CFD流场仿真的基础几何，验证高速行驶下侧进气口的进气效率与车身侧面的气流分离情况。前脸区域的单幅格栅造型、大灯轮廓、前保险杠两侧的进气导流槽都做了精准的曲面还原，格栅区域的网格边界预留了安装卡扣的结构空间，大灯的曲面曲率匹配量产车的灯罩透光角度要求，避免后续结构设计时出现曲面干涉。

　　建模思路上采用了先搭建主控制线架再铺面的常规汽车曲面建模流程，首先根据实车的正侧、正前、正后、45度视角的参考图搭建三维空间控制线，确定车顶弧线、肩线、侧裙线这三条核心特征线的空间位置，其中肩线从大灯末端一直延伸至车尾尾灯处，曲率变化全程保持顺滑，没有出现拐点突变，保证侧面光影反射的连续性。车顶区域的曲面采用了多截面曲面混合构建，匹配双门跑车的溜背造型，后挡风玻璃的倾斜角度控制在合理范围内，兼顾后方视野与空气阻力系数要求。车轮拱的曲面做了外扩的轮眉造型，轮拱与轮胎之间的间隙按照量产车的跳动行程预留了足够空间，避免悬架上下跳动时出现轮胎与翼子板干涉的问题。

　　在实际行业应用场景中，这类跑车曲面数模可用于多个方向：一是汽车设计专业的曲面建模教学案例，帮助学习者理解A级曲面的构建逻辑与特征线控制方法；二是汽车改装行业的外观套件开发基础，改装厂商可基于这套基础曲面，设计定制化的大包围、尾翼、侧裙等改装部件，直接在数模上验证套件与原车曲面的贴合度，减少实车扫描的前期工作量；三是文创产品、汽车模型的开发数据源，基于该曲面数模可直接缩放比例，制作不同比例的合金车模、展示用模型的加工数模，保证模型外观的还原度；四是影视、游戏领域的虚拟资产制作，高精度的曲面数模可直接导入渲染引擎，经过材质贴图处理后生成虚拟场景中的车辆资产，减少建模工作量。

　　数模中所有的曲面都做了公差控制，相邻曲面之间的间隙控制在0.01mm以内，避免后续导入其他工程软件做布尔运算、结构设计时出现破面问题。车门区域的曲面按照实车的开门角度做了旋转边界预留，侧窗的曲面曲率匹配实车的玻璃升降轨迹，车窗边框的分缝位置预留了密封条的安装空间，后视镜的安装基座位置与车门曲面的搭接关系完全匹配实车结构，后续做后视镜结构设计时可直接在对应位置做安装点布置。车尾区域的扩散器造型、尾灯轮廓、排气口位置都做了准确还原，后保险杠下部的扩散器曲面做了导流齿的造型，匹配实车的底部气流梳理设计，可用于空气动力学仿真时验证车尾的下压力表现。

　　需要注意的是，这套数模为外覆盖件曲面数模，未包含内部的底盘、动力总成、内饰等结构，使用时如果需要做整车级的装配验证，需要配套对应的底盘、动力系统数模做匹配，外曲面的安装边界已经按照量产车的常规安装厚度预留了钣金件的厚度空间，结构设计人员可直接基于外曲面偏移生成钣金件的内表面，开展后续的安装点、加强筋、卡扣结构的设计工作。
