1a62车床三爪自定心卡盘结构

　　在普通卧式车床的切削加工流程中，工件装夹的可靠性与定心精度直接决定了轴类、盘类零件的加工同轴度、圆度等核心形位公差，这款适配1a62车床的卡盘结构，是车床主轴端实现工件夹持的核心功能部件。从实际加工场景来看，这类卡盘主要承担回转类零件的装夹作业，无论是短轴类零件的外圆夹持、盘类零件的内孔撑紧，还是小尺寸异形件的找正装夹，都能通过三个卡爪的同步径向移动实现快速定心，大幅降低普通车工的找正辅助时间，适配中小批量零件的车削加工需求。

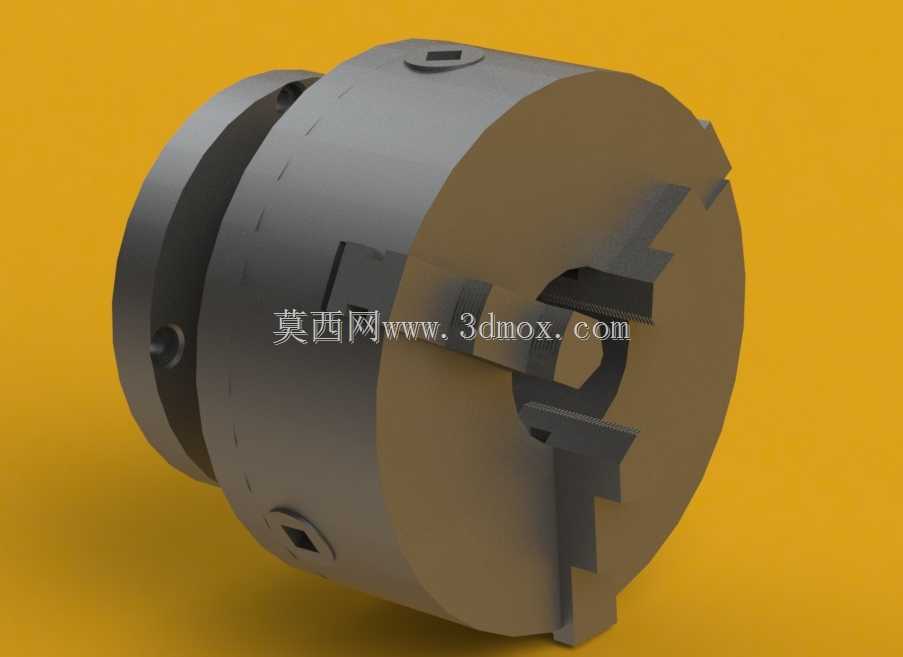

　　从结构设计逻辑来看，该卡盘采用盘式壳体集成内部平面螺纹传动结构，三个均布的卡爪与壳体上的T型导向槽配合，当通过卡盘钥匙转动端部的小锥齿轮时，会带动内部的大锥齿轮转动，大锥齿轮背面的平面螺纹同步驱动三个卡爪沿径向同步趋近或远离，实现自定心夹持动作。壳体后端的法兰连接结构与1a62车床的主轴前端轴颈、锁紧结构完全匹配，安装时可通过主轴端的锁紧机构实现卡盘与主轴的刚性连接，保证回转过程中无径向窜动与端面跳动。卡盘本体上预留的多个沉头孔与定位槽，既用于内部传动部件的装配定位，也可作为卡爪行程限位、配重调整的辅助结构，适配不同转速下的回转动平衡需求。

　　从安装边界与尺寸适配来看，该卡盘的外径尺寸适配1a62车床的主轴中心高参数，保证最大回转直径不超出车床床身的允许范围，卡爪的行程范围覆盖常规直径的棒料、盘件装夹需求，夹持时的接触面积经过结构优化，可在保证夹紧力的同时避免工件表面夹伤，针对薄壁件加工还可通过更换软爪实现适配。日常使用中，卡盘的导向槽、平面螺纹部位需要定期润滑维护，避免铁屑进入传动间隙导致卡爪移动卡滞，影响定心精度。这类卡盘的结构经过长期工业验证，是普通卧式车床最常用的通用夹具，其结构可靠性直接影响车床的加工效率与成品合格率，建模过程中需要严格还原各部件的配合公差，尤其是T型槽与卡爪的配合间隙、锥齿轮的啮合参数，才能保证虚拟装配后的运动仿真符合实际使用状态，为机床改造、夹具优化提供准确的三维模型参考。
