RC小型单缸火花点火式内燃发动机结构

　　这款小型单缸火花点火动力装置，主要面向RC遥控模型场景设计，可适配1:8比例燃油遥控车、固定翼航模、小型仿真船模等对动力密度有较高要求的载具，也可作为机械原理教学的具象演示载体，帮助学习者直观理解二冲程或四冲程小型内燃机的配气、点火、动力输出逻辑。从实际使用场景来看，这类小型动力装置需要在有限的安装空间内输出足够的功率，同时兼顾运行稳定性与维护便捷性，因此在结构设计上做了大量针对性优化。

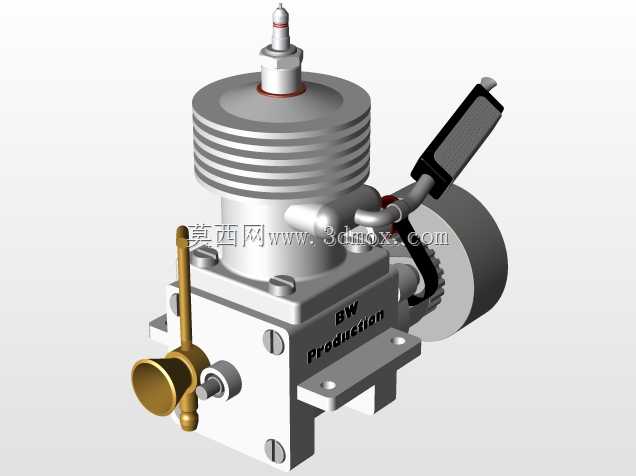

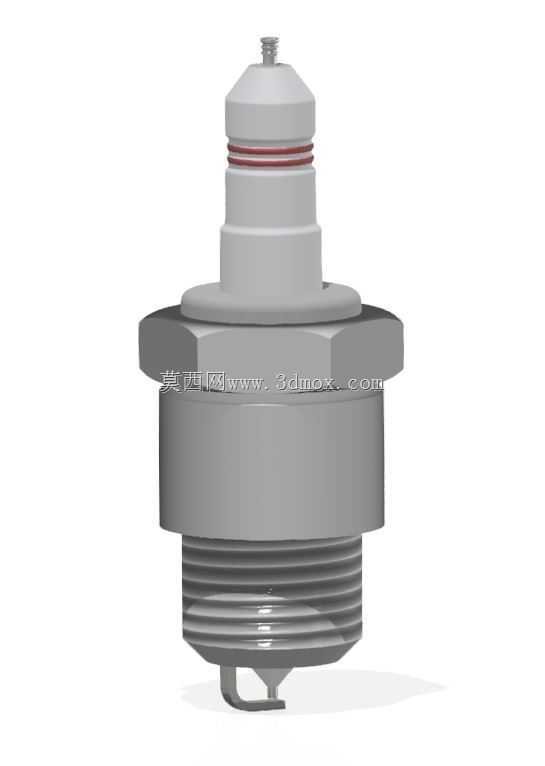

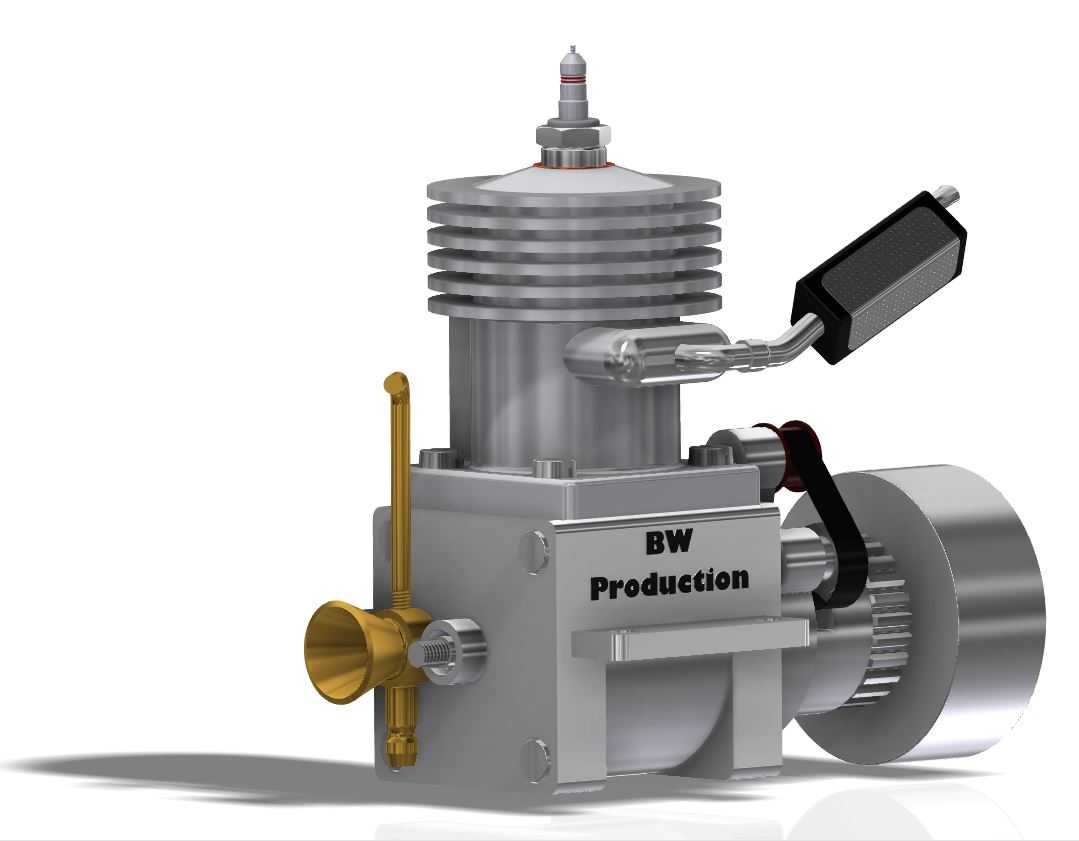

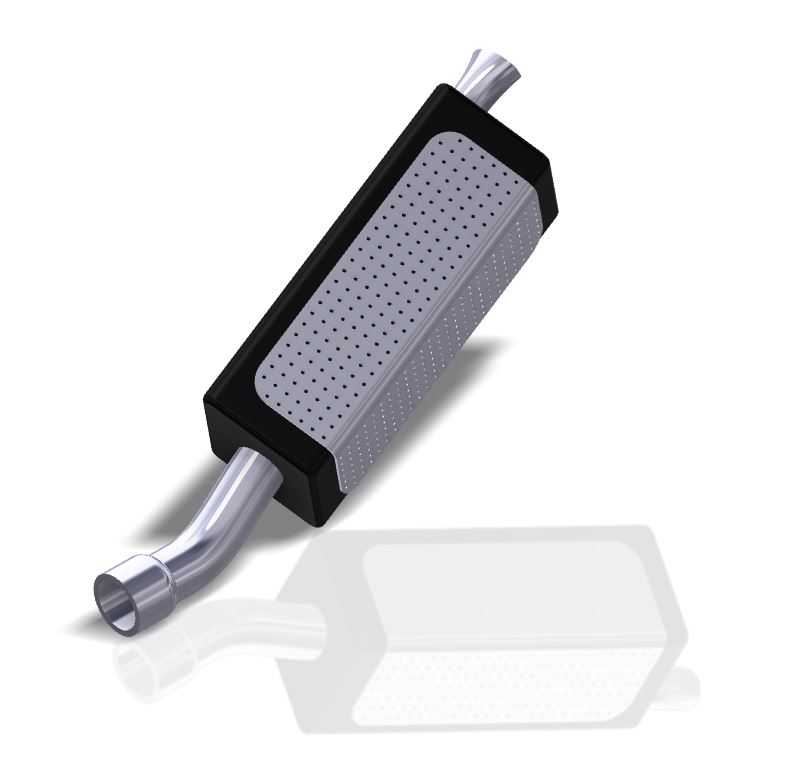

　　从功能特性来看，该动力单元采用顶部火花塞点火结构，缸体外部设置多层散热鳍片，依靠行驶或飞行过程中的迎面气流完成散热，无需额外配置水冷循环管路，大幅简化了整体结构，降低了自重。进气端采用侧置黄铜材质化油器接口，可匹配对应规格的模型化油器，实现燃油与空气的精准混合，配合侧面设置的手动油门操纵杆，可在调试阶段直接手动调整进气量，完成怠速、最高转速的初步校准。排气侧设置弯管式排气接口，可接驳对应规格的模型消音器，降低运行时的排气噪音，同时引导排气方向避免废油飞溅到载具主体结构上。动力输出端集成了离心式离合器结构与启动齿轮，当发动机转速达到设定阈值时离合器自动结合，将动力传递给负载端，同时外露的启动齿轮可匹配外接启动器，无需复杂的手拉启动结构，提升启动便捷性。

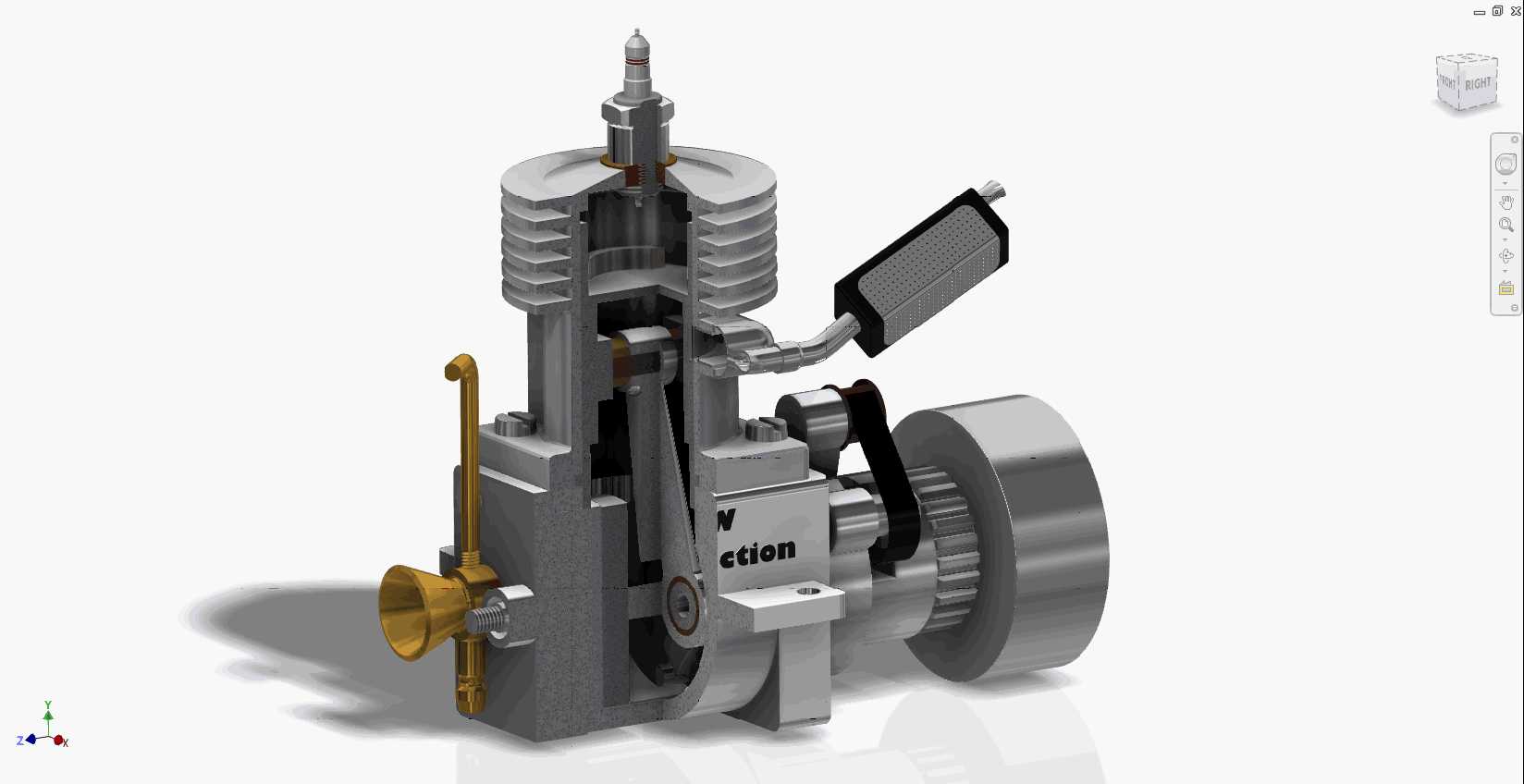

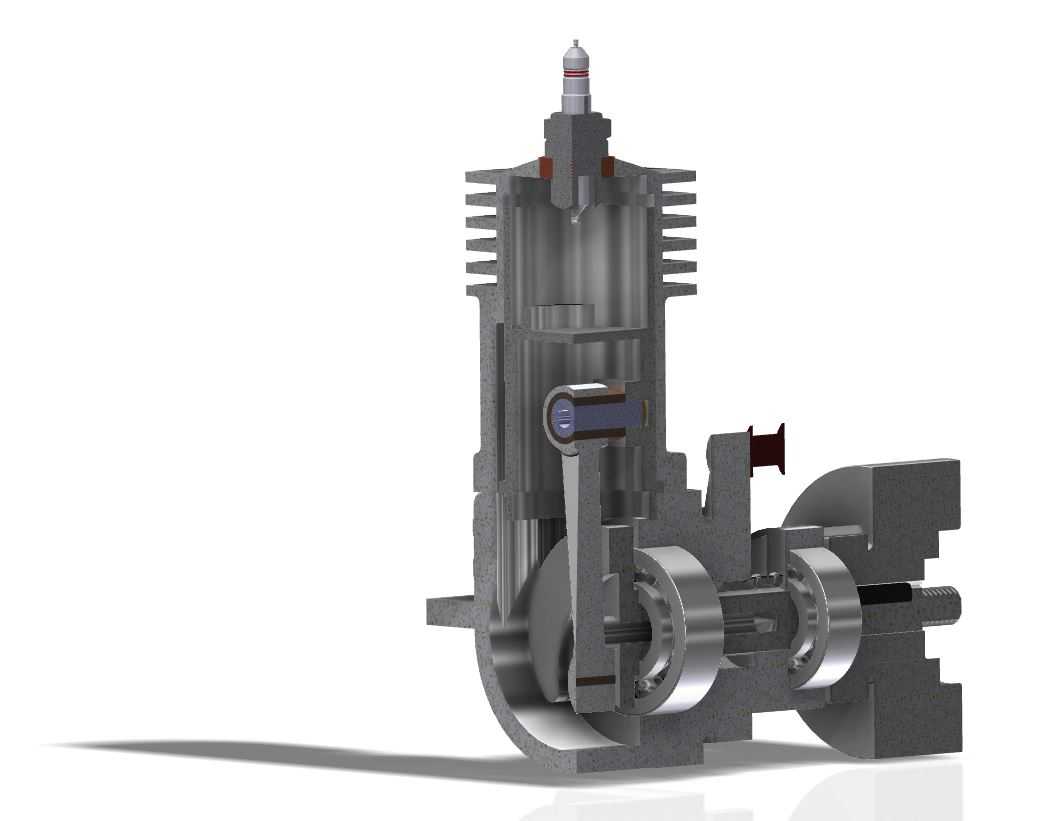

　　在设计思路层面，整个机体采用分体式结构设计，曲轴箱为铝合金材质一体铣削成型，保证缸体与曲轴安装位的同轴度，同时兼顾轻量化与结构强度。缸套与曲轴箱采用过盈配合加定位销的固定方式，避免高转速运行时缸套出现移位。活塞与连杆采用轻量化铝合金材质，曲轴做动平衡校准，最高转速可达每分钟一万五千转以上，满足RC模型对高转速动力输出的需求。点火模块外置安装在机体侧方，通过高压导线连接顶部火花塞，避免缸体高温影响点火模块的电子元件寿命。整机的紧固件均采用内六角圆柱头螺钉，既保证连接强度，也方便日常维护时的拆装操作，所有外露的金属表面均做了阳极氧化或抛光处理，在提升耐腐蚀性的同时也具备较好的外观质感。

　　从安装边界与尺寸适配角度来看，该动力装置的安装脚位设置在曲轴箱底部，为两个平行的凸台结构，预留了标准的M3安装螺孔，孔位间距适配主流RC模型的发动机安装座，无需额外打孔改装即可直接替换同规格的其他型号发动机。整机的横向最大尺寸为排气口端到启动齿轮端的距离，纵向最大尺寸为底部安装面到火花塞顶部的高度，安装时需要预留足够的散热空间，尤其是缸体散热鳍片周边不能有遮挡物，避免散热不良导致缸体温度过高引发拉缸故障。油路连接方面，化油器的进油口为标准的模型油管接口，可直接匹配内径3mm的耐油硅胶管，连接外置油箱时需要注意油箱高度与化油器油位的高度差，避免出现溢油或供油不足的问题。点火模块的安装位置需要远离高温的排气侧，同时高压导线的走线要避开运动部件，防止运行过程中导线被卷入传动结构造成损坏。

　　在实际选型适配时，需要注意该动力装置的输出功率与负载的匹配度，若用于车模需要搭配对应减速比的传动齿轮组，避免起步时负载过大导致发动机熄火；若用于航模则需要匹配对应尺寸的螺旋桨，保证发动机运行在最佳转速区间，提升燃油效率与动力输出稳定性。日常维护层面，这类小型内燃机需要定期清理散热鳍片缝隙间的积尘与油污，检查火花塞的点火间隙，及时更换老化的油管与密封件，保证长期运行的可靠性。
