传感器配套长轴类连接结构件

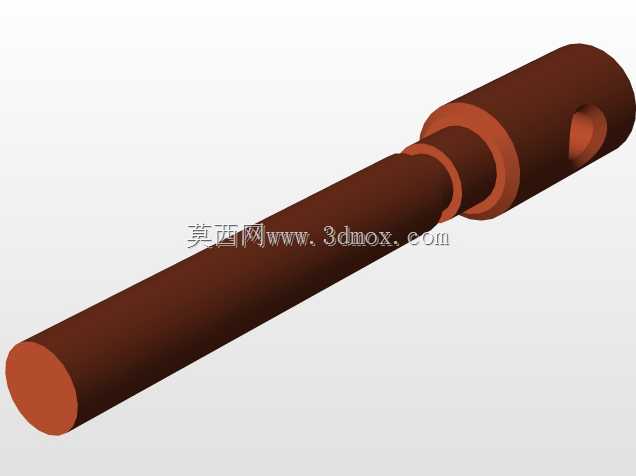

　　在工业传感检测类设备的装配体系中，这类长轴式连接构件是传感单元与执行端之间传递位移、载荷的核心衔接部件，常见于接触式位移传感器、压力传感触发机构、工业设备行程限位组件的内部装配场景，承担着把被测端的直线位移精准传递到传感核心元件的作用，其结构合理性直接决定传感检测的响应精度与长期运行稳定性。从结构设计逻辑来看，该构件采用一体化长轴加端部限位凸台的构型，主体为等直径长圆杆结构，靠近装配端的位置设置了两级同轴环形凸台，凸台的外径差形成明确的轴向安装定位面，装配时可以直接抵靠在设备壳体的对应台阶孔内，不需要额外加装轴用挡圈或者定位套就能完成轴向位置的限定，减少了装配环节的零件数量，也降低了多零件配合带来的累积公差。

　　构件的非凸台端为完整圆柱面，表面粗糙度需要控制在合理区间，装配时穿入导向衬套内做直线往复运动，圆柱面的直线度公差直接影响运动过程中的卡滞风险，设计时需要根据往复行程的长度匹配对应的形位公差要求，长径比偏大的结构特性也要求在选材时兼顾刚性与耐磨性，常规工况下会选用中碳钢做调质处理，表面高频淬火提升耐磨性能，高频往复的工况则可以考虑选用轴承钢或者表面做镀硬铬处理，降低长期运动带来的磨损量。端部的径向开孔是为了穿装连接销，用来和被测运动部件做铰接连接，这种连接方式可以补偿少量的装配角度偏差，避免因为安装同轴度误差带来的运动别劲问题，开孔的位置距离端面的距离需要经过强度校核，保证在承受额定推拉载荷的时候不会出现端部开裂的情况，

　　开孔的内径和连接销采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证铰接转动的灵活性，也不会因为间隙过大带来传动空程影响检测精度。从安装边界来看，这类轴件的总长度需要匹配传感单元的有效行程，预留足够的伸缩余量，避免运动到极限位置时出现硬顶或者脱落的问题，当前构型的轴身长度如果应用在常规行程的位移传感场景中确实存在偏短的问题，实际改型时可以根据具体设备的安装空间，在保证杆体刚性的前提下将轴身长度延长至少20mm，延长部分需要保持和原有杆体的同轴度，避免加长后出现运动卡滞。两级凸台的外径尺寸需要和设备壳体的安装孔做对应配合，靠近杆体侧的凸台外径更小，作为导向段先进入安装孔，靠近端部的凸台外径更大，作为最终的轴向定位面，

　　两个凸台之间的退刀槽宽度需要满足加工刀具的退刀要求，同时也要避免槽宽过大带来的结构强度削弱。在实际建模过程中，这类轴类零件需要重点标注各段圆柱的同轴度、凸台定位端面的垂直度、销孔的中心高公差，这些形位公差会直接影响最终的装配效果和使用性能，建模时可以先绘制主体回转截面，通过回转特征生成整体基础结构，再通过拉伸切除特征加工端部的销孔，最后对所有锐边做0.2mm到0.5mm的倒角处理，去除加工毛刺，避免装配时割伤密封件或者操作人员。这类构件在应用中往往会配合防尘密封件使用，杆体穿过密封件的位置需要保证表面光滑无刀痕，防止长期往复运动磨损密封件导致灰尘、油污进入传感单元内部，造成检测精度下降或者元件损坏。不同应用场景下的载荷差异也会影响轴径的设计，轻载的检测场景可以适当减小轴径来降低整体重量，重载触发场景则需要加大轴径，校核压杆稳定性，避免长期受载出现弯曲变形。
