五位欧式接地便携电源排插结构设计

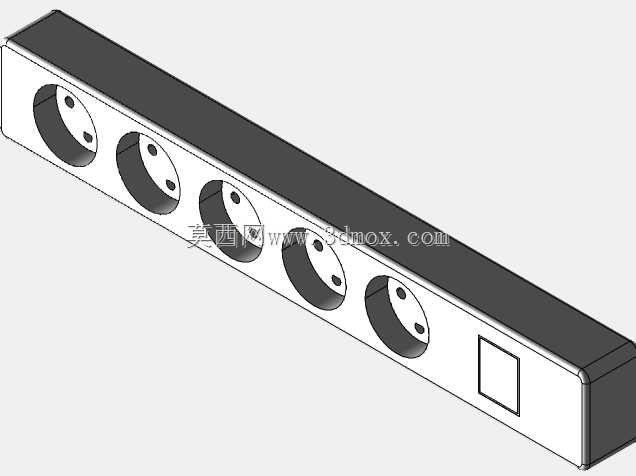

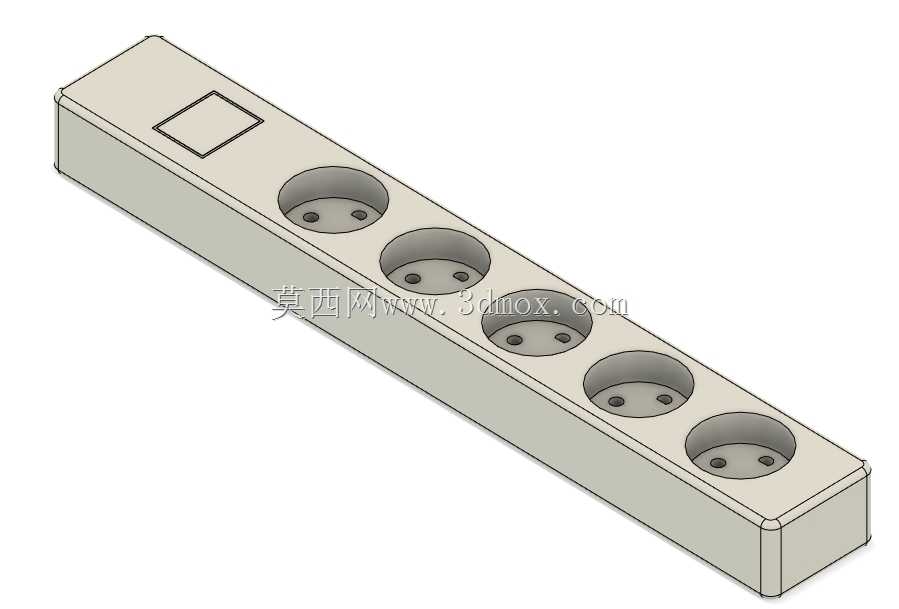

　　在临时工位布线、户外小型设备调试、展会临时供电这类场景里，固定式墙面插座往往受安装位置限制，无法覆盖分散的取电需求，这类长条型多插孔便携排插的使用频率极高。这款排插采用长条形一体化壳体设计，壳体边缘做了小圆角过渡，既避免直角磕碰带来的壳体开裂风险，也能减少日常挪动时的剐蹭损伤，壳体上表面一端预留了方形的开关或指示灯安装位，沿长度方向依次排布五个带接地极的两孔插座位，每个插孔腔做了下沉式设计，能让插头插合时拥有足够的插入深度，避免插头松脱导致的接触不良、打火等问题。

　　从结构设计逻辑来看，五个插孔沿壳体长度方向等距排布，相邻插孔的间距经过适配，能同时容纳五个常规尺寸的电源插头，不会出现插头互相干涉、挤占相邻插孔位置的情况，这一点在多设备同时取电的场景下尤为重要——很多小尺寸排插为了压缩整体长度刻意缩小孔距，实际使用时往往只能同时使用2-3个插孔，剩余插孔被相邻插头遮挡完全无法利用，这款排插的孔距预留充分，能实现五个插孔的满负载使用。壳体采用上下扣合的装配结构，不需要额外的复杂固定结构就能实现内部腔体的封闭，内部铜条的安装槽沿壳体长度方向一体成型，能直接将载流铜条卡入槽位完成固定，省去额外的铜条固定支架，既压缩了装配工序，也能让铜条的位置精度更高，避免装配偏移导致的插孔对位不准。

　　安装与使用边界方面，这款排插的整体截面为小尺寸矩形，放置在桌面、设备侧方线槽、地面时都能保持稳定，不会轻易侧翻，壳体底部可预留防滑胶条安装位，在光滑的工作台面使用时也不会被插头插拔的力道带动移位。每个插孔内部的接地极、零火线极的卡位结构做了限位设计，插头插入时的插拔力控制在合理区间，既不会因为插拔过松导致接触电阻过大发热，也不会因为插拔过紧导致用户拔插头时连带排插整体拽起。壳体的壁厚设计兼顾了结构强度与材料成本，日常使用中常见的跌落、挤压都不会导致壳体开裂，内部铜条的载流截面按照常规民用取电的电流上限设计，能满足五个插孔同时接入小功率办公设备、测试仪器的供电需求，不会出现过载发热的隐患。

　　在实际工程应用里，这类排插除了日常办公场景使用，也常被集成到小型测试工装、移动工作台的侧边供电模块里，长条形的外形很容易嵌入铝型材工作台的侧边槽位，不需要额外做复杂的安装固定结构，只需要简单的卡扣就能完成装配，为台面上的测试仪器、电动工具提供就近取电的接口。插孔的接地极结构适配带接地的欧式两圆插插头，能为带金属外壳的用电设备提供接地保护，避免设备漏电带来的安全隐患，上表面预留的方形安装位可以根据实际需求配置船型开关或者电源指示灯，配置开关时可以直接控制整排插孔的通断，不用频繁插拔总电源线，配置指示灯时则可以直观显示排插的通电状态，方便用户快速判断供电是否正常。

　　从建模细节来看，壳体的所有拔模角度都按照注塑生产的要求做了预留，扣位的干涉量、卡扣的变形量都经过校核，实际开模生产时不需要做大幅的结构调整就能直接投产，插孔内部的防误触挡片结构也预留了安装空间，可以根据不同地区的安全标准选配防误触组件，避免异物插入插孔带来的触电风险。壳体两端预留了电源线出线位与挂装孔位，既可以从端部引出电源线实现桌面放置使用，也可以通过挂装孔将排插固定在墙面、设备立柱上，适配不同的安装使用场景，整体结构没有冗余的设计，所有的结构特征都服务于实际使用需求，没有为了外观做多余的异形结构，既降低了注塑生产的模具成本，也让产品的耐用性得到提升。
