雅马哈R6摩托车侧撑支架结构设计

　　这款支架是适配大排量运动摩托车的驻车支撑部件，主要应用于两轮摩托车的日常驻车场景，解决车辆静止状态下的稳定停靠需求，尤其适配雅马哈R6这类运动取向的仿赛车型，这类车型原厂侧撑往往受限于整车轻量化设计，在非铺装路面、斜坡场景下容易出现支撑不稳、侧翻风险，这款支架在原厂结构基础上做了结构强化与受力优化。从实际使用场景来看，摩托车驻车时，驾驶员只需用脚将侧撑向下踢至锁止位置，支架底部的防滑脚垫接触地面，配合整车重心偏移形成稳定的三角支撑结构，当需要骑行时，向上踢动侧撑，支架在复位弹簧的拉力作用下自动回收到位，避免行驶过程中支架下垂剐蹭路面，尤其是仿赛车型过弯时倾角较大，支架回收不到位极易引发安全事故，因此复位弹簧的拉力参数、

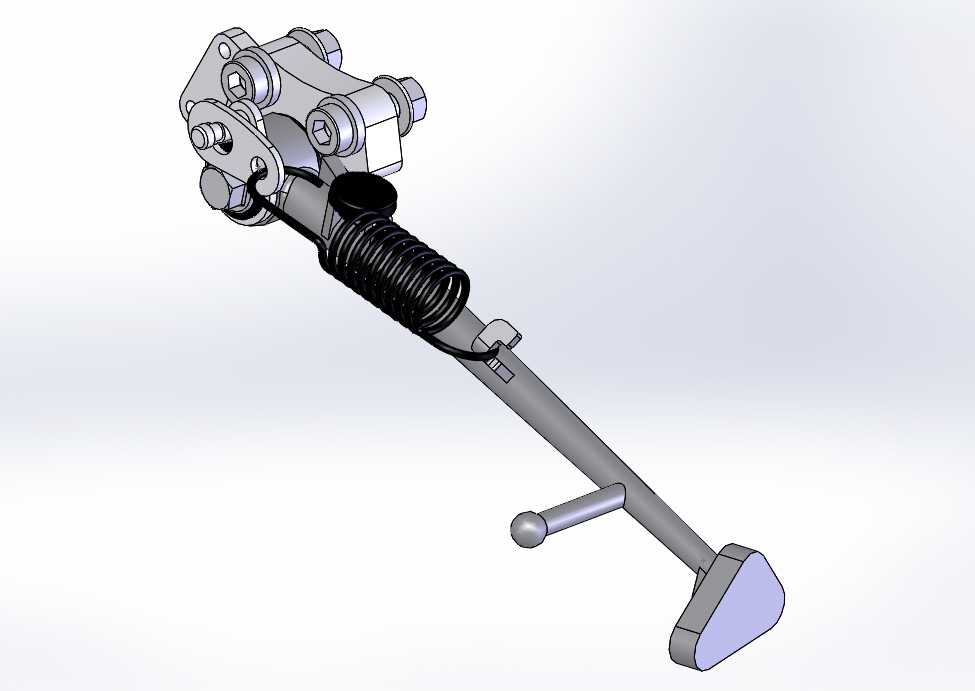

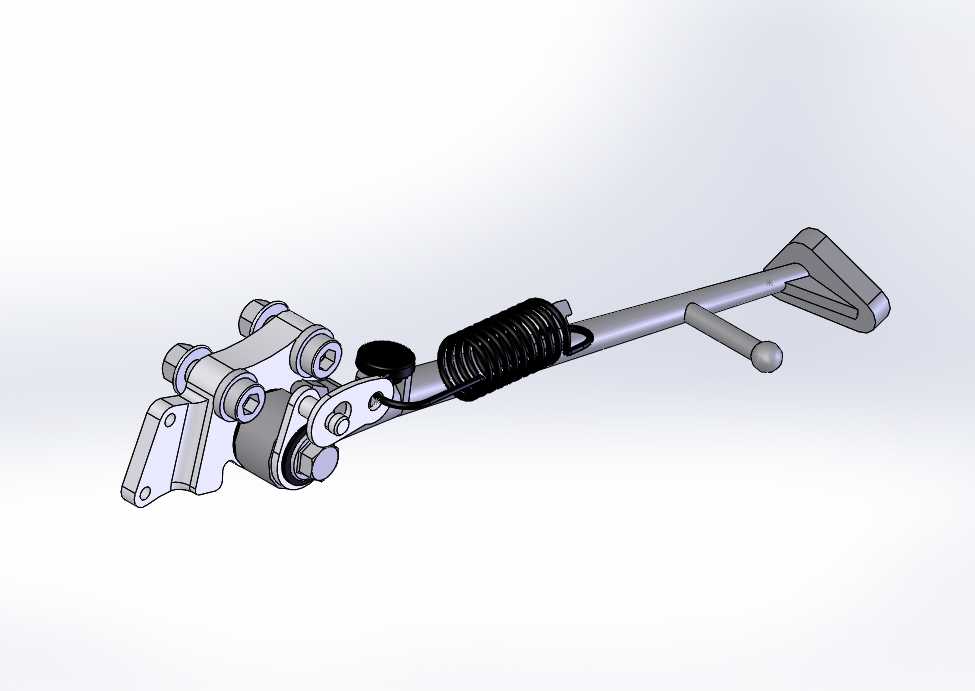

　　回位行程的设计都经过反复校核。从设计思路上看，整个支架采用分体铰接式结构，上部的安装座通过三个螺栓点位与摩托车车架下部的安装位硬连接，安装座上设置有铰接转轴与限位卡槽，分别对应支架的旋转动作与两个极限位置的锁止：一个是驻车放下时的支撑限位，防止支架过度下转导致支撑角度失准，另一个是行驶收回时的贴合限位，避免支架晃动产生异响。支架主体采用高强度合金钢材质的杆身，杆身做了变截面处理，靠近铰接座的位置受力弯矩最大，截面尺寸做了加粗设计，靠近底部脚垫的位置受力相对较小，截面适当收窄以兼顾轻量化要求，杆身上还焊接有脚踏拨杆，拨杆表面做了滚花处理，增大脚部接触时的摩擦力，即使鞋底沾有泥水也能顺畅操作。复位弹簧采用圆柱螺旋扭转弹簧，

　　弹簧两端分别挂接在安装座与支架杆身的挂点上，弹簧的预紧力经过精准匹配，既不会因为预紧力过大导致放下侧撑时需要施加过大的脚部力度，也不会因为预紧力过小导致车辆行驶过程中受震动自行下落。底部的支撑脚垫采用耐磨橡胶材质，脚垫底部做了网格状防滑纹路，增大与地面的接触摩擦力，同时橡胶材质可以缓冲车辆停靠时的冲击力，避免金属杆身直接接触硬质地面产生异响，也能在一定程度上补偿地面不平整带来的支撑间隙。从安装边界来看，上部安装座的三个螺栓孔位完全匹配雅马哈R6车架的原厂安装点位，孔位公差控制在±0.1mm范围内，不需要对原车车架做任何打孔、焊接改装，直接替换原厂侧撑即可完成安装，支架放下时与地面的夹角控制在82度左右，

　　这个角度既可以保证车辆停靠时的重心稳定，不会因为角度过直导致车辆容易向外侧翻倒，也不会因为角度过斜导致车辆扶正时需要施加过大的力度。支架收回后与车架下部的贴合间隙控制在5mm左右，既不会因为间隙过小导致行驶过程中支架与车架产生磕碰摩擦，也不会因为间隙过大导致突出过多影响整车的通过性与外观一致性。铰接位置内置有耐磨铜套，避免长期旋转磨损导致支架出现旷量，铜套表面设计有储油槽，可以填充润滑脂降低转动阻尼，延长部件的使用寿命，挂接弹簧的两个挂点都做了圆角处理，避免应力集中导致弹簧挂接位置出现断裂风险，整个支架的表面做了镀锌钝化处理，具备基础的防锈能力，可以应对日常骑行过程中遇到的雨水、泥水侵蚀。
