传感器配套安装连接臂结构设计

　　在工业传感检测、自动化工位信号采集的场景中，这类连接臂是传感器安装固定环节里非常常见的配套构件，它的核心作用是为外置传感器提供稳定的安装支撑，同时预留足够的位置调整空间，让传感器的检测端能够精准对准待检测工位，避免因安装刚性不足、位置偏移导致的检测信号丢包、误触发等问题。从实际使用场景来看，这类构件常被用在流水线工件到位检测、设备运行转速采集、机械臂末端位置反馈、工装夹具夹紧状态确认等工位，既可以单独作为传感器的延伸安装支架使用，也可以作为传动连杆组的一部分，配合铰接结构实现检测位置的随动调整。

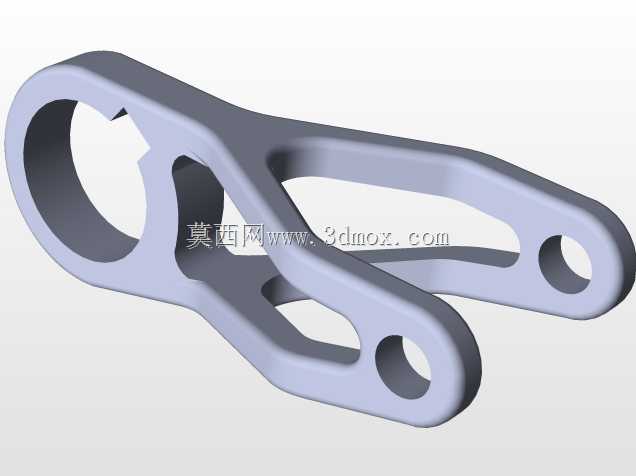

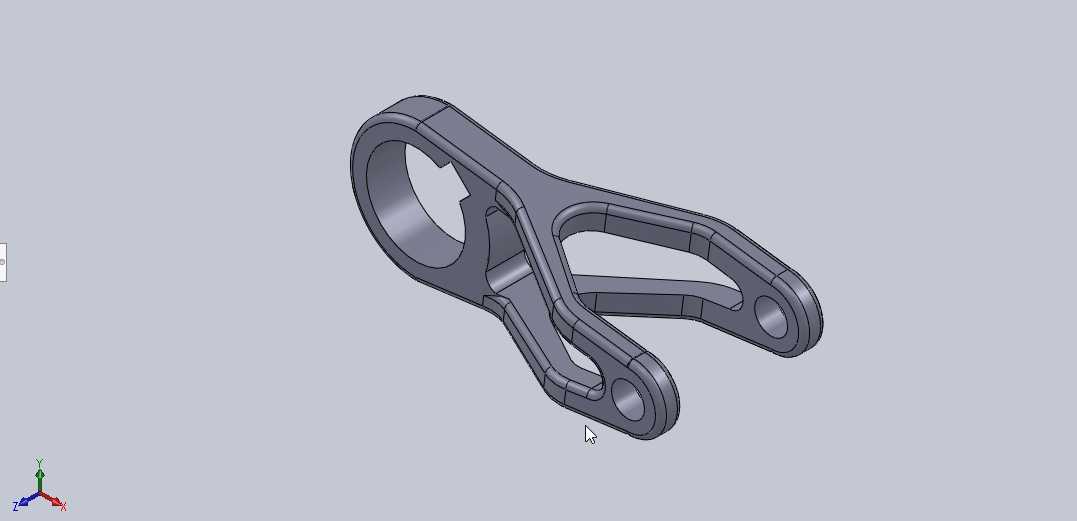

　　从结构设计思路来看，这个连接臂采用了一体化镂空式的结构布局，大端的环形安装孔是整个构件的主定位基准，孔内预留的键槽结构可以和配套的转轴、安装轴形成周向固定，避免构件工作时出现绕轴转动的偏移，保证安装位置的重复精度。臂身部分做了三处镂空减重设计，在不降低整体结构刚性的前提下，尽可能减少构件自身重量，降低随动调整时的惯性冲击，这一点在高频往复动作的检测工位上尤为重要——如果臂身自重过大，长期往复动作会让安装轴承受额外的交变载荷，不仅会加速轴孔的磨损，还可能带动传感器出现细微的位置窜动，直接影响检测精度。臂身延伸出的两个平行支耳端，分别设置了同轴的铰接安装孔，这两个孔位既可以用来直接固定传感器的安装座，也可以穿装销轴和其他连杆构件连接，形成多自由度的调整支架，支耳的厚度做了等强度设计，靠近主安装环的位置厚度更大，往末端铰接孔位置逐步过渡收薄，匹配不同位置的受力载荷，避免应力集中导致的臂身断裂。

　　从安装边界尺寸来看，主安装环的孔径适配常规工业传感器安装支架的标准轴径，孔壁的加工公差可以满足过渡配合的装配要求，装配时不需要额外加装衬套就能实现稳定的周向定位。两个末端铰接孔的中心距经过精准核算，既能够保证传感器安装后有足够的调整行程，也不会因为臂展过长导致整体结构刚性下降，臂身的整体厚度控制在合理范围内，不会占用过多的安装空间，在紧凑的工装工位里也能顺利布置。构件的所有棱边都做了圆角过渡处理，一方面是避免装配时锐边划伤操作人员，另一方面也能减少热处理、机加工过程中的应力集中问题，提升构件的疲劳强度。

　　在实际选型应用时，这类连接臂可以适配多种不同类型的工业传感器，包括光电式接近开关、霍尔式转速传感器、接触式位移传感器等，只需要根据传感器的安装孔位在末端支耳上匹配对应的固定螺丝即可，不需要额外制作转接板。如果是用在有振动的设备工位上，还可以在铰接孔位置加装橡胶减震衬套，过滤设备运行传递到臂身的振动，避免传感器因为持续振动出现检测精度下降、内部元器件损坏的问题。设计这类构件的时候，需要重点校核主安装孔和末端铰接孔之间的位置精度，两个孔的平行度公差要控制在合理范围内，不然装配后会出现安装别劲的问题，不仅调整位置的时候卡顿，长期受力还会让臂身出现变形。另外臂身的镂空结构不是随意开设的，每一处镂空的边缘都要和臂身的受力走向匹配，不能在主要受力路径上开设过大的镂空槽，不然会大幅降低构件的抗弯折能力，在承受冲击载荷的时候容易出现断裂。

　　从加工工艺角度来看，这个构件可以采用模锻成型后再做机加工的方式生产，也可以直接用整块铝合金或45号钢通过CNC铣削加工成型，前者适合大批量生产降低成本，后者适合小批量定制场景快速交付。加工完成后根据使用场景做表面处理，普通工业环境下做发黑处理即可防锈，如果是在潮湿、有腐蚀介质的工位使用，可以做镀锌或者阳极氧化处理，提升构件的耐腐蚀能力，延长使用寿命。装配的时候要注意主安装孔和轴的配合紧度，不能过盈量太大导致装配后臂身出现内应力，也不能间隙太大导致工作时出现窜动，一般选用H7/k6的过渡配合就能满足绝大多数工位的使用要求，末端铰接孔如果是用来穿装销轴做活动连接，配合公差可以适当放大，保证铰接转动灵活无卡滞。
