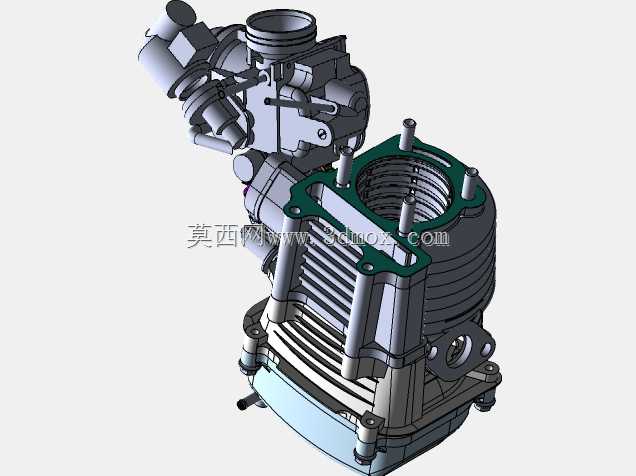

152fm GY6踏板摩托车动力壳体结构

　　这款GY6系列152fm动力单元的壳体结构，是小排量踏板动力总成的核心承载构件，日常主要适配50cc到125cc级别的民用踏板摩托车、小型沙滩车、场地休闲卡丁车这类轻量化内燃动力设备，作为整套动力的骨架结构，它需要同时承担缸体密封、曲轴腔承载、传动箱连接、外挂附件固定的多重作用，是整套动力可靠性的基础保障。从实际装车场景来看，这类壳体的安装边界直接决定了整车动力舱的布局空间，缸头结合面采用四点螺柱定位布局，螺柱伸出高度严格匹配缸垫压缩后的厚度公差，避免缸压泄漏的同时，也能保证缸头散热片与壳体散热鳍片的气流通道对齐，踏板车日常行驶多为城市中低速走走停停的工况，散热效率直接决定了动力的衰减周期，所以壳体外侧的散热鳍片采用不等距布局，

　　靠近排气侧的鳍片密度更高，厚度更薄，能快速带走燃烧室传导过来的热量，而靠近传动箱侧的鳍片间距更大，避免行驶中带起的泥沙积存在鳍片缝隙里影响散热。设计过程中首先要考虑的是曲轴腔的同轴度公差，因为曲轴两端轴承分别压装在左右半壳的轴承座内，合箱后的轴承孔同轴度误差必须控制在0.02mm以内，否则会出现曲轴转动卡滞、高速运转异响、轴承过早磨损的问题，所以建模阶段就把合箱定位销的位置做了冗余约束，两个定位销分别布置在曲轴孔斜向对角位置，距离曲轴中心的距离差超过120mm，最大化减少合箱时的错位量。壳体上的安装接口覆盖了整套动力的所有外挂部件，上方的进气接口内径匹配对应排量的化油器或者电喷节气门体安装法兰，

　　接口端面的密封槽深度专门适配O型密封圈的压缩量，不用额外打密封胶就能保证负压不漏气；侧面的电机安装位直接容纳启动电机与磁电机定子，安装止口的深度公差控制在0.1mm以内，保证磁钢转子与定子的气隙均匀，避免启动时扫膛或者发电效率不足；下方的油底壳位置预留了机油标尺安装孔与放油螺孔，放油螺孔的位置特意设计在腔体最低处，换油时能把腔体内的旧机油完全排净，不会残留旧油杂质加速机件磨损。很多维修场景里这类壳体最容易出现的问题是缸头螺柱孔滑牙、合箱面渗油、安装脚断裂，所以在建模阶段就对这些受力集中的位置做了结构加强，螺柱孔位置的壁厚比周边壳体厚3mm，并且做了圆弧过渡避免应力集中，合箱面的密封筋宽度设计为2mm，

　　合箱压紧后密封胶能均匀填充在筋条两侧，不会因为壳体加工的平面度微小误差出现渗油；整车连接的三个安装脚内部都预埋了加强筋结构，能承受整车起步、制动时的冲击力，不会出现颠簸路面安装脚断裂的问题。从安装尺寸边界来看，这款壳体的整体宽度控制在210mm以内，刚好适配大多数小踏板车型的车架吊挂间距，不需要额外改动车架就能直接替换安装，缸体中心与后传动输出轴的中心距严格匹配原厂GY6动力的参数，替换时不用调整皮带长度或者前后普利盘的位置，维修替换的适配性很强。壳体上还预留了多个传感器安装孔位，包括缸头温度传感器、转速传感器的安装螺纹孔，不管是原厂化油器版本还是后期改装电喷系统，都能直接找到对应的安装位置，不需要额外在壳体上打孔攻丝，避免打孔产生的铝屑进入曲轴腔造成机件磨损。整个壳体的内腔油路设计也做了优化，曲轴运转时飞溅的机油能通过壳体上铸出的导油槽直接流向活塞销位置、凸轮轴轴承位置，保证高转速运转时这些摩擦位置能得到持续的机油润滑，不会出现干磨拉缸的问题，导油槽的截面尺寸经过反复验证，既不会因为槽太宽导致机油压力不足，也不会因为槽太窄导致机油流量不够，润滑效果刚好匹配这类小排量高转速动力的运转需求。
