快装式环形铰链环精密结构设计

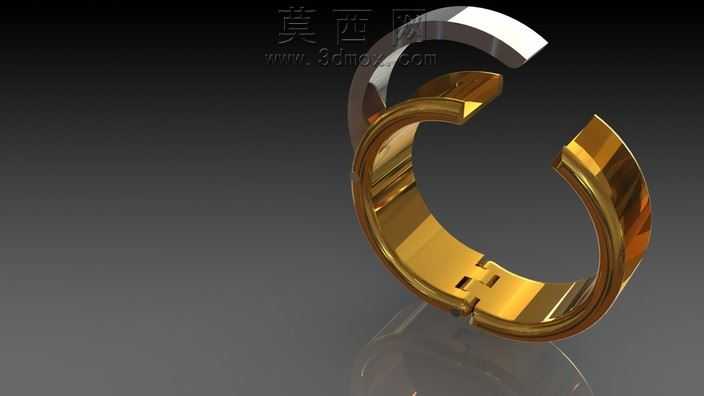

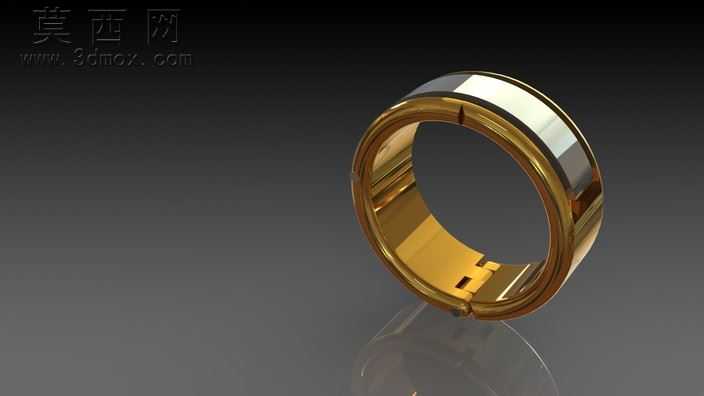

本作品为环形铰链环的三维参数化建模成果，建模过程中首先基于环形构件的回转特性，以中心基准轴为核心搭建全参数化草图框架，将环体的内外径、截面宽度、卡扣槽位尺寸全部关联至全局参数变量，便于后续根据不同使用场景快速调整整体规格。建模阶段采用多实体分步构建的思路，先完成主体环形基体的拉伸回转成型，再针对环体上的快装卡扣结构进行单独特征创建，通过切除、拉伸、倒角等细节操作还原卡扣的定位槽、限位凸台与配合斜面，确保卡扣结构在闭合状态下能够实现精准的轴向与径向限位，避免环体出现松脱错位的问题。材质与渲染环节，针对环体的双层结构分别赋予差异化材质，外层环带设置高抛光亮面金属材质，调整金属粗糙度参数至0.08以下，添加环境反射贴图模拟贵金属的镜面反光效果，内层卡扣结构则赋予哑光暖金色金属材质，适当提高粗糙度数值至0.25，通过材质质感的区分清晰展现双层环体的装配层次。渲染阶段采用三点布光方案，主光源从环体斜上方45度角投射，突出环体表面的高光轮廓，辅光源从侧下方补光消除结构暗部的死黑区域，添加柔和的地面反射效果，完整呈现环体的立体形态与结构细节。结构设计层面，这款铰链环采用侧向开合的快装逻辑，无需额外辅助工具即可完成环体的开合操作，卡扣配合面设置微小的导入斜角，既保证闭合后的连接紧固性，又能降低开合过程中的摩擦阻力，环体边缘全部做R0.3以上的圆角过渡处理，避免锐边造成的使用划伤，整体结构兼顾了装饰性与实用连接性能，既可以作为珠宝戒指类配饰的结构载体，也可作为小型精密五金连接件应用在轻量化的铰接场景中，建模过程中所有配合面均预留了合理的公差间隙，确保实际生产装配时的顺畅度，整体模型的特征树逻辑清晰，无冗余特征，可直接导出至工程图模块生成对应的加工图纸。
