长条式工业超级加热器标头结构设计

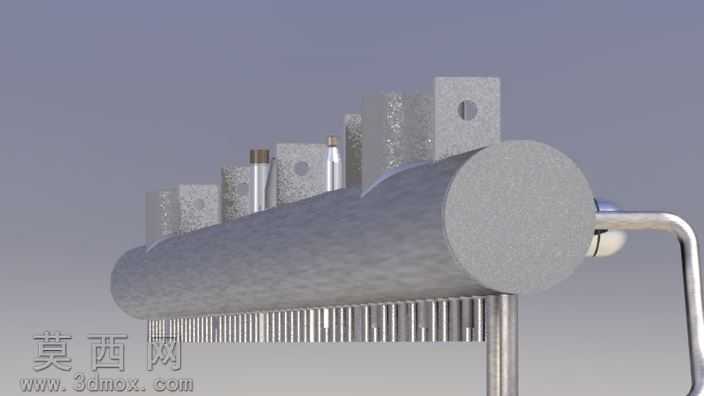

本作品为长条式工业超级加热器标头的三维建模成果，建模阶段优先还原产品的实际装配逻辑，先以基准轴定位长条形主筒体的中心位置，依次完成筒体两端封头、侧边进出介质接口的轮廓绘制，通过拉伸、旋转切除等基础特征构建主体基础形态，再逐一排布筒体表面的多组安装固定座、测温元件接口、接线端子结构，每一处安装位都预留了符合工业装配标准的公差间隙，确保后续虚拟装配时各部件可实现无干涉配合。材质渲染阶段针对不同部件做了区分处理，主筒体采用哑光金属材质，模拟不锈钢经喷砂处理后的细腻磨砂质感，表面添加轻微的环境反射效果还原金属材质的物理特性；侧边的操作手柄做了金属抛光与防滑纹理的结合处理，手柄握持区域添加细密的凹凸纹路提升真实感；各类固定座、接线端子则采用亮面镀锌金属材质，与主筒体的哑光质感形成层次区分，渲染时采用柔和的影棚布光，从侧上方打主光勾勒产品轮廓，底部添加弱反射地面烘托产品的立体感，避免过度光影掩盖结构细节。结构设计上充分考虑加热器标头的实际使用需求，长条形筒体内部预留了介质流通的空腔结构，表面均匀排布的散热齿片通过阵列特征完成，齿片间距、厚度都参考工业加热器的散热参数设置，保证换热面积符合设计要求；侧边的弯管手柄采用扫掠特征生成，弯折弧度符合人工操作的施力角度，手柄与筒体的连接位置做了加强筋结构，提升部件连接强度；筒体表面的多个固定座分别对应不同功能，包含传感器安装位、电源接线位、管路连接位，每个安装位都做了定位凸台与安装孔设计，方便实际生产时的部件定位与安装。设计过程中优先保证结构的合理性与可制造性，所有特征都采用参数化建模方式构建，关键尺寸设置可编辑参数，方便后续根据不同功率、不同安装场景的需求调整筒体长度、齿片密度、接口位置等参数，模型同时保留了装配层级关系，可直接导出用于工程图生成、装配模拟、3D打印样件验证等后续环节，整体模型结构完整，细节还原度高，可直接用于换热设备的设计参考、教学演示或产品方案展示。
