多支路汇流集管管路结构设计

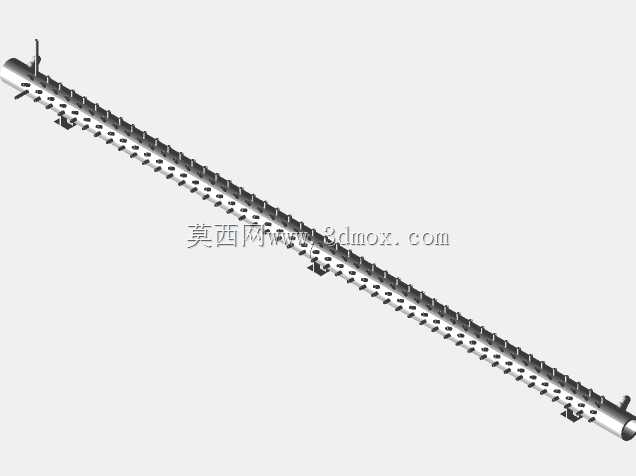

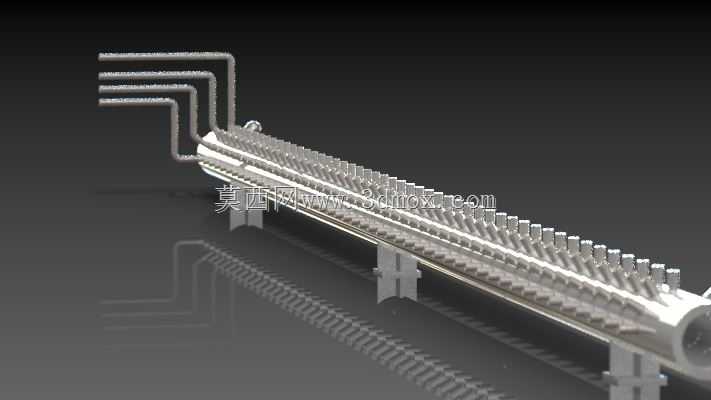

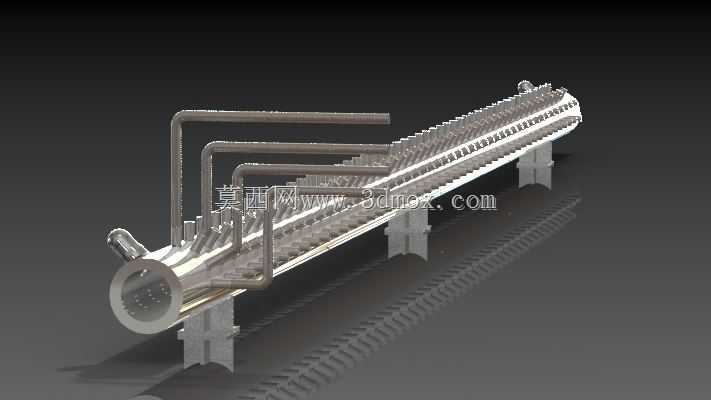

　　这类多支路集管结构常见于流体输送系统的汇流与分流工段，在化工换热单元、暖通空调水系统、工业锅炉汽水回路、集中供气供液管线中都有大量应用，核心作用是将多根并行支路的介质汇总到主管道，或是将主管道内的介质均匀分配到各个支路，避免支路间流量偏差过大导致的系统效率下降、局部工况异常等问题。从结构上看，主管道为长直圆管构型，沿轴向等距排布多组径向引出的支管接口，支管采用90°弯管构型向上引出，每根支管的弯折半径保持一致，保证各支路的介质流阻尽可能均等，减少偏流现象。主管道底部设置了三组鞍式支撑结构，支撑座与主管道外壁采用弧面贴合设计，接触区域做了加宽处理，可分散管道自重及内部介质充注后的载荷，避免长期运行后管道出现弯曲变形，

　　支撑座底部预留了安装螺栓孔位，可直接固定在设备机架或土建基础上，安装时需要保证主管道的水平度偏差控制在允许范围内，否则会加剧各支路的流量分配不均问题。设计这类集管结构时，首先要根据系统总流量确定主管道的通径，保证主管道内的介质流速处于合理区间，避免流速过高带来的沿程阻力激增，或是流速过低导致的介质沉积问题；其次要核算各支管的通径与排布间距，支管间距需要兼顾安装操作空间、接口焊接强度以及流场均匀性，间距过小会导致支管焊接时操作空间不足，焊缝热影响区重叠带来的应力集中问题，间距过大则会造成集管整体长度过长，占用过多安装空间，同时增加材料成本。支管与主管道的连接位置采用相贯线贴合设计，建模时需要精准处理相贯线的切割轮廓，

　　保证支管与主管道外壁完全贴合，避免后续焊接时出现缝隙、未焊透等缺陷，对于有压力等级要求的工况，相贯线位置还需要做补强设计，根据管道内压核算是否需要添加补强圈，降低接口位置的应力集中系数。主管道的两端为封闭结构，一端可根据需求设置排污口或排气口，方便系统调试与维护时排出管内积存的空气或杂质，避免气堵、杂质堵塞支管等问题。从安装边界来看，这类集管的安装需要预留足够的上部操作空间，方便支管与外部管线的法兰连接或焊接作业，两侧需要预留管道热膨胀的补偿空间，因为输送高温或低温介质时，主管道会产生轴向热胀冷缩，若两端完全固定会产生极大的热应力，严重时会导致管道变形、焊缝拉裂，因此设计时通常会在一端支撑位置设置滑动导向结构，

　　允许管道沿轴向小幅位移，补偿热变形量。实际工况中，这类集管的内壁需要做光滑处理，减少介质流动时的阻力损失，对于输送有腐蚀性介质的场景，还需要根据介质特性选择对应的管材，或是在内壁做防腐衬层，延长设备使用寿命。建模过程中需要注意各支管的同轴度、弯折角度一致性，以及支撑座的位置精度，避免后续生成工程图时出现尺寸干涉、安装孔位错位等问题，主管道与支管的壁厚需要根据设计压力、温度参数核算确定，保证结构强度满足工况要求，同时避免壁厚过大造成的材料浪费。
