安东诺夫An-71舰载预警机三维数模

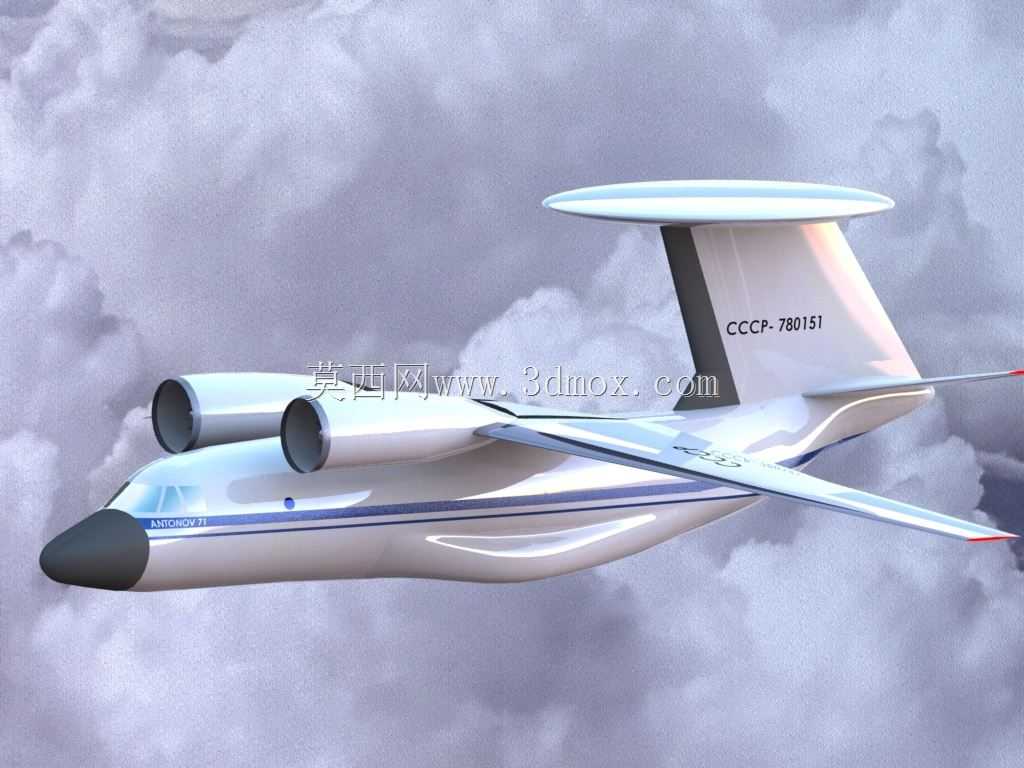

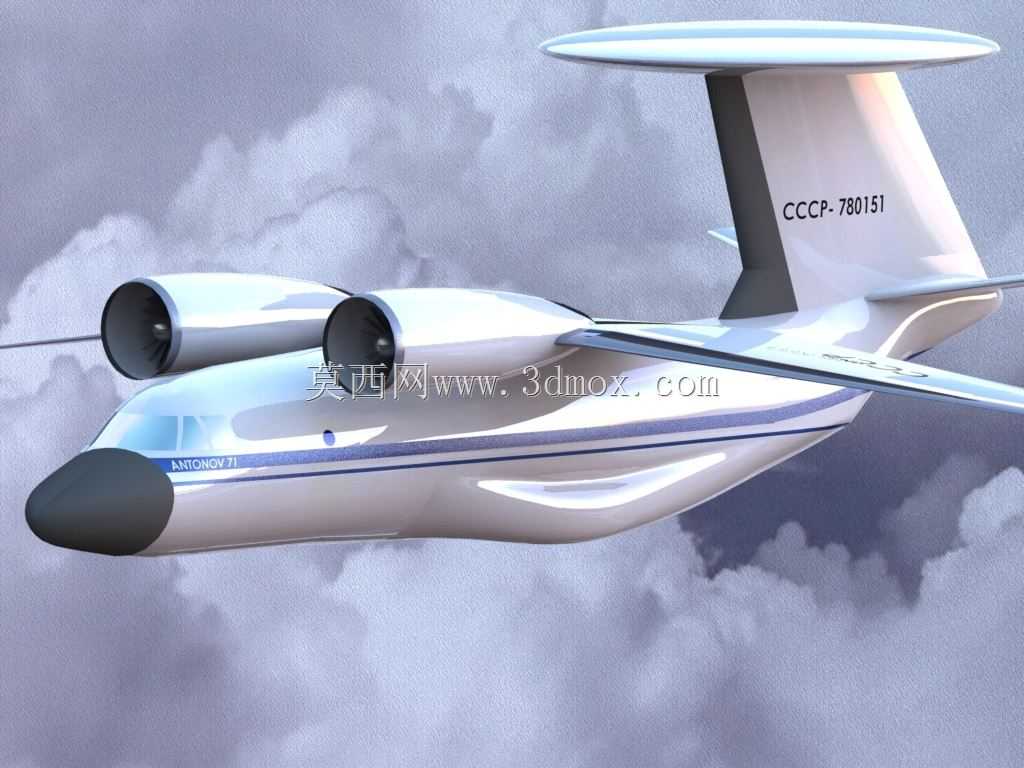

　　这款安东诺夫An-71的三维数模，完整还原了这款苏联时期研发的舰载空中预警机的全部结构特征，建模过程中参考了仅存的原型机实测数据与馆藏实物测绘资料，所有气动外形、结构凸起、外置设备的位置偏差控制在极小范围内，可直接用于气动仿真验证、航母舰载机适配性推演、航空科普场景搭建等专业场景。从实际用途来看，该机型最初是为苏联海军航母编队设计的空中预警节点，核心作用是在远离舰队的空域执行对空对海搜索任务，填补舰载雷达受地球曲率影响产生的低空探测盲区，同时承担空中编队指挥、目标引导、电子信号侦收的任务，相比同期的陆基预警机，其设计全程围绕舰载运作的严苛约束展开。数模中完整复现了该机最具辨识度的后置式雷达旋转天线罩安装结构，

　　不同于常规预警机将雷达罩安装在机身背部中段的设计，An-71的雷达罩通过倾斜支撑结构安装在垂尾前方的后机身上方，这种布局是为了适配航母机库的高度限制，同时避免雷达信号被前机身与发动机短舱遮挡，建模时特意还原了支撑结构的翼型剖面，该结构在实际飞行中可产生部分升力，抵消雷达罩带来的额外阻力与低头力矩。机身部分的建模严格遵循了An-71基于An-72运输机改进的设计逻辑，保留了原机型的上单翼布局，两台涡桨发动机短舱安装在机翼前缘上方，利用康达效应提升低速起降时的机翼升力，满足航母滑跃起飞的低速性能要求；机身截面进行了局部修型，后机身适当加宽加长，用来容纳雷达电子设备机柜与6个操作员战位，数模中可清晰看到机身侧面的应急出口、设备散热口、

　　天线安装座的细节，所有口盖的位置与尺寸均匹配实机的维护需求，机身尾部的尾椎结构内集成了护尾雷达与电子对抗设备，外形与原机完全一致。起落架部分采用了舰载机特有的加强结构设计，前起落架为双轮结构，带有弹射牵引杆连接结构与转向机构，主起落架为多轮小车式结构，减震支柱行程更长，可承受着舰时的巨大冲击载荷，起落架舱门的外形、开合方向均按照实机结构还原，收起后可完全收入机身与机翼根部的舱室内，不会破坏整机气动外形。垂尾部分采用了外倾式双垂尾设计，这是为了避开雷达旋转体的气流干扰，同时降低侧向雷达反射面积，垂尾上的航行灯、方向舵作动机构、天线布局均完整复现，机身表面的模拟蒙皮接缝、铆接线细节也做了还原，没有过度简化影响结构辨识度。

　　从安装边界与尺寸适配角度，数模中整机的翼展、机身长度、垂尾高度、雷达罩直径均严格匹配原型机实测参数，机翼折叠机构的位置与折叠角度也做了预设，折叠后整机宽度可适配苏联航母的升降机尺寸与机库停放空间，在进行舰载机布列仿真时，可直接导入航母甲板模型进行调度推演，不需要额外调整尺寸比例。货舱内部的结构也做了分层建模，地板上的设备安装导轨、操作员座椅安装点、线缆敷设通道均有体现，可用于内部设备布置的二次开发，比如添加不同版本的电子设备模型、调整战位布局来验证改进方案。机翼部分的增升装置做了分件处理，前缘缝翼、后缘襟翼、副翼均为独立结构，可调整偏转角度来模拟不同飞行阶段的气动状态，适合用于飞行力学仿真、起降性能分析等研究场景。发动机短舱的进气道、尾喷口外形均按照D-436K涡桨发动机的实际尺寸建模，短舱上的散热口、检修舱门细节完整，螺旋桨的桨叶数量、翼型剖面均还原实机设计，旋转状态下的桨盘平面与机翼的相对位置准确，不会出现与机身、雷达罩的干涉问题。整机的气动外形经过曲面连续性检查，所有曲面均达到G2连续，不存在破面、重叠面等建模问题，可直接用于渲染、3D打印、CFD仿真等不同用途，不需要额外进行几何修复。
