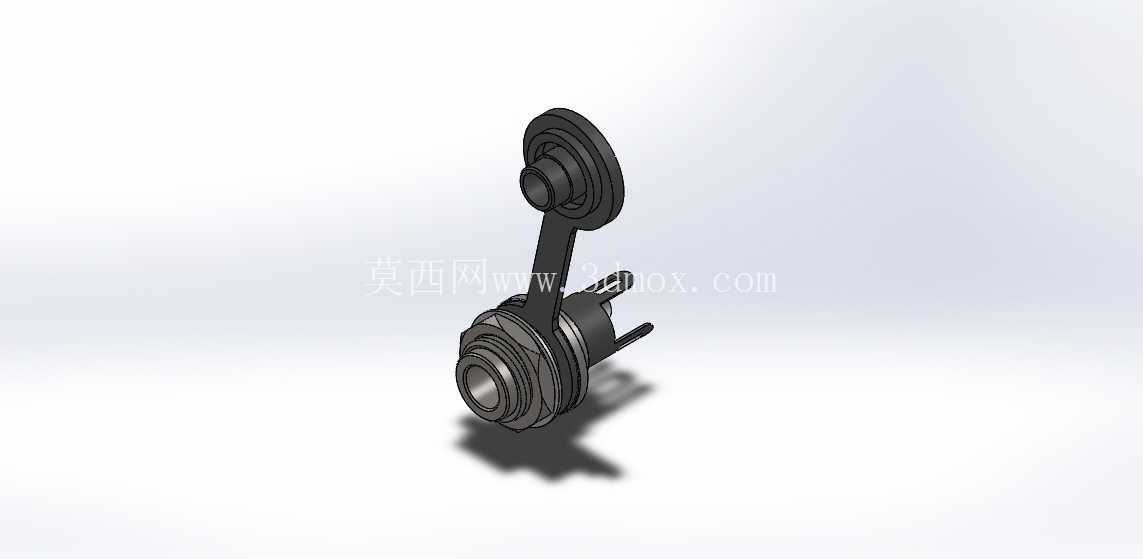

带拨杆式电源插座开关结构三维设计

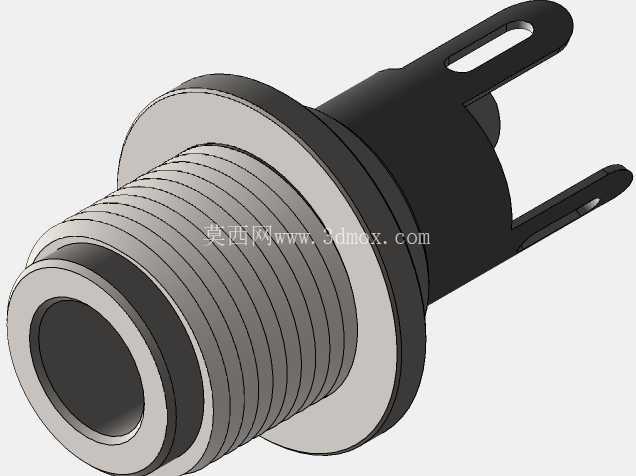

　　这款带拨杆操作结构的电源接插部件，主要面向低压小功率电气设备的供电接驳场景，常见于小型工控终端、桌面检测仪器、便携机电设备的侧部供电输入位置，承担外接电源引入、设备供电通断控制的双重功能，无需额外在设备面板上单独布置电源开关，可有效压缩面板安装空间，简化设备外围的布线布局。从结构设计逻辑来看，整体采用同轴叠装的布局思路，接插主体为圆柱形嵌套结构，外层采用绝缘阻燃材质作为基座外壳，内部嵌装导电接插铜件，保证接插时的导电接触可靠性，同时避免相邻电极之间出现爬电、击穿风险。

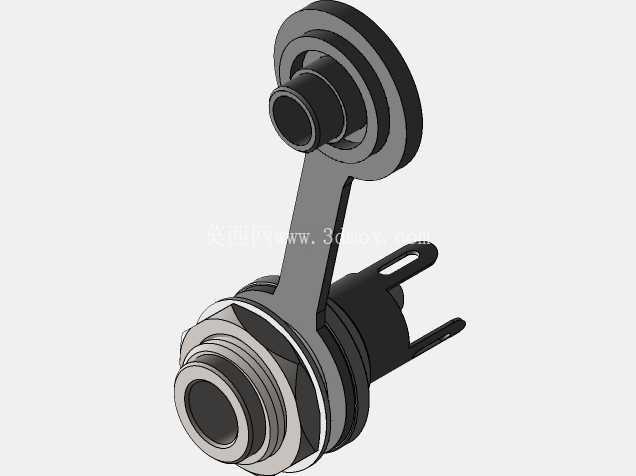

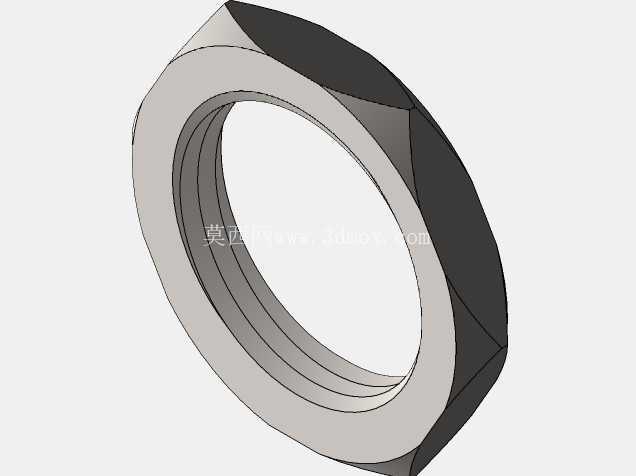

　　拨杆操作组件通过悬臂结构与基座侧部的转轴位连接，拨杆末端的凸轮结构与内部的导电动触点联动，拨杆扳动至竖直闭合位置时，动触点与静触点压紧导通，设备接入供电回路；拨杆扳动至倾斜断开位置时，触点分离切断供电，操作时的拨动手感带有清晰的档位阻尼，可避免设备运行过程中受振动影响出现误通断的问题。安装边界方面，基座主体的圆柱形结构适配设备面板上的标准圆形安装孔，基座尾部带有定位止口，安装时从面板外侧插入安装孔后，通过尾部的锁紧卡圈即可完成轴向固定，无需额外打螺丝固定，安装效率更高，接插端面突出面板的高度控制在合理范围，既保证电源插头可以完全插入咬合，又不会因为突出过多造成磕碰损坏。

　　拨杆的转动行程经过限位结构约束，最大扳动角度不超过75度，操作时不会与面板周边的其他按钮、接口发生运动干涉，拨杆表面做了防滑纹理处理，操作人员带薄劳保手套也可以顺利完成通断操作。接插部位的接触片采用弹性铜材冲压成型，接触部位设计有圆弧导向面，插头插入时可以自动导正位置，多次插拔后仍能保持足够的接触压力，避免出现接触不良、接头发热的问题。基座尾部的接线端采用焊片式结构，可直接焊接设备内部的供电引线，也可以根据装配需求适配快插端子，适配不同生产场景的装配工艺。

　　整个部件的结构做了等壁厚设计，绝缘外壳的壁厚均匀，适合采用注塑工艺批量生产，金属导电件的冲压工序少，装配时仅需通过卡扣结构即可完成各部件的组合，无需过多紧固件，整体装配工序简单，量产时的成本控制优势明显。在实际设备选型应用中，这类集成开关功能的电源接插件，尤其适合面板空间紧凑的小型机电设备，相比单独布置电源插座加船型开关的方案，可减少面板开孔数量，降低面板加工的工序成本，同时减少内部接线的节点数量，降低供电回路的故障点，提升设备供电部分的长期运行可靠性。建模过程中对各运动部件的配合间隙做了精准预留，拨杆转轴与基座轴孔之间的间隙控制在合理范围，既保证转动灵活无卡滞，又不会出现间隙过大导致的拨杆晃动问题，触点的接触行程经过反复校核，保证闭合状态下有足够的触点超程，避免长期使用后触点磨损导致接触失效，同时断开状态下的触点间距满足低压电气的安全间隙要求，不会出现断开后拉弧、漏电的风险。
