家用冰箱蛇形冷凝换热管结构设计

　　这款蛇形冷凝管是家用蒸汽压缩式制冷系统里的核心换热部件，主要应用在直冷或风冷家用冰箱的制冷循环回路中，布置在冰箱背部或侧部的散热区域，承担着将压缩机排出的高温高压气态制冷剂的热量传递到外界空气，让制冷剂冷凝为中温高压液态的关键作用，是制冷循环里放热环节的核心载体，其换热效率直接影响整台冰箱的制冷效果与运行能耗。

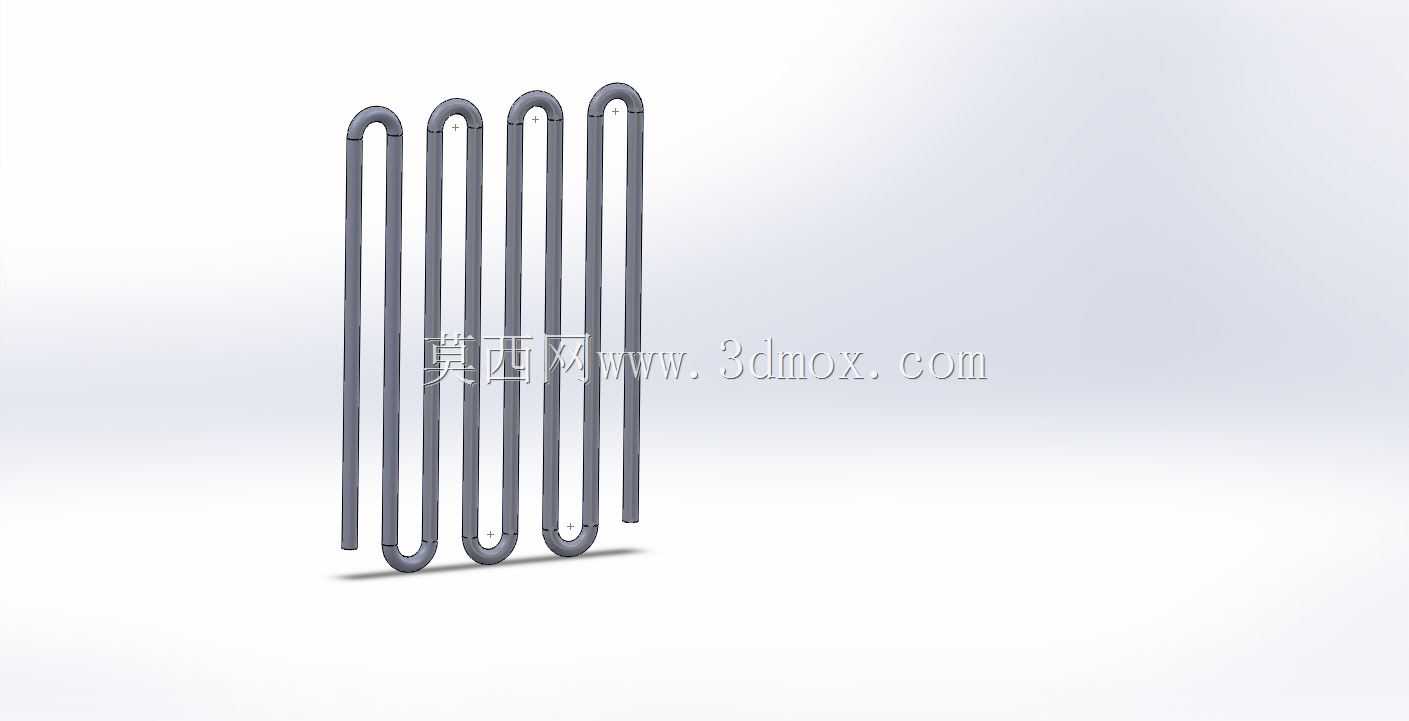

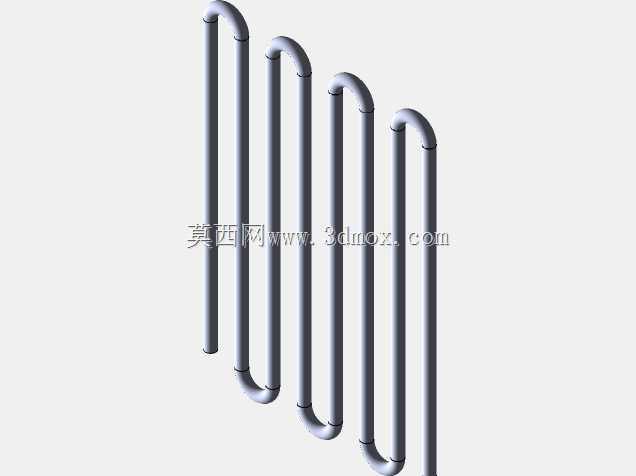

　　从结构设计思路来看，采用多组U型弯串联的蛇形排布形式，核心目的是在有限的安装空间内最大化延长制冷剂的流通路径，增加换热管与空气的接触面积，相比直排管路，相同投影面积下蛇形结构的换热管总长度可以提升3-4倍，无需额外占用过多的冰箱外部安装空间，适配家用冰箱紧凑的背部布局要求。管路采用等间距平行排布，相邻两根直管段的间距经过匹配计算，既避免间距过小导致空气流通阻力增大、散热气流无法有效穿过管间缝隙带走热量，也防止间距过大造成空间浪费，无法在有限区域内布置足够的换热长度。U型弯处采用平滑圆弧过渡，没有直角弯折结构，一方面可以降低制冷剂在管路内的流动阻力，减少压缩机的排气负载，避免弯折处出现制冷剂积液、流阻骤增的问题，另一方面圆弧弯的结构也能降低管路加工时的应力集中，减少弯管处出现裂纹、泄漏的风险，提升长期运行的可靠性。

　　从安装边界来看，该冷凝管整体为立式矩形排布结构，整体厚度较薄，安装时仅需在冰箱背部预留少量的通风间隙即可，不需要额外的大型安装支架，通过简单的固定卡扣即可将管路固定在冰箱箱体的钣金背板上，安装工序简单，适配家用冰箱量产装配的流水线作业要求。管路的两端预留有标准的管路接口，可以直接与制冷回路的毛细管、干燥过滤器等部件对接，接口尺寸匹配家用冰箱常用的制冷管路规格，不需要额外加工变径接头，减少装配环节的零件数量与潜在泄漏点。

　　从功能特性角度，该结构的冷凝管依靠空气自然对流即可完成散热，不需要额外配置散热风扇，能够降低冰箱的运行噪音与额外能耗，非常适合家用场景对低噪音的使用需求。管路的材质选用导热性能优异的金属管材，管壁厚度经过匹配设计，既保证足够的耐压能力，承受制冷系统高压侧的工作压力，避免长期运行出现管路爆裂、制冷剂泄漏的问题，也尽可能降低管壁热阻，提升热量从管内制冷剂到外界空气的传递效率。每一段直管段都保持严格的平行度，U型弯的弯曲半径统一，既保证整体结构的规整性，方便安装定位，也能让制冷剂在管路内的流动状态更稳定，避免因管路变形导致的流阻不均、换热效率波动的问题。在实际应用中，这种蛇形冷凝管的结构也方便后期维护，如果出现局部管路损伤，可以针对性更换对应段的管路，不需要整体更换整个换热部件，降低维修成本。同时这种结构的空气流通路径顺畅，管间不容易积留灰尘，长期使用过程中散热性能衰减幅度更小，能够保证冰箱在全生命周期内的制冷效率稳定，不会因为散热不佳导致压缩机频繁启动、能耗升高的问题。设计过程中也充分考虑了管路的热胀冷缩特性，蛇形的结构本身具备一定的形变余量，当冰箱运行过程中管路温度变化产生热胀冷缩时，结构可以通过微小的形变吸收应力，避免管路与固定点之间出现应力拉扯导致的管路破损、焊点开裂问题，提升产品的使用寿命。
