卧式管壳式换热设备三维结构设计

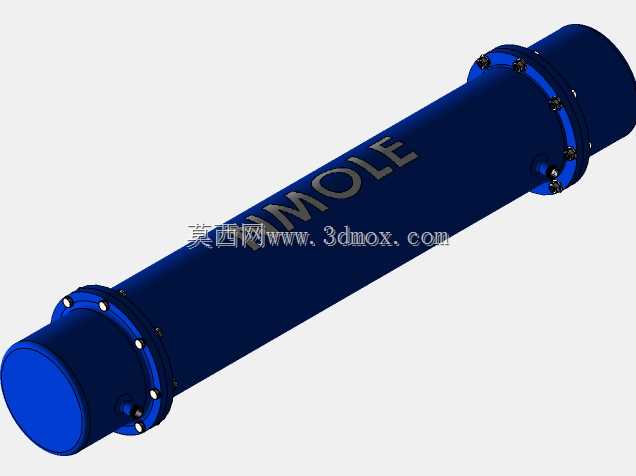

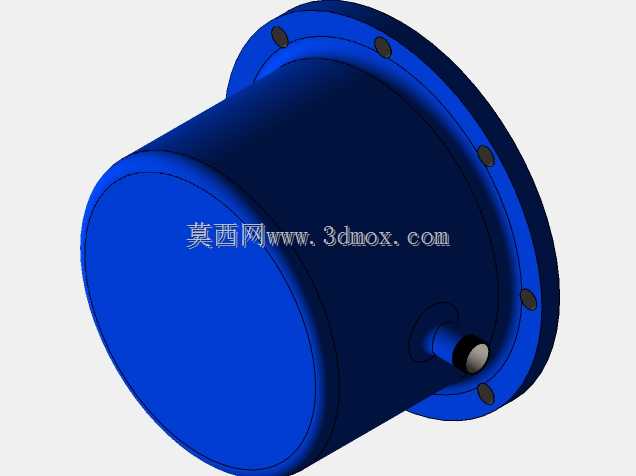

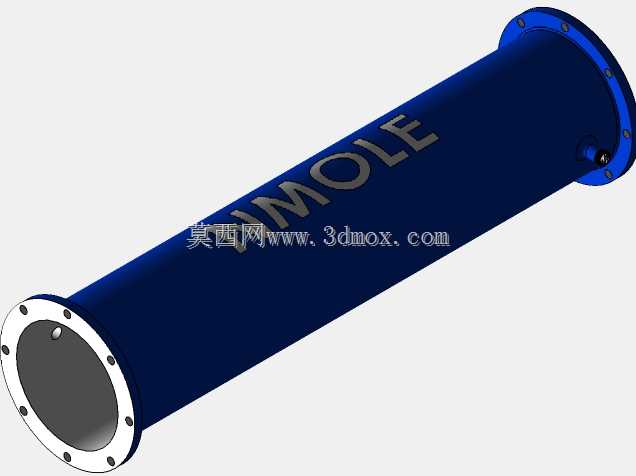

　　在化工、暖通、能源动力、食品加工等多个工业场景中，管壳式换热器都是热能回收、介质温度调控环节的核心承压换热设备，这类设备的运行稳定性直接决定整套工艺系统的能耗水平与介质输送参数是否达标。从结构设计逻辑来看，这款卧式管壳式换热器采用经典的单壳程多管程布局思路，圆柱形承压外壳搭配两端法兰连接的管箱结构，既能够保证壳程流体的流通截面均匀，也方便后期检修时拆卸管箱清理管束内壁的结垢，不需要整体切割壳体就能完成管束的更换与维护。设备两端的法兰采用周向均布螺栓连接结构，密封面适配耐温耐腐垫片，能够在不同压力等级的工况下保证壳程与管程的介质无串漏，壳体侧面预留的接管接口分别对应壳程流体的进出口，

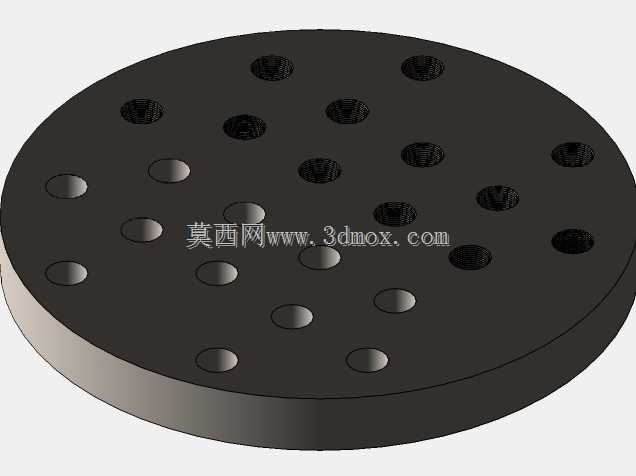

　　可根据实际工艺需求匹配同侧进出或者异侧进出的管路走向，适配不同厂房内的管路排布空间。管束作为核心换热元件，沿壳体轴向平行排布，管板与壳体、管箱的连接位置做了应力释放结构设计，避免设备在冷热交替工况下因热胀冷缩量不一致产生焊缝开裂的问题，折流板的间距设置兼顾了壳程流体的流速与换热效率，既不会让壳程流体流速过快造成压降过大增加泵组负载，也不会因流速过低导致换热系数不足、壳程介质沉积结垢。从安装边界来看，这款卧式设备可通过配套的鞍式支座固定在混凝土基础或者钢架平台上，安装时需要预留两端管箱的抽芯检修空间，设备整体的轴向长度与壳体直径比例适配常规工业厂房的设备层净高要求，不需要额外加高安装基础就能完成管路对接。实际选型应用时，可根据管程、

　　壳程的介质腐蚀性差异选择对应的管束材质与壳体材质，比如水-水换热场景可采用普通碳钢材质降低设备成本，腐蚀性介质换热场景则可更换不锈钢管束或者做衬里处理，设备的法兰接口尺寸可根据现场管路的通径做匹配调整，不需要改动主体承压结构就能适配不同流量的换热需求。在三维建模过程中，所有连接结构的尺寸都遵循压力容器设计规范的相关要求，螺栓孔的位置度、法兰的密封面尺寸、管束的排布间距都做了参数化关联，调整换热面积参数时可直接驱动整体结构尺寸变化，减少重复建模的工作量，也方便设计人员快速根据工况参数调整设备规格。
