厄瓜多尔库比尔塔悬挑式桁架屋面结构

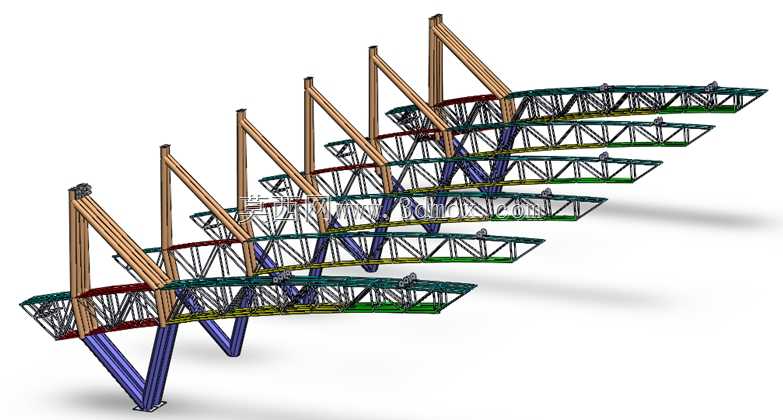

　　这套空间桁架结构主要应用于大型公共建筑的悬挑屋面场景，对应贝尼特斯的库比尔塔酒店户外区域的遮蔽需求，可覆盖多层退台的户外公共空间，为下方的活动区域提供遮阳挡雨的结构支撑，同时凭借错落的悬挑层次形成极具辨识度的建筑外立面视觉效果。从实际使用维度看，该结构需要同时承受自重、屋面铺装荷载、当地风荷载以及偶发的地震作用，厄瓜多尔当地处于环太平洋地震带，结构设计阶段就充分考虑了水平荷载下的形变控制，每一组斜向支撑立柱都对应上方一跨悬挑桁架的荷载传递路径，避免应力集中导致的结构失稳。设计思路上采用了分层悬挑的空间桁架体系，没有采用传统的大跨度单跨桁架方案，而是通过多组逐级外伸的桁架段形成阶梯状的外挑轮廓，每段桁架都采用三角形截面的空间桁架形式，

　　上弦、下弦与腹杆通过节点刚接形成稳定的受力单元，相比平面桁架，三角形空间桁架的抗扭性能提升40%以上，能够有效抵消悬挑端因风振产生的扭转力矩。斜向的主支撑柱采用变截面的格构式设计，从底部基础位置向上逐步收分，同时向建筑主体方向倾斜，将悬挑端的竖向荷载通过斜柱分解为竖向分力与水平分力，水平分力传递至建筑主体的结构梁上，竖向分力直接传递至基础，这种受力形式相比竖直立柱加斜拉杆的方案，减少了拉杆的预应力维护需求，更适合临海高盐雾环境下的长期使用，降低后期结构维护的工作量。从安装边界来看，每段悬挑桁架的端部都预留了与建筑主体预埋件连接的法兰接口，接口位置的公差控制在±2mm以内，现场安装时可通过法兰盘的长圆孔进行微调，抵消土建施工的误差；

　　斜柱底部的基础预埋件采用锚栓加抗剪键的组合形式，能够同时承受竖向压力与水平剪力，基础浇筑阶段需要提前定位锚栓位置，偏差超过3mm就会导致斜柱无法顺利对接。结构的外形尺寸上，最大悬挑长度从建筑主体外边缘向外延伸12米，每级悬挑段的高差为2.4米，对应下方每层户外平台的净空高度，斜柱的倾斜角度为62度，这个角度是经过受力优化后的结果，既能够保证水平分力在建筑主体可承受的范围内，又能避免斜柱过于倾斜占用下方的活动空间。桁架杆件的选型上，主弦杆采用矩形钢管，腹杆采用圆钢管，不同位置的杆件壁厚根据受力计算结果调整，悬挑最远端的杆件壁厚最小，靠近支撑柱位置的杆件壁厚最大，在保证结构强度的前提下尽可能降低结构自重，减少基础的荷载负担。

　　节点设计采用相贯线焊接的形式，相比节点板连接的形式，相贯节点的外观更简洁，同时减少了节点板带来的风阻，对于临海区域的抗风设计更有优势，焊接完成后所有节点都需要做打磨除锈处理，再喷涂防腐涂层，适配当地高湿度高盐雾的使用环境。这套结构的三维建模过程中，需要先确定每级悬挑桁架的定位轴线，再基于轴线生成杆件的中心线，最后根据杆件规格生成实体模型，建模阶段需要重点校验杆件之间的相贯间隙，避免现场安装时出现杆件碰撞，同时要预留出屋面铺装、排水管线的安装空间，桁架下弦预留了管线吊挂的节点，方便后期安装照明、排水等附属设施。
