温差5℃环保处理系统成套装置结构

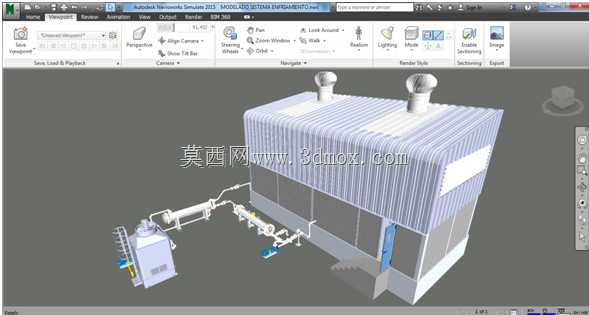

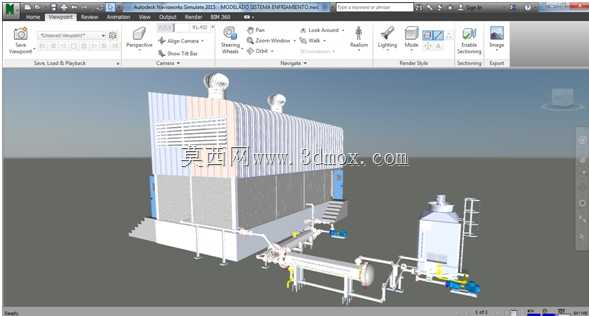

　　这套温差5℃的环境保护系统三维结构，核心面向有恒定小温差换热需求的工业厂区工况搭建，整体布局贴合厂区边角空地的安装边界做适配，主厂房模块采用模块化彩钢夹芯板围护结构，侧面预留两处设备吊装检修口，配套钢制踏步梯直接连通厂房主操作平台，平台边缘设置1.2米高的安全防护栏，完全符合工业厂区操作平台的安全规范要求。从管路走向设计来看，整套系统的流体输送路径做了最短路径优化，主厂房侧墙引出的工艺管路直接对接卧式换热单元，换热单元两端采用法兰连接结构，方便后期检修时的拆解更换，换热单元出口管路直接连通立式分离罐体，罐体侧面设置三层爬梯与环形操作平台，顶部配置排气阀组与压力检测接口，罐体底部的排污管路直接接入厂区污水收集管网，

　　不需要额外做长距离管路铺设。在功能设计层面，整套系统通过管路内的流体循环实现5℃恒定温差的介质换热，主厂房内部预留了过滤单元、增压泵组的安装空间，外部配套的卧式换热单元采用折流板内部结构，能够保证介质在壳程内的停留时间满足换热温差要求，配套的离心泵组做了减震底座设计，运行时的震动传递不会影响主厂房内的精密检测元件安装精度。安装边界方面，整套装置的占地宽度控制在12米以内，长度控制在18米，主厂房模块的高度为7.2米，顶部的排气风帽高出屋面0.8米，不会超出厂区常规建筑的限高要求，立式罐体的高度为6.5米，与主厂房的水平间距预留了2.5米的检修通道，满足设备日常巡检与部件更换的操作空间需求。设计过程中针对管路的应力变形做了专项校核，

　　所有长距离输送管路都设置了波纹补偿器，避免介质温度变化带来的管路拉裂问题，管路支架采用可调式结构，安装时可以根据现场地面的实际高差做高度微调，不需要额外做大量的基础找平工作。主厂房的围护结构采用50mm厚的岩棉夹芯板，既能够满足厂房内部的保温要求，减少外部环境温度对内部工艺介质温度的干扰，也符合工业建筑的防火规范要求，厂房的门体采用钢制保温门，门缝处设置密封胶条，减少无组织的冷热空气交换。从实际应用场景来看，这套系统既可以用于工业生产过程中的工艺介质恒温冷却，也可以配套厂区的余热回收单元，将生产过程中产生的低品位余热通过换热单元转换后供给厂区生活热水使用，5℃的小温差设计能够保证换热过程的稳定性，

　　避免介质温度大幅波动对后续工艺环节造成影响。整套模型的结构拆分完全按照实际加工装配逻辑做层级划分，厂房板块、管路单元、罐体、泵组都做了独立的零件分组，设计人员可以直接调取对应模块做参数调整，适配不同处理量、不同安装场地的项目需求，管路接口的尺寸都按照通用工业管道标准做匹配，不需要额外做非标转接件的设计，能够有效缩短项目的设计与施工周期。
