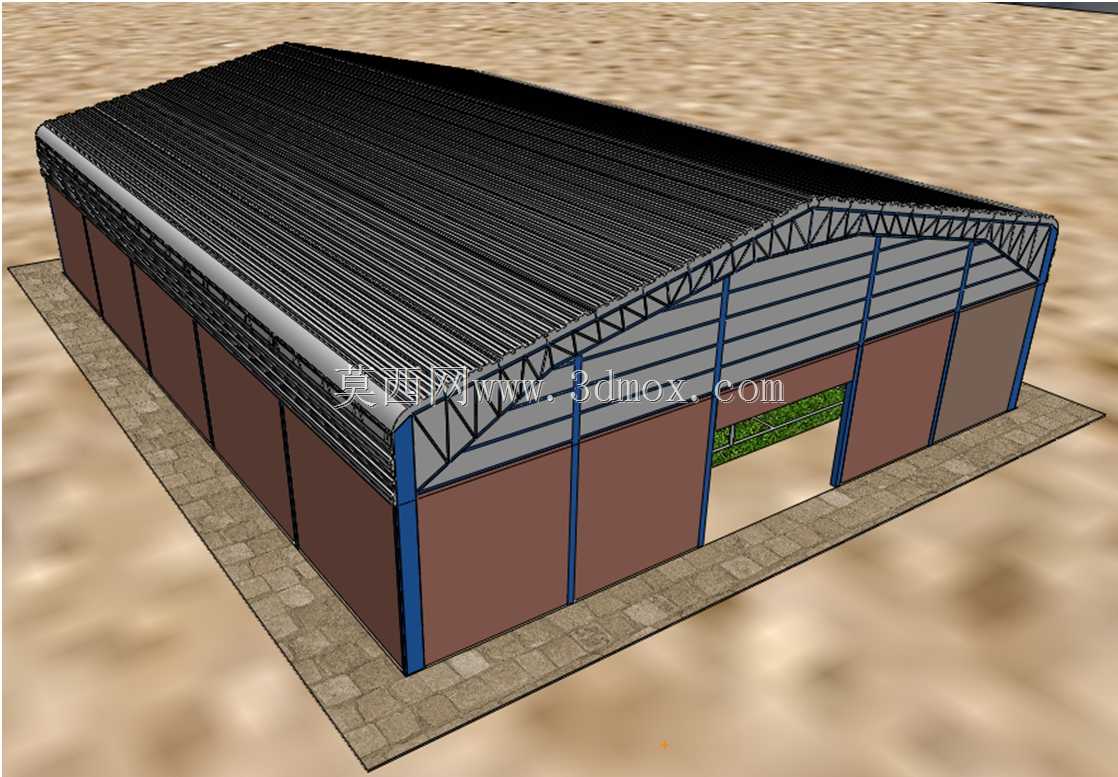

单跨双坡钢结构仓储厂房三维结构

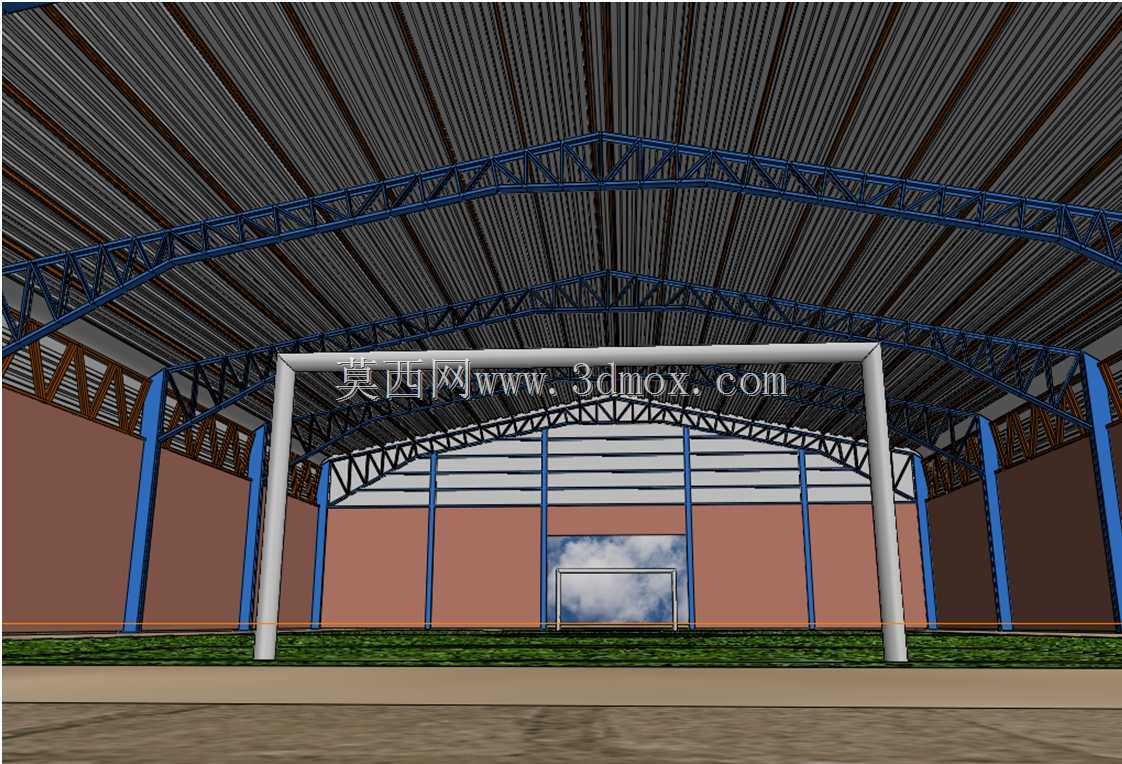

　　该模型还原的是工业场景中常用的单跨双坡门式刚架仓储类厂房结构，这类建筑广泛应用于生产物料暂存、小型加工车间布设、户外临时作业场地搭建等场景，在制造厂区、物流中转点、农牧场存储区都有极高的适配性。从结构设计逻辑来看，主体承重采用变截面H型钢刚架作为竖向承重与抗侧力构件，柱脚采用铰接形式适配常规硬化地坪的安装条件，相比刚接柱脚能降低基础施工的精度要求，适合快速搭建的项目需求；屋面梁采用分段变截面设计，在支座负弯矩区域加大截面高度，跨中区域适当缩减截面尺寸，在保证屋面承重能力（常规可适配0.5kN/㎡的屋面活载与当地基本风压取值）的前提下，尽可能降低结构自重，减少钢材用量。围护结构部分，墙面采用双层彩钢夹芯板拼接，

　　板与板之间采用企口咬合设计，配合自攻螺钉固定于墙面檩条之上，檩条采用C型冷弯薄壁型钢，间距按1.2m布设，可保证墙面在常规风荷载下不会出现鼓曲变形；屋面采用暗扣式彩钢压型板，固定支座隐藏于板肋下方，避免了明钉固定带来的漏水隐患，屋面坡度设置为1:10，刚好满足雨水自然排放的流速要求，无需额外设置虹吸排水系统就能适配年降雨量1000mm以下区域的使用需求。建筑的出入口设置于长向立面中部，采用双开推拉式彩钢大门，门洞净宽4.2m、净高3.8m，可满足常规3吨叉车及小型货运车辆的进出需求，大门上方的墙面预留了通风百叶窗的安装位，可配合屋面的自然通风器形成室内空气对流，降低夏季厂房内部的积温。从安装边界来看，该类厂房的单跨跨度为18m，

　　纵向柱距为6m，总长度按4个柱距设置为24m，檐口高度为4.5m，屋脊总高度为6.3m，安装时需要在场地周边预留至少2m的操作空间用于构件吊装与拼接，基础采用独立混凝土短柱基础，每个柱位的基础尺寸为1.2m×1.2m×0.8m，预埋M24地脚螺栓与钢柱底板连接，地坪采用150mm厚C20混凝土硬化，可满足普通堆载3t/㎡的使用要求。细节设计上，刚架节点处采用10.9级高强度螺栓连接，相比现场焊接的方式，能大幅降低现场施工的难度与质量管控成本，所有钢构件表面均做环氧富锌底漆加面漆的防腐处理，可适配常规户外环境下15年以上的使用年限；墙面彩钢板的下端设置了200mm高的混凝土挡水坎，避免室外雨水倒灌进入室内，

　　同时能阻挡场地内的杂物磕碰围护板底部。在实际项目应用中，这类结构的厂房还可根据使用需求调整内部布局，比如在内部加设夹层作为办公区域，或者在墙面增设采光带提升室内自然光照效果，模型完整还原了所有构件的连接关系与外形尺寸，可直接用于结构方案展示、施工交底模拟、场地布局规划等场景，建模过程中严格遵循门式刚架轻型房屋钢结构技术规范的相关要求，所有构件的截面选型、节点构造都符合实际工程的设计习惯，没有出现理想化的非工程类设计，能直接为同类型项目的结构设计提供参考，也可用于BIM场景搭建中的工业建筑配景使用。
