商用车钢制轮毂结构三维设计

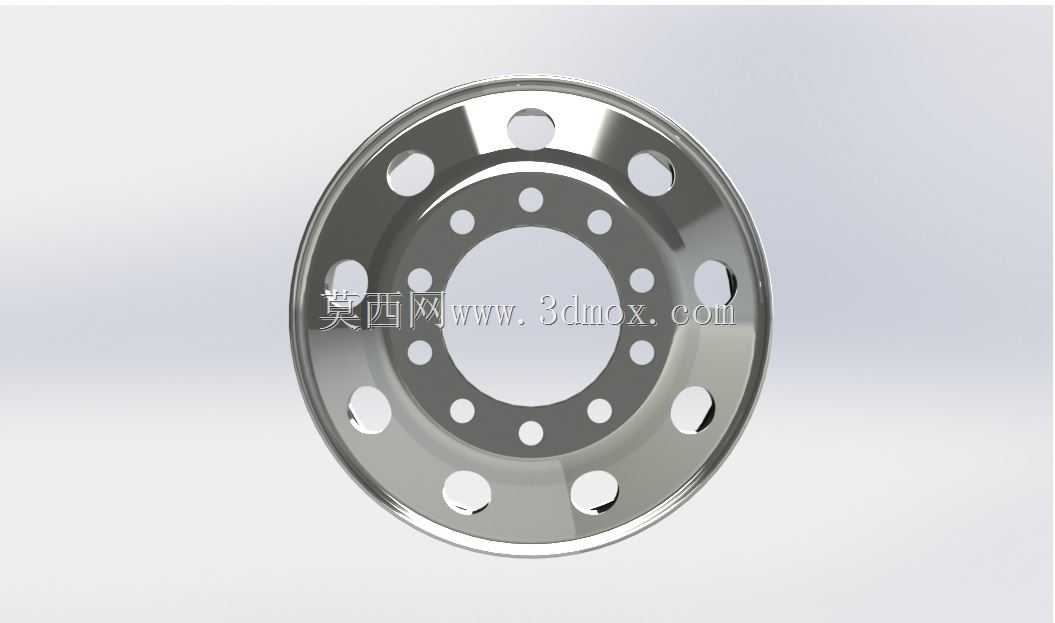

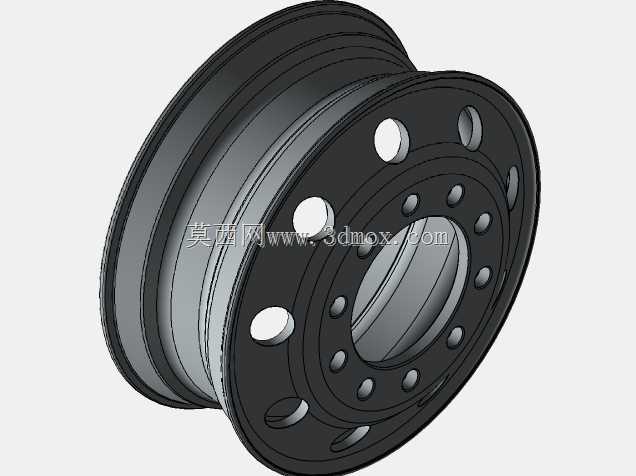

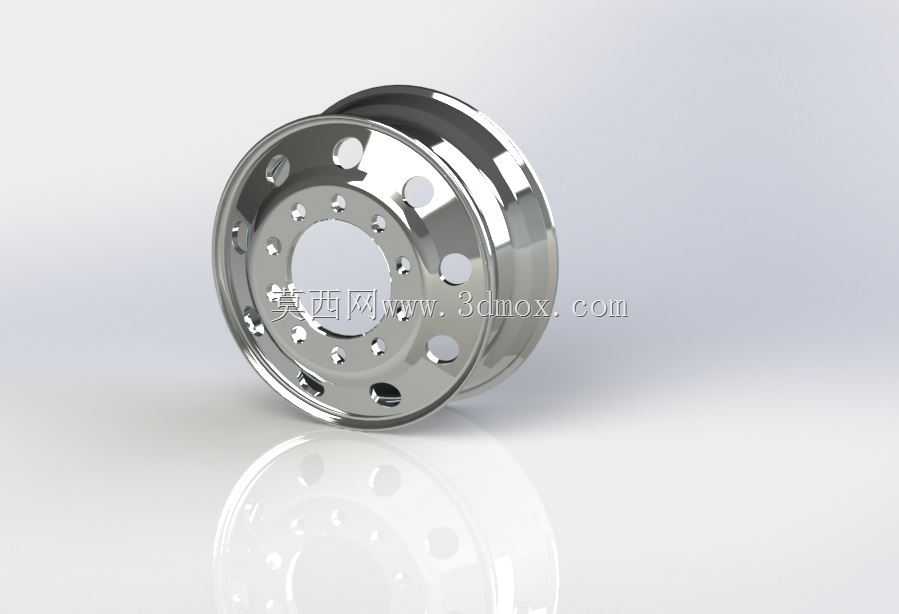

　　在商用车底盘行走系统的部件选型与结构设计工作中，钢制轮毂是连接轮胎与车桥轴头的核心承载部件，其结构合理性直接影响整车行驶的安全性、承载能力与动平衡表现。本次设计的轮毂采用商用车常用的深槽轮辋结构，整体为热轧钢板冲压焊接成型，轮辋部分的胎圈座角度匹配标准载重子午线轮胎的安装要求，轮缘高度符合对应载荷等级的国标尺寸规范，避免车辆在重载转弯、颠簸路面行驶时出现轮胎脱圈的风险。轮辐部分采用等强度变截面设计，从中心安装面到轮辋焊接位置的厚度平滑过渡，既保证轴头扭矩传递的刚性，又尽可能降低部件自身重量，减少整车非簧载质量，提升行驶平顺性。中心安装孔与轴头的配合尺寸按照过渡配合公差设计，周边均匀分布的螺栓孔位置度严格控制在0.1mm以内，

　　保证轮毂安装到车桥后端面跳动与径向跳动满足动平衡要求，避免高速行驶时出现车轮抖动的问题。轮辐上开设的多个圆形减重孔，除了降低部件自重外，还能为制动鼓提供散热通风通道，连续制动工况下可以引导气流带走制动摩擦产生的热量，降低制动系统热衰退的风险。轮辋与轮辐的连接位置采用满焊结构，焊接坡口在建模阶段就做了预留，焊后打磨余量也在三维模型中做了标注，方便后续工艺人员编制冲压焊接工艺文件。设计过程中重点校核了螺栓孔周边的应力分布，在满载冲击载荷工况下，安装面的应力集中区域做了局部加厚处理，避免长期交变载荷作用下出现螺栓孔开裂的失效问题。气门嘴的安装位置在轮辋侧面做了沉台设计，既保证气门嘴安装后不会突出轮辋外表面造成磕碰损坏，

　　又预留了足够的充气操作空间。整个轮毂的安装边界尺寸完全匹配对应吨位商用车的转向节与制动鼓尺寸，安装后与周边制动管路、转向拉杆的间隙都做了运动干涉校核，满载跳动、最大转向角度下都不会出现部件剐蹭的问题。这类钢制轮毂主要应用于中重型载货汽车、客运客车的非驱动桥与驱动桥，相比铝合金轮毂具备更高的抗冲击能力，更适合复杂路况下的重载运输场景，建模过程中所有圆角、倒角都按照实际冲压工艺要求做了还原，没有出现工艺无法实现的尖锐棱角结构，方便后续直接导出工程图用于生产制造。
