五辐镂空改装汽车轮毂结构设计

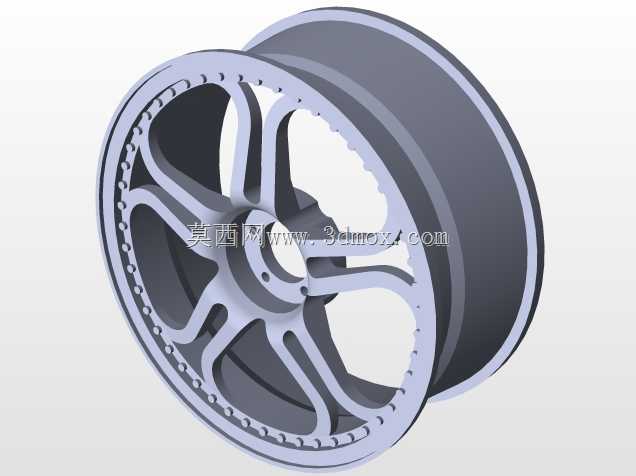

　　这款轮毂的结构设计首先围绕乘用车改装场景的实际需求展开，日常道路行驶中，轮毂需要同时承载整车垂向载荷、传递转向与驱动扭矩，还要承受过坎、变道时的侧向冲击，因此在辐条构型上没有采用过多细碎的装饰性结构，而是用五组大弧度弯曲的主辐条从中心安装座向外延伸至轮辋边缘，每根辐条的截面从中心到轮缘做了渐变收窄处理，靠近轮毂中心座的位置截面厚度更大，能将螺栓锁紧的预紧力均匀分散到整个轮盘，避免应力集中在安装孔周边，长期行驶后出现安装位开裂的问题。轮辋部分采用了等宽的深槽结构，轮缘位置做了加厚的凸边设计，既可以在轮胎安装时提供足够的卡合限位，保证轮胎充气后与轮辋的密封贴合，也能在车辆低速蹭到路肩时，优先由加厚轮缘承受剐蹭冲击力，

　　避免损伤辐条主体结构。轮盘外圈靠近轮辋的位置均匀布置了一圈小圆孔，这些孔位并非装饰用途，一方面是为了平衡轮辋整体的转动惯量，让轮毂高速旋转时的动平衡更容易校准，减少高速行驶时的方向盘抖动问题，另一方面也能在车辆制动时，为刹车卡钳和刹车盘提供额外的通风通道，行驶过程中气流可以通过这些孔位穿过轮盘，带走制动系统摩擦产生的热量，避免长时间制动后刹车热衰减影响制动性能。中心安装座的位置预留了标准的螺栓孔位，孔位的分布圆直径按照常规乘用车的轮毂安装规范设计，中心孔的尺寸也匹配多数家用车型的轴头直径，安装时可以直接贴合轴头定位面，不需要额外加装变径圈就能保证同轴度，减少高速旋转时的径向跳动。辐条之间的镂空区域做了大尺寸的开口设计，

　　除了进一步降低轮毂自身的非簧载质量，提升悬挂系统的响应速度之外，也预留了足够的刹车卡钳避让空间，即使改装大尺寸的多活塞刹车卡钳，也不会出现辐条蹭卡钳的问题，不需要额外加装垫片调整轮距。整个轮毂的外形轮廓没有尖锐的棱角，所有辐条的边缘都做了圆角过渡处理，一方面是铸造或者锻造加工时更容易脱模，减少加工过程中的应力残留，另一方面日常使用中也能降低棱角位置的应力集中，在受到冲击时不会从棱角位置萌生裂纹。轮辋的内侧预留了气门嘴的安装孔位，孔位位置避开了辐条的遮挡，安装轮胎时可以很方便地安装气门嘴，后续充气、检测胎压也不会被辐条阻挡。从安装边界来看，这款轮毂的偏距设计兼顾了轮距与翼子板的匹配，安装后轮胎不会超出车身翼子板范围，

　　也不会向内蹭到悬挂的摆臂或者减震器结构，适配多数紧凑型、中型家用轿车的改装需求，不需要对车身悬挂结构做额外改动就能直接安装。实际使用场景中，这种五辐镂空的结构除了性能层面的优势，日常清洁也更加方便，辐条之间的大空隙可以很容易地伸进去擦拭轮辋内侧和辐条背面，不会像多辐细密结构的轮毂那样容易积攒刹车粉难以清理。设计过程中也充分考虑了不同工况下的受力特性，在车辆急加速时，扭矩从中心安装座通过辐条传递到轮辋带动轮胎转动，大截面的辐条根部可以承受大扭矩输出时的剪切力，不会出现辐条变形的问题；在紧急制动时，制动力反向从轮辋通过辐条传递到中心座，渐变的辐条截面可以均匀分散制动力带来的冲击，避免局部受力过大。轮缘的加厚设计也考虑了轮胎拆装的需求，使用扒胎机拆装轮胎时，工具的作用力主要作用在加厚的轮缘位置，不会损伤轮盘的辐条结构，多次拆装轮胎也不会导致轮辋变形。
