齿圈切割工序用环形支撑托架结构

项目分类:工装 发布时间:2022-03-16 ID:579453
  • 齿圈切割工序用环形支撑托架结构

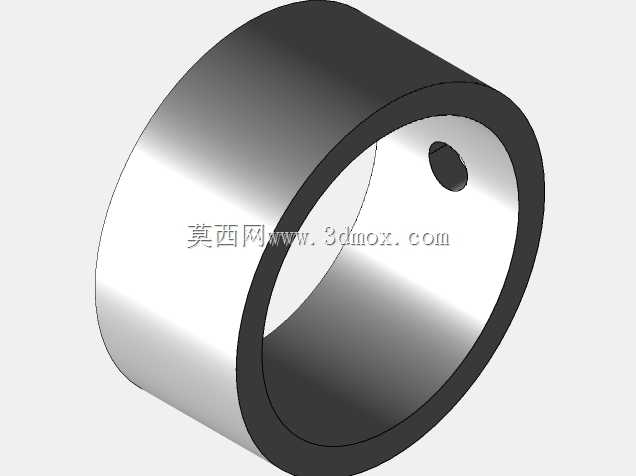

  在齿轮加工车间的齿圈精密切割工序里,这类环形托架是工位上不可缺少的定位支撑构件,主要承担齿圈坯件装夹时的径向定位与轴向承托作用,避免切割过程中坯件因切削力产生径向窜动或端面翘曲,保证齿圈齿形切割的形位公差符合工艺要求。不同于普通的轴类工装,该托架采用整体厚壁筒式结构,没有多余的分体拼接结构,从根源上消除了拼接缝隙带来的装夹定位误差,筒壁的厚度经过切削力校核,能够覆盖直径120mm至180mm区间的齿圈坯件装夹需求,内孔与外圆的同轴度公差控制在0.02mm以内,保证坯件套入后不会出现偏心偏移。托架侧壁开设的径向小孔,是为了配合工位上的紧定螺钉实现坯件的周向锁止,小孔的位置经过受力计算,刚好对应齿圈坯件装夹后的非加工区域,

  避免紧定螺钉的顶紧力作用在待切割齿形的对应位置,造成坯件局部变形影响最终加工精度。从设计思路上看,该托架没有采用常见的三爪卡盘式装夹结构,是考虑到齿圈属于薄壁环形件,三爪卡盘的多点集中夹紧很容易造成坯件的圆度变形,而整体筒式结构的内孔与齿圈坯件外圆采用小间隙配合,配合面的接触面积更大,夹紧力可以均匀分布在坯件整个外圆柱面上,即使切割时切削力达到1200N,坯件的圆度变形量也能控制在0.01mm以内,完全满足精密齿圈的加工精度要求。安装边界方面,该托架的下端面设计为平整的定位基准面,表面粗糙度达到Ra1.6,可以直接固定在切割机的工作滑台上,不需要额外加装过渡连接板,下端面与内孔轴线的垂直度公差控制在0.015mm以内,

  保证托架装夹后轴线与切割机主轴的进给方向平行,避免切割出的齿形出现锥度误差。实际生产场景中,这类托架除了用于齿圈的切割工序,也可以适配同尺寸区间的环形零件的磨削、钻孔工序的装夹定位,只需要更换对应规格的紧定螺钉即可,不需要重新制作整套工装,能够有效降低车间的工装制作成本。筒壁的材质选用45号钢经调质处理,表面硬度达到HB220-250,既有足够的刚性承受切削冲击,又有一定的韧性避免长期使用后出现开裂,内孔表面经过高频淬火处理,硬度达到HRC40-45,耐磨性能优异,长期反复装夹坯件也不会出现内孔磨损导致的配合间隙变大问题,正常工况下的使用寿命可以达到3年以上。设计过程中特意规避了复杂的内腔结构,整个托架的内外壁均为光滑圆柱面,

  没有退刀槽、凸台等容易积留切削屑的结构,每次加工完成后只需要用压缩空气吹扫即可清理干净残留的铁屑,不需要人工抠除缝隙里的杂物,能够有效缩短工位的辅助准备时间。侧壁的径向小孔采用螺纹孔设计,与紧定螺钉的配合精度达到6H级,锁止时不会出现螺钉晃动导致的坯件偏移,小孔的深度控制在筒壁厚度的三分之二处,既保证了足够的螺纹啮合长度,又不会钻通筒壁导致切削液从孔位渗漏到托架下方的滑台导轨上。在进行三维建模时,该结构的所有尺寸均按照工艺要求进行了参数化设置,内孔直径、筒壁厚度、总高度、螺纹孔位置都可以根据不同规格的齿圈加工需求进行快速调整,不需要重新绘制草图,能够大幅缩短同类型工装的设计周期。实际装配测试时,该托架与切割机滑台的连接采用内六角沉头螺钉固定,螺钉孔均匀分布在下端面的安装边上,沉头孔的深度经过精确计算,螺钉锁紧后头部不会高出下端面,保证托架与滑台表面完全贴合,不会出现安装倾斜的问题。
