拉杆式直线位移检测传感组件结构

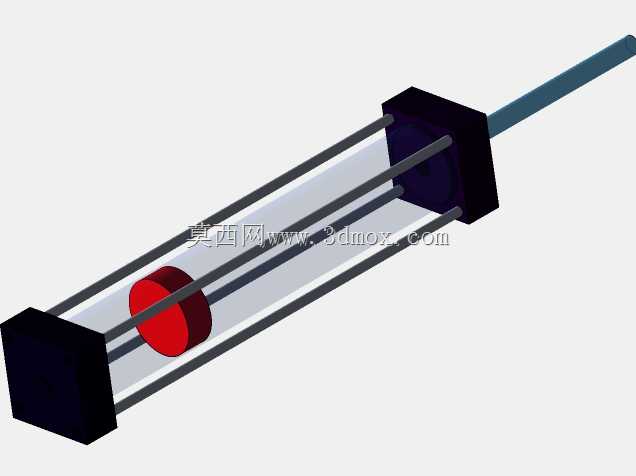

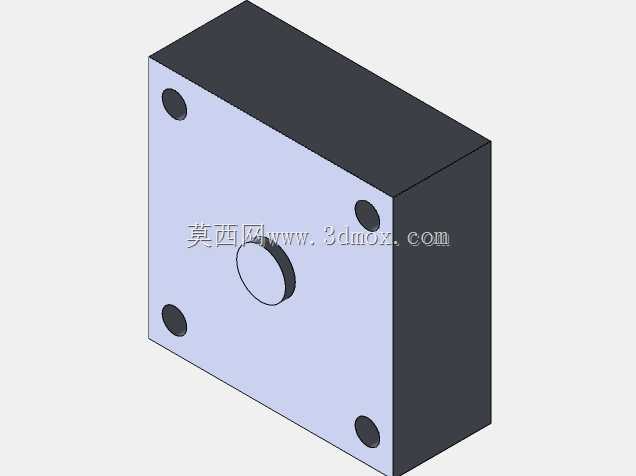

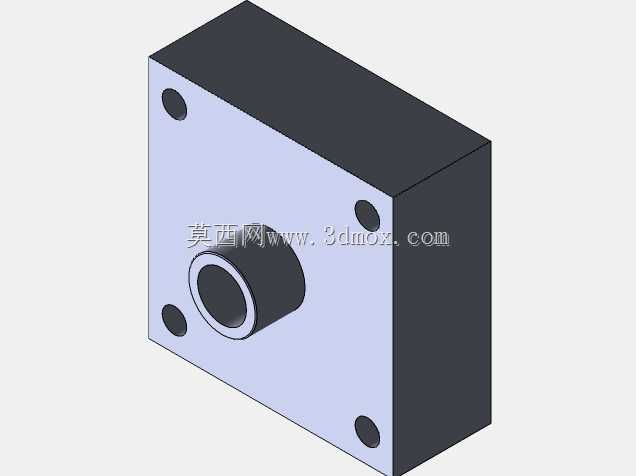

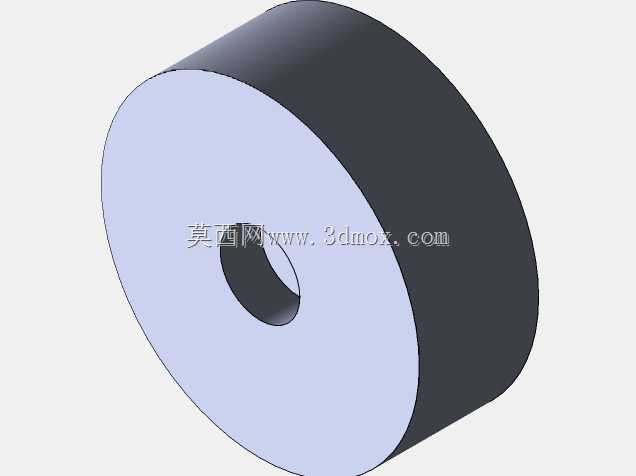

　　这类拉杆式直线位移传感结构，常被集成在各类需要精准位置反馈的工业设备回路里，比如液压机滑块行程检测、注塑机开合模位置校准、自动化生产线工件移位定位、阀门开度反馈等场景，核心作用是把机械部件的直线位移量转化为可被控制系统识别的电信号，为设备闭环控制提供实时位置数据。从结构设计来看，整体采用方型端座加拉杆的布局，两端的黑色方形端座承担主体支撑与安装固定功能，三根平行布置的光杆拉杆既作为内部滑动组件的运动导向轨道，也承担两端座的连接加固作用，保证整体结构在拉杆伸缩过程中不会出现偏摆变形。内部的红色环形部件是滑动磁环或者电刷组件，套在中心的测杆外侧，随着测杆的轴向移动，这个滑动组件会沿着三根导向杆平稳滑动，不会出现卡滞或者径向窜动，

　　保证检测精度的稳定性。设计时需要重点考虑安装边界，两端的方形端座预留了安装孔位，安装时要保证测杆的运动方向和被测部件的位移方向完全同轴，侧向载荷不能超过设计阈值，否则会加剧内部导向结构的磨损，缩短使用寿命。测杆伸出端做了光滑过渡处理，方便和被测运动部件做连接，连接时优先采用柔性连接头，抵消安装时的微小同轴度误差，避免硬连接带来的侧向力损坏内部传感元件。主体外壳采用透明防护结构，既可以直观观察内部滑动组件的运动状态，也能阻挡车间环境里的粉尘、切削液溅入内部，防护等级适配常规工业车间的使用环境。这类传感组件的行程覆盖范围较广，不同行程规格的产品整体长度随量程变化，选型时需要预留足够的安装空间，既要保证满量程时测杆不会完全脱出，

　　也要保证零位时测杆不会顶死端座。内部的导向杆采用耐磨材质加工，表面做硬化处理，长期往复滑动也不会出现明显磨损间隙，滑动组件和导向杆的配合间隙控制在极小范围内，保证重复定位精度满足工业控制要求。在实际设备调试中，这类传感结构的输出信号线性度较好，安装完成后只需要做两端量程校准即可投入使用，日常维护只需要定期清理测杆表面的积尘，避免杂物带入端座的密封位置即可，不需要复杂的保养流程。
