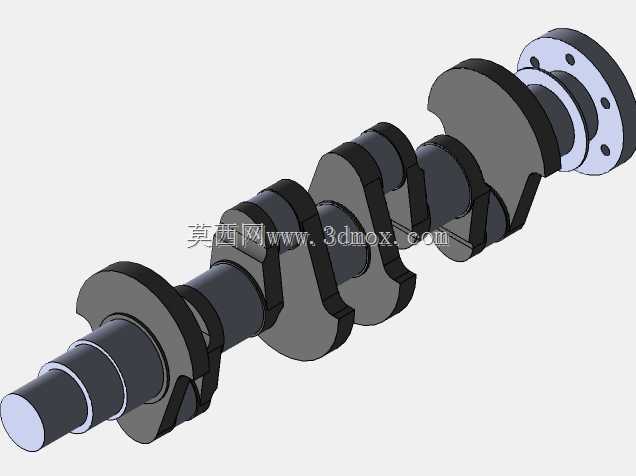

四缸内燃机用整体式曲轴结构设计

　　在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，这款适配四缸机型的曲轴，在结构设计阶段就充分考虑了四缸机的点火顺序与动平衡特性，四个曲柄销按照90度相位角排布，能够抵消二阶往复惯性力带来的整机振动，让动力输出过程更平顺。从实际应用场景来看，这类曲轴广泛搭载于小排量乘用车、轻型载货车辆的汽油或柴油动力单元中，也可适配小型固定式发电机组、农用作业机械的四缸动力端，在持续高转速运转工况下，需要承受交变的弯曲载荷与扭矩冲击，因此结构设计上对各轴段的过渡圆角、油道布局都做了针对性优化。主轴颈与曲柄销的表面均设计有均匀的润滑油道开孔，能够在压力润滑系统工作时，让机油持续输送到轴瓦配合面，

　　形成稳定的油膜降低摩擦损耗，同时带走轴颈表面摩擦产生的热量，避免长时间高负荷下出现烧瓦、抱轴的故障。安装边界上，曲轴一端的法兰盘用于固定飞轮与动力输出连接结构，法兰端的螺栓孔位置度公差控制严格，能够保证飞轮装配后的动平衡精度，避免运转时出现端面跳动；另一端的轴颈用于驱动正时机构、机油泵等附件，轴段的直径与配合长度完全匹配主流四缸机型的缸体主轴承座尺寸，不需要额外修改缸体结构即可完成装配。设计过程中，曲柄臂的外形采用了变截面的流线型结构，在保证曲柄臂抗弯、抗扭强度的前提下，尽可能去除冗余的材料重量，降低曲轴整体的转动惯量，让发动机的转速响应更灵敏，同时各曲柄臂上预留的平衡块结构，能够在曲轴精加工阶段做动平衡去重处理，

　　将整体动平衡量控制在允许的公差范围内，减少高速运转时对主轴承的冲击载荷。各轴颈与曲柄臂的连接位置都采用了大圆角过渡设计，避免应力集中导致的曲轴疲劳断裂问题，这也是曲轴结构设计中最核心的细节要点，很多早期的曲轴失效案例，都是因为过渡圆角过小，在交变载荷长期作用下从圆角位置萌生裂纹，最终出现断轴故障。
