平行四连杆折叠支撑铰接结构

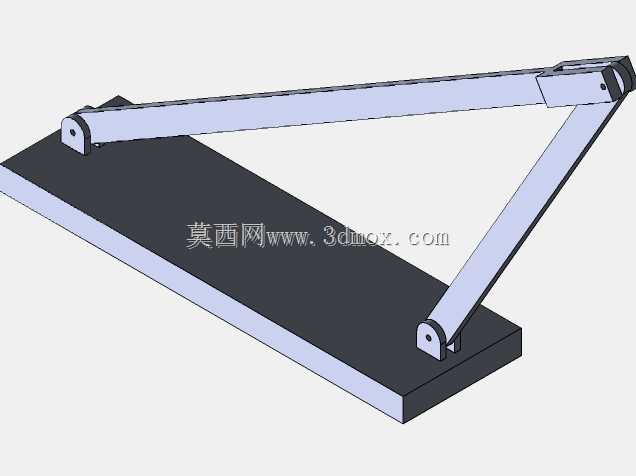

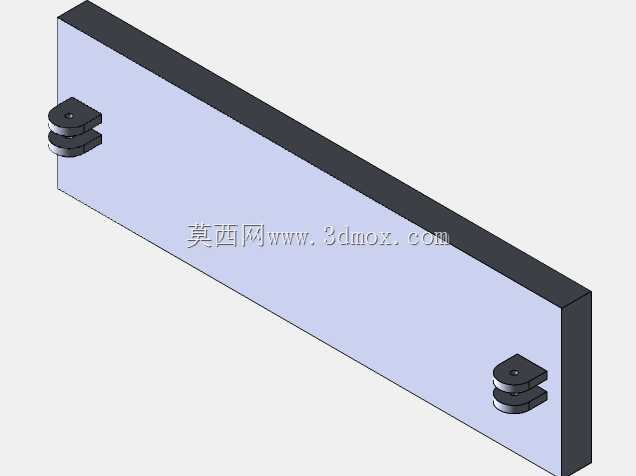

　　该平行四连杆铰接支撑结构，核心依托平行四边形机构的运动特性实现平稳的折叠与展开动作，在各类需要角度调节、位置支撑的工装夹具、小型设备翻盖、轻型工作台面调节场景中应用广泛。从结构设计逻辑来看，整套构件以底部矩形安装基座作为固定承载端，基座两端设置铰接支座，分别连接两根长度不等的支撑臂，两根支撑臂的另一端共同铰接于上部活动安装端，形成稳定的平行四连杆运动副，运动过程中上部安装端始终保持与基座平行的姿态，不会出现角度偏转，能够为被支撑物件提供稳定的水平承载面。设计过程中对铰接点的位置做了反复校核，将转动副的间隙控制在合理范围内，既保证连杆转动时无卡滞，也避免间隙过大导致支撑状态下出现晃动。安装边界方面，底部基座为规整矩形结构，

　　预留的铰接安装孔位同轴度公差控制在0.02mm以内，可直接通过螺栓固定在各类设备的安装平面上，不需要额外加工适配结构；上部活动端同样预留标准安装孔位，可直接连接需要支撑调节的面板、载物台等部件。整套结构展开时支撑臂形成稳定的三角受力形态，可承受垂直方向的均匀载荷，折叠后整体厚度仅为基座与单根支撑臂的厚度之和，占用空间极小，适合对收纳尺寸有严格要求的应用场景。在实际使用中，该结构可根据承载需求调整支撑臂的截面尺寸与材质，轻型应用场景可采用铝合金材质降低整体重量，重载场景可更换为碳钢材质并做表面防锈处理，铰接轴处可加装铜套降低转动磨损，延长结构使用寿命。结构的运动行程由支撑臂的长度直接决定，设计时可根据实际需要的展开高度调整臂长参数，

　　不需要改动整体的铰接布局逻辑，具备较强的参数化改型适配能力。从受力角度分析，该结构在展开至最大支撑角度时，连杆受力以轴向压应力为主，不存在额外的弯矩负载，因此材料利用率较高，在同等承载能力下相比单臂支撑结构重量更轻，运动过程中两根连杆同步转动，不会出现运动死点，操作时仅需要施加较小的力即可完成展开与折叠动作，不需要额外的助力结构。
