直列四缸发动机气缸体结构设计

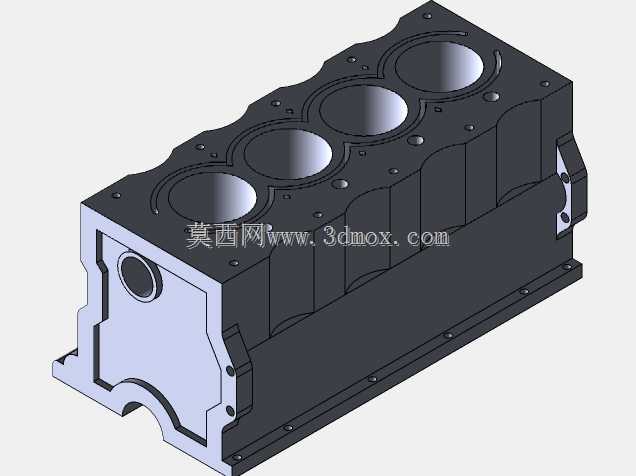

　　这款直列四缸气缸体是内燃机核心承载构件，主要适配小排量乘用车动力总成，也可配套小型工程机械、农用动力机组的动力单元使用，是整个发动机的装配基准骨架。从结构设计来看，缸体采用整体式铸铁架构思路，四个气缸孔沿长度方向等距直线排布，缸孔周边预留了均匀分布的螺栓过孔，用于后续缸盖装配时的压紧固定，孔位排布经过受力校核，能保证缸垫密封面的压力均匀分布，避免工作过程中出现燃气冲蚀、冷却液渗漏的问题。缸体侧壁集成了冷却液流道的空腔结构，工作时冷却液可在腔体内循环带走缸套周边的热量，避免活塞往复运动时出现过热拉缸的故障；下部预留了曲轴安装的主轴承座位置，弧形的轴承座安装面与缸体主体一体铸造成型，能承受曲轴高速旋转带来的交变冲击载荷，

　　相比分体式轴承座结构拥有更好的整体刚性。侧面设计的圆形通孔是冷却液管路的接口位置，可对接整车冷却循环回路，接口周边的加厚凸台结构能避免管路安装时出现应力开裂。缸体底部的安装法兰面加工有均匀分布的固定孔，可与油底壳完成密封装配，法兰面的平面度公差控制在微米级，能保证密封胶条的压紧效果，避免机油渗漏。从安装边界来看，缸体整体为长方体构型，长度方向适配四缸的点火间隔排布，宽度方向预留了进排气侧附件的安装空间，侧面的凸台结构可用于安装机油滤清器、冷却管路支架、传感器安装座等附属部件，所有安装孔位的位置度都经过装配校验，能满足量产装配的公差要求。设计过程中针对缸体的壁厚做了梯度优化，受力集中的主轴承座、缸孔周边区域做了加厚处理，

　　非受力的侧壁区域做了适度减薄，在保证整体刚性满足爆压工况要求的前提下，尽可能降低缸体的整体自重，兼顾动力输出效率与轻量化需求。缸体的外部加强筋沿载荷传递方向排布，可将缸盖传递的燃烧冲击力均匀分散到整个缸体结构上，避免局部应力集中导致的缸体开裂问题，适配常规民用动力的全工况使用寿命要求。
