长条式光电传感安装基座结构设计

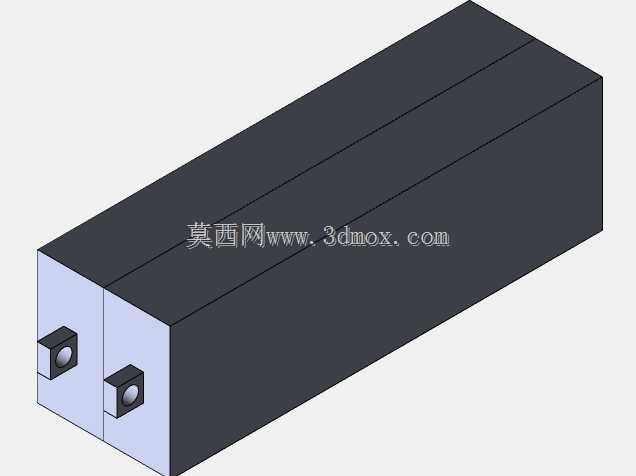

　　这款长条式传感安装基座，主要面向自动化产线的物料到位检测、工位位置确认场景设计，适配漫反射式光电传感元件的安装需求，在流水线分拣、小型工件装配工位中，可直接嵌入型材架的预留槽位完成固定，无需额外设计转接支架。从结构设计逻辑来看，整体采用长方体主构型，长度方向预留了连续的内凹走线槽，传感元件的连接线可完全收纳于槽内，避免产线运行过程中线缆剐蹭工件、被运动部件拉扯的风险，走线槽两端做了圆弧过渡处理，穿线时不会刮伤线缆绝缘层。基座一端设计了嵌入式传感头安装位，采用台阶孔结构，传感头插入后可通过侧面的紧定螺钉完成锁紧，安装位的端面与基座长度方向保持垂直，保证传感头的检测光路与安装基准面平行，检测距离的调校误差可控制在极小范围内。

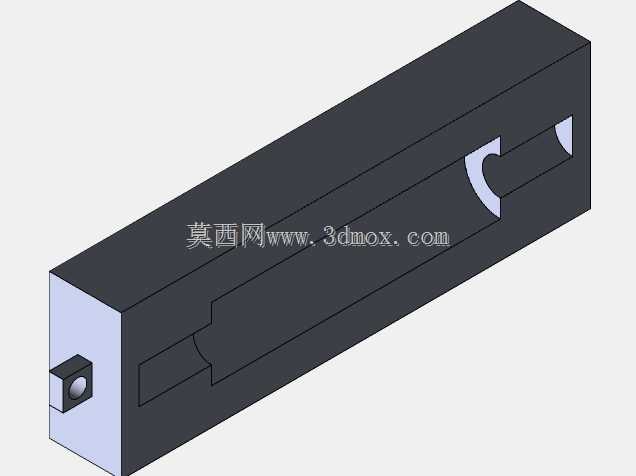

　　基座侧面设计了对称的月牙形限位卡槽，安装时可配合型材上的弹性卡销快速完成定位，不需要反复调整安装位置，卡槽的深度经过适配设计，卡入后基座不会沿长度方向窜动，同时也支持快速拆卸维护，不需要完全拧松固定件即可将基座从安装位抽出。考虑到工业现场的安装边界，基座的整体截面尺寸控制在适配常用20系列铝型材的槽宽范围，安装时不会突出型材表面过多，避免与周边运动的工装夹具发生干涉，基座的底面做了平面度处理，与型材安装面贴合后不会出现翘曲，保证长期运行过程中传感头的检测角度不会发生偏移。基座的壁厚设计兼顾了结构强度与轻量化需求，日常使用中不会因为轻微的磕碰出现形变，同时整体重量较轻，安装在移动工位上也不会增加过多的负载。

　　走线槽的内部宽度可容纳三根直径3mm以内的线缆，适配带电源线与信号线的常规三线制光电传感器，槽体边缘做了倒角处理，装配时不会割伤操作人员的手部。传感头安装位的孔径适配市面主流的M6圆柱形光电传感头，不需要额外加工衬套即可完成装配，降低了现场安装的加工成本。
