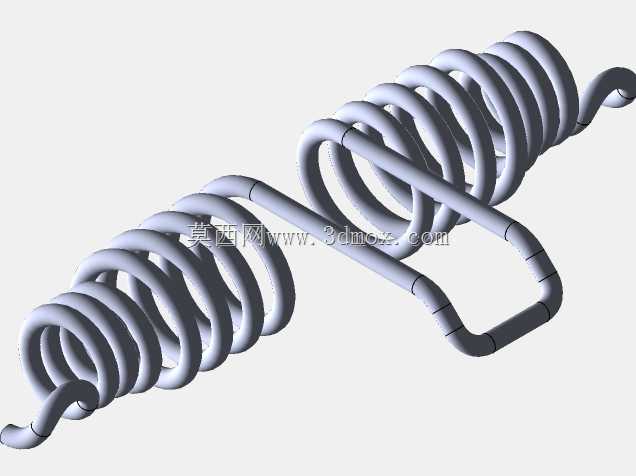

双圈带挂钩拉伸弹簧结构设计

　　这款双圈拉伸弹簧的设计，最初是面向小型自动化设备的复位机构需求展开的，在轻工装配、检测治具这类需要小行程往复复位的场景里，这类带一体成型挂钩的弹簧应用占比很高。从结构上看，两端的挂钩采用了与簧丝一体弯折成型的工艺，没有额外焊接或拼接的结构，避免了焊接位置应力集中导致的断裂风险，挂钩的弯折半径做了放大处理，在挂接安装销的时候，不会因为长期往复拉扯出现挂钩根部开裂的问题。中间的螺旋簧体采用等节距设计，圈与圈之间在自由状态下是紧密贴合的，这也是拉伸弹簧和压缩弹簧最直观的结构差异，这种紧密贴合的结构能保证弹簧在受拉初始阶段就可以提供稳定的弹力输出，不会出现空行程。设计过程中，簧丝的线径选择是结合负载需求确定的，

　　针对10-50N的常规复位拉力场景，线径匹配对应弹簧钢材质的弹性模量，能保证在额定拉伸行程内，弹力线性度偏差控制在合理范围内，不会出现弹力骤变的情况。两端的双圈结构是特意做的强化设计，靠近挂钩位置的两圈簧体做了轻微的并紧处理，能分散挂钩传递过来的拉力，避免首圈簧体因为应力集中出现永久变形。安装边界上，这类弹簧的安装不需要额外的固定座，只需要在对应安装位置设置直径匹配的挂销即可，挂销的直径需要略小于挂钩的内圈直径，预留出弹簧受拉时的轻微摆动余量，避免挂钩和挂销之间出现卡滞。在实际设备运行中，这类弹簧常被用在传感器触发复位、小型翻盖机构回弹、治具夹紧复位的位置，相比扭簧和压缩弹簧，拉伸弹簧的安装空间更紧凑，不需要预留轴向的压缩空间，

　　只需要在两个挂点之间预留出弹簧自由长度加上额定拉伸行程的距离即可。簧体的表面没有做额外的涂装处理，保留了弹簧钢本身的金属质感，后续如果应用在潮湿或者有腐蚀的场景，可以在这个模型基础上增加表面镀锌或者喷塑的工艺调整，模型的螺旋特征是通过螺旋扫描特征生成的，挂钩部分的弯折曲线做了曲率连续处理，在做有限元应力分析的时候，不会因为尖角特征出现应力计算失真的问题，能直接导入仿真软件做拉力和疲劳寿命的模拟计算。
