自行车护手防护结构三维设计

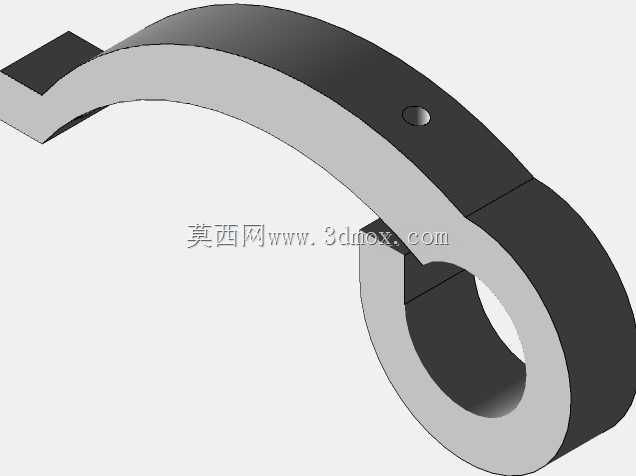

　　日常通勤、山地越野等骑行场景中，车把护手是直接关系骑行安全与操控体验的关键配件，这款护手结构的设计，核心围绕骑行过程中的手部防护、操控适配两大核心需求展开，没有冗余的装饰性结构，所有曲面与连接位都服务于实际使用场景。从实际使用场景来看，该护手主要适配常规通勤自行车与入门级山地车的平直车把，安装位置位于车把握把外侧与刹车手柄之间的区域，既不会干涉刹车、变速手柄的正常扳动行程，也能在车辆发生侧滑、磕碰时，率先承接外部冲击力，避免手部直接与硬质障碍物、地面发生剐蹭撞击，同时在低温骑行环境下，也能一定程度阻挡迎面气流直吹手背，降低手部冻僵影响操控的概率。设计过程中，首先确定了安装边界：夹持结构适配直径22-26mm的标准自行车车把管径，

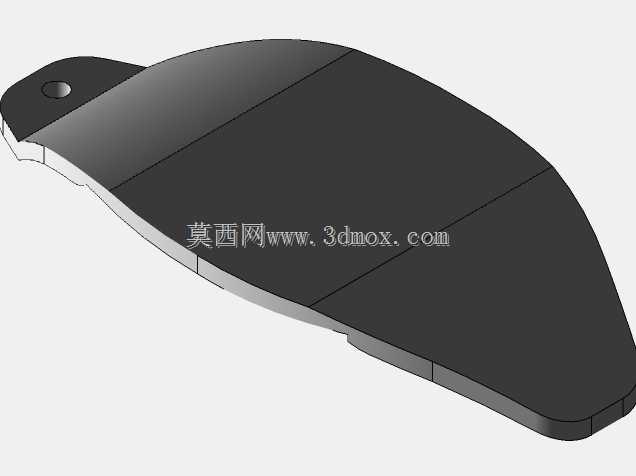

　　夹持位预留了防滑齿槽，安装时无需额外打孔，通过紧固件锁紧即可固定，不会对原车把结构造成破坏，整体外伸长度控制在120mm以内，宽度覆盖整个手背区域，不会超出车把整体宽度过多，避免在狭窄空间推行时剐蹭周边物体。结构形态上，护手主体采用贴合手背自然弧度的曲面设计，外侧做了圆弧过渡处理，没有尖锐棱角，受力时能将冲击力均匀分散到整个支撑面，不会出现应力集中导致的断裂问题；靠近车把的一侧做了内凹避让，预留出刹车线、变速线的走线空间，不会出现线管被挤压导致变速、刹车卡顿的问题。材质适配方面，该结构预留了两种材质的装配位，主体支撑部分可采用玻纤增强尼龙材质，兼顾韧性与抗冲击性能，外侧接触区域可包覆软质橡胶层，在发生磕碰时起到缓冲作用，

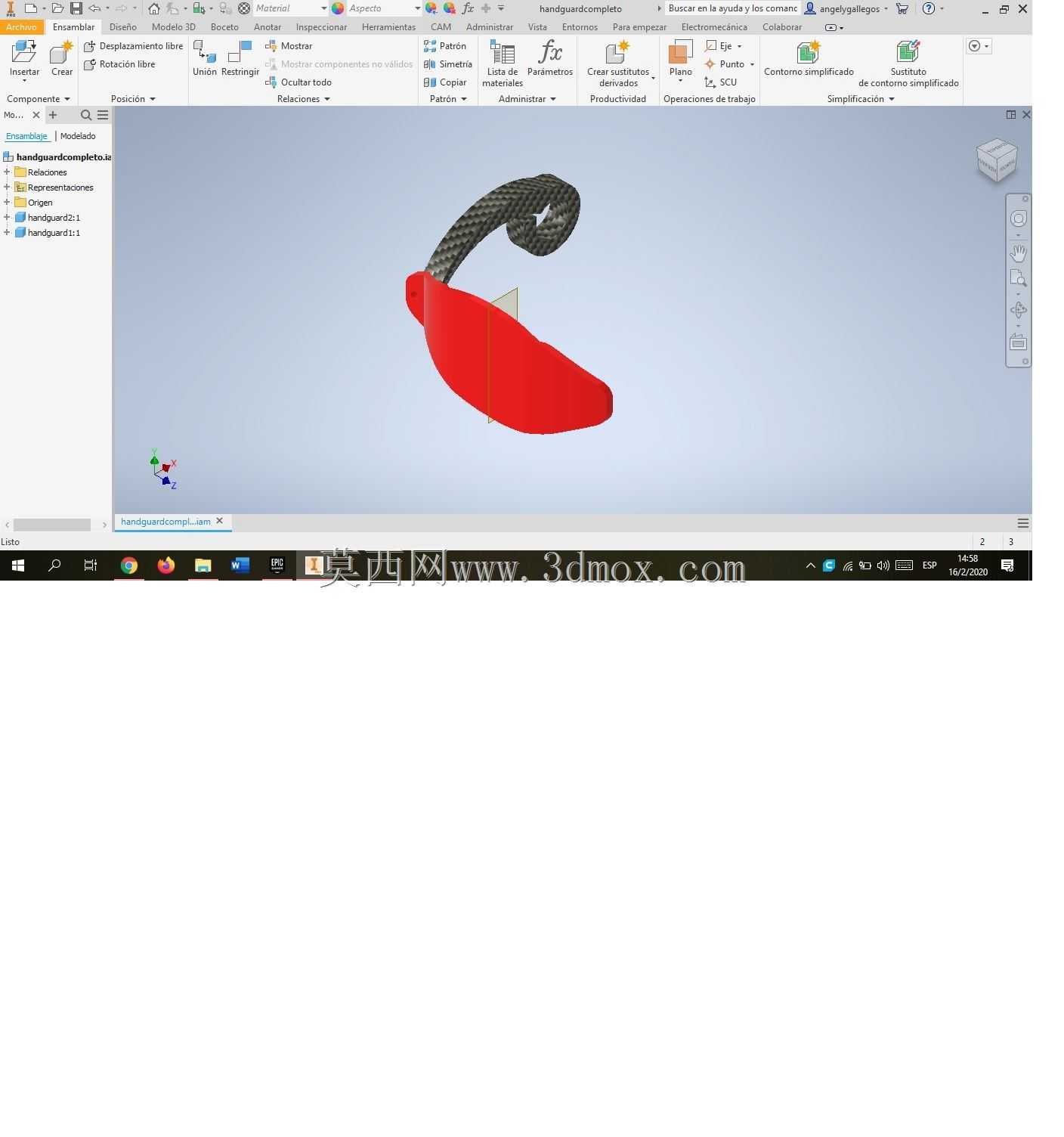

　　同时也能在手部意外碰到护手时减少硬接触的不适感。从建模逻辑来看，整个结构先从安装基准面出发，先确定夹持位的同轴度，保证安装后护手与车把保持垂直，不会出现歪斜偏移，再通过人体手部自然握持车把时的轮廓曲线生成护手的支撑曲面，反复调整曲面的倾斜角度，确保不同手型的用户在正常握姿下，手背都能处于护手的防护覆盖范围内，同时不会因为护手位置过高影响转向操作。连接部位做了加强筋设计，在不增加整体壁厚的前提下提升结构强度，避免受到侧向撞击时从夹持根部断裂，整体壁厚控制在2.5-3mm，既满足强度要求，也不会让配件过于笨重，增加车把的额外负载。
