德文西威尔逊自行车连接辍学结构件

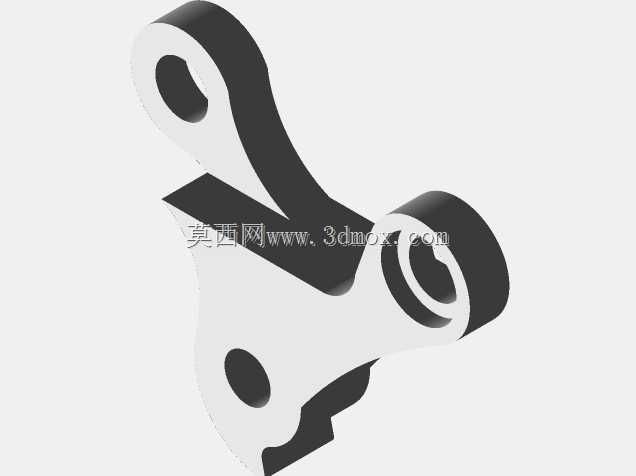

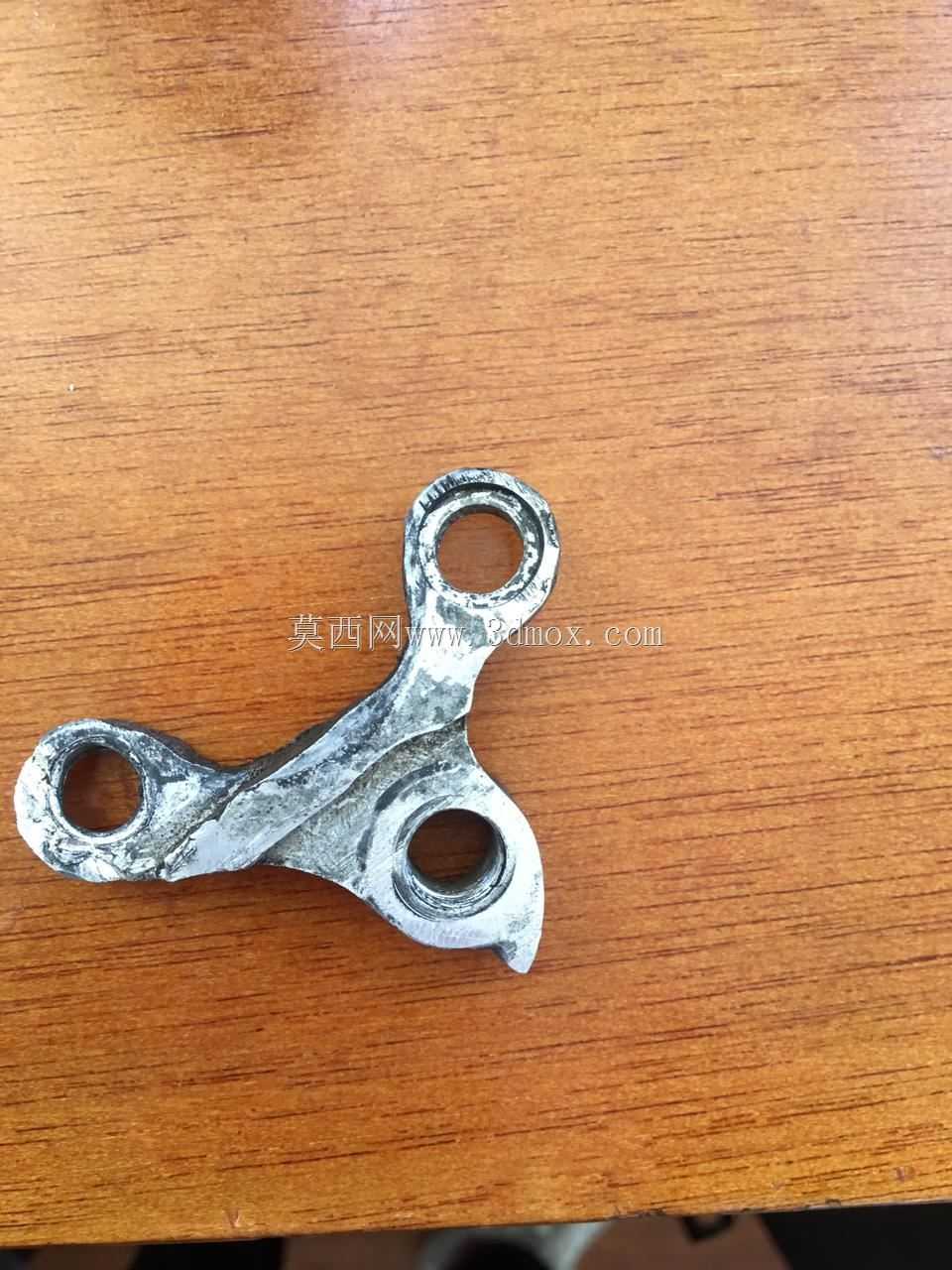

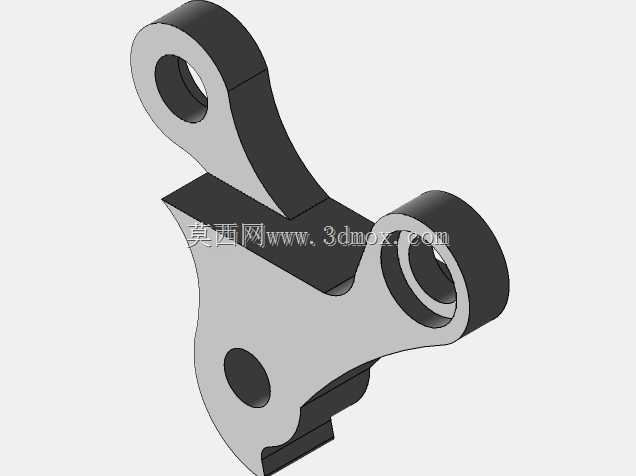

　　该零件作为devinci wilson Dh速降自行车的专属连接构件，主要应用于山地速降自行车的车架与传动、制动系统的衔接位置，承担骑行过程中多向载荷的传递与分散作用，是保障车架结构完整性与骑行操控稳定性的关键受力件。在实际骑行场景中，速降自行车需要持续应对颠簸路面的冲击、过弯时的侧向扭力以及制动时的反向拉扯力，该构件的三孔异形结构设计，恰好匹配车架管材、后拨挂载点与刹车安装座的空间位置，能够将不同方向的作用力通过自身的异形曲面均匀传导至车架主体，避免局部应力集中导致的构件断裂或车架变形。从设计思路来看，该零件采用非对称的异形轮廓，三个安装孔的中心距经过精准测算，既保证了与周边部件的安装同轴度，

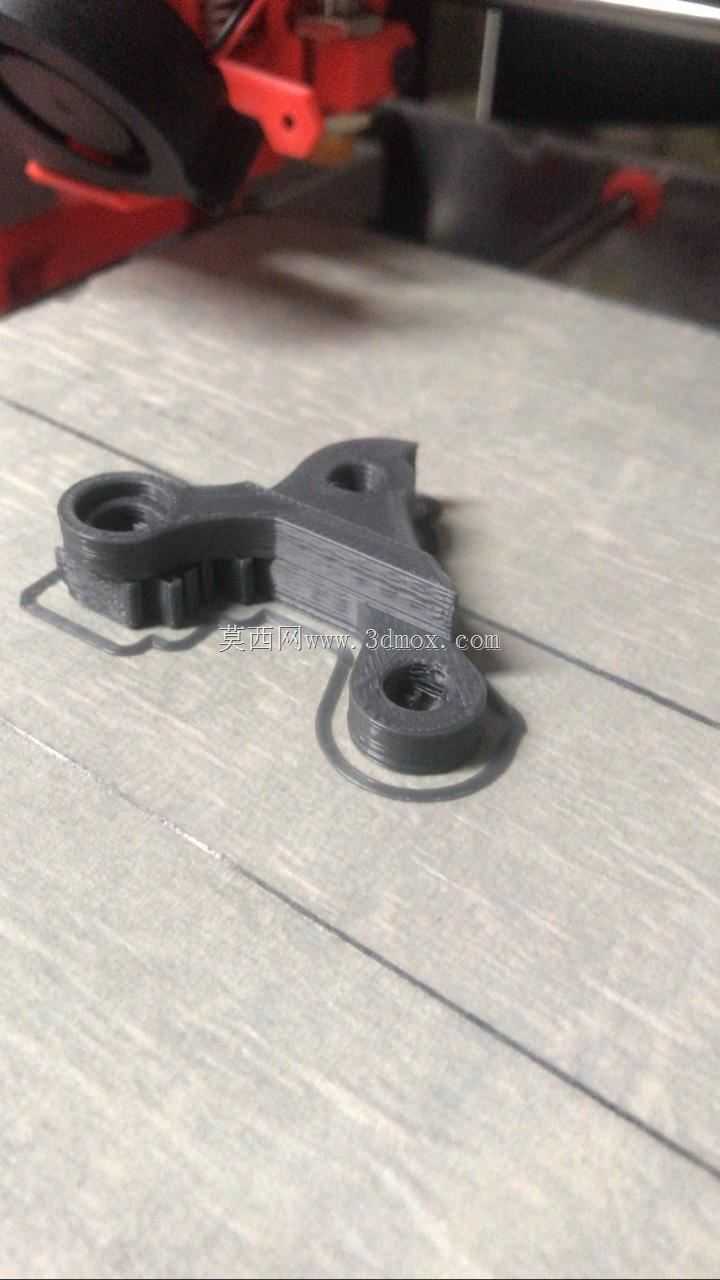

　　又通过曲面过渡的结构削减了不必要的材料冗余，在满足13毫米铝材加工强度要求的前提下，尽可能降低了零件自重，适配速降自行车对部件轻量化与高强度的双重需求。零件的安装边界需要严格匹配车架对应位置的安装孔位公差，三个孔位的孔径公差控制在机械加工常用的h7级别，安装面的平面度要求保证与对接部件的贴合度，避免装配后出现间隙导致的受力偏移。在实际加工验证环节，先通过3D打印制作样件进行装配干涉检查与尺寸校核，确认孔位位置、曲面轮廓与周边的后变速器、刹车夹器等部件不存在运动干涉后，再采用铝材进行数控铣削加工，加工过程中需要重点控制曲面过渡区域的表面粗糙度，避免应力集中点的产生，同时三个安装孔的端面需要做倒角处理，消除装配时的锐角刮擦风险，

　　也能提升螺栓锁紧时的贴合紧密性。该零件的外形轮廓完全贴合速降自行车后三角区域的空间布局，不会额外占用轮胎跳动的缓冲空间，在大行程避震压缩过程中也不会与轮胎、避震器产生运动干涉，能够在高强度的速降骑行场景下长期保持结构稳定性，为整车的操控可靠性提供结构支撑。
