大众车用卡扣式传感器固定安装座

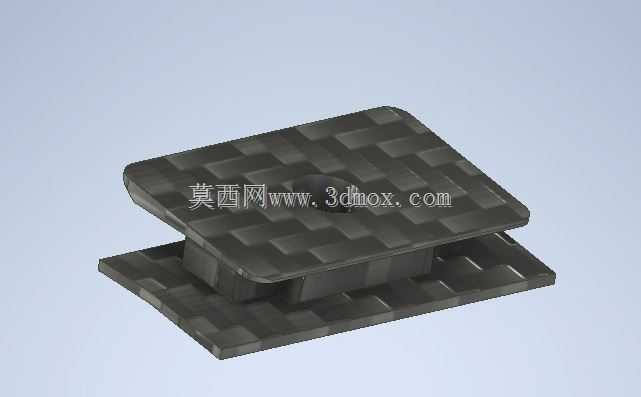

　　这款固定座主要应用在乘用车主被动安全系统、车身舒适系统的外置传感器安装场景，常见于轮速传感器、碰撞传感器、环境感知类传感器的车身钣金点位固定，适配大众车系车身钣金的标准开孔位，解决传感器在车身行驶振动工况下的固定可靠性问题。从结构设计来看，整体采用上下双层板式夹装结构，上层板表面做方格状防滑纹理处理，既可以增大与传感器安装面的接触摩擦力，避免传感器长期受振出现位移偏转，也能在注塑成型时减少塑件表面缩痕，提升成品外观一致性。中间的连接柱为弹性卡接结构，安装时对准车身钣金的预留开孔直接按压即可卡入，下层板在卡入后会贴紧钣金背面，与上层板形成双向夹持，无需额外螺栓、卡扣等紧固件，大幅提升总装车间的装配效率，单点位安装耗时可控制在两秒内，

　　符合整车厂总装线的节拍要求。设计阶段重点考虑了安装边界的适配性，整体外形为带圆角的方形结构，边角做R2以上的圆角过渡，避免安装时刮伤钣金漆面或者线束绝缘层，上下层板的间距严格匹配大众车系常用的0.8mm到1.2mm厚度车身钣金，中间卡接柱的倒刺结构经过反复受力仿真验证，卡入后可承受150N以上的轴向拉脱力，完全满足车辆在颠簸路面、高速行驶、急加减速等工况下的固定强度要求，不会出现传感器脱落、移位的问题。同时上下层板之间预留了0.5mm的压缩余量，卡接到位后可对钣金形成稳定的预紧力，抵消钣金加工公差带来的安装间隙，避免行驶过程中固定座与钣金之间产生碰撞异响。上层板中心预留的传感器安装定位凸点，可与传感器底部的定位凹槽快速配合，

　　装配时无需反复调整对位角度，降低一线操作工人的装配难度，也能保证传感器的安装角度精度，避免因安装角度偏差导致传感器采集数据出现误差。材质选用耐候性改性PP材质，可适应-40℃到85℃的车身工作环境温度范围，抗老化、抗油污性能满足整车全生命周期的使用要求，表面的方格纹理除了防滑作用外，也能在一定程度上分散应力，避免长期受振出现结构开裂。在三维建模过程中，卡接倒刺的脱模斜度设置为1.5度，既保证注塑成型时的顺利脱模，也能兼顾卡接后的抱紧力，上下层板的壁厚均匀控制在2mm，避免注塑过程中出现翘曲变形，保证成品的平面度要求，安装后不会出现单侧翘起的问题。这类固定座虽然属于车身小件，但直接关系到传感器的工作稳定性，设计时需要兼顾装配效率、固定强度、公差适配、异响防控等多方面的工程需求，每一处结构细节都对应实际装车场景下的具体问题。
