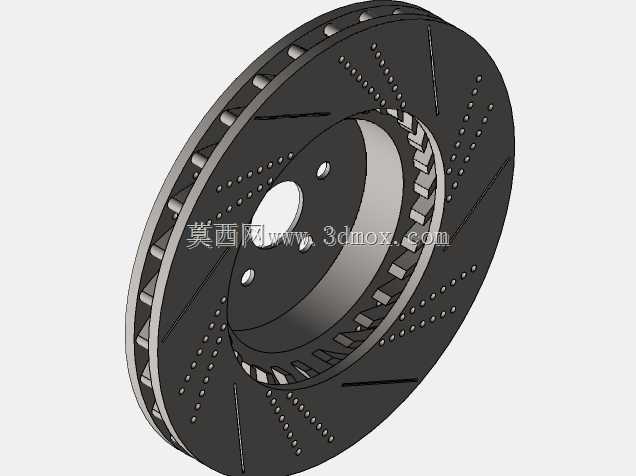

汽车通风划线打孔制动刹车盘结构

　　日常做乘用车底盘制动系统匹配时，这类带划线与打孔结构的通风制动盘是性能取向车型的常用配置，区别于普通实心盘，它的核心作用是在连续制动工况下快速散逸摩擦产生的热量，避免热衰减导致制动效能下降。从结构设计逻辑来看，盘体内部的径向通风道是散热核心，气流会随着车轮转动从盘心区域进入风道，顺着离心方向从盘体外缘甩出，带走摩擦面堆积的热量，相比同尺寸实心盘，连续制动后的盘面温度能降低两成以上。盘面的斜向划线设计，主要作用是在制动片与盘面接触时，刮除摩擦片表面磨下的粉屑，避免粉屑在摩擦面间形成滑移层导致制动力波动，同时划线边缘能在制动初期快速划破盘面水膜，解决雨天涉水后制动迟滞的问题。盘面分布的点阵式打孔，

　　一方面进一步增加了盘面与空气的接触面积提升散热效率，另一方面也能给摩擦产生的气体提供排出通道，避免高压气膜在摩擦面间形成导致制动打滑。做三维建模时要特别注意安装边界的匹配：中心定位孔的尺寸公差需要严格适配轮毂轴头的配合公差，保证盘体安装后同轴度符合要求，避免高速制动时出现方向盘抖动；三个安装螺栓孔的孔位分度圆直径、孔深都要对应轮毂的安装点位，螺栓孔与盘面的垂直度公差需要控制在合理范围，保证安装后盘体端面跳动量符合设计要求。盘体的摩擦面厚度、通风道的筋条厚度都需要经过强度校核，保证在最大制动力矩下不会出现盘体开裂、变形的问题，同时还要兼顾轻量化要求，在结构强度满足的前提下尽可能降低簧下质量，提升悬架响应表现。

　　这类制动盘多用于家用车的前轮配置，也可用于改装升级场景，建模时需要还原划线的倾斜角度、打孔的排布规律，以及内部通风道的导风叶片角度，这些细节直接影响后续做CFD散热仿真、结构应力仿真的结果准确性，不能随意简化。实际装车时，盘体与制动片的摩擦间隙需要控制在合理范围，盘面的初始粗糙度也要符合磨合要求，保证初期制动的贴合度，避免出现制动异响、偏磨的问题。
