层叠式西格玛标识立体造型结构设计

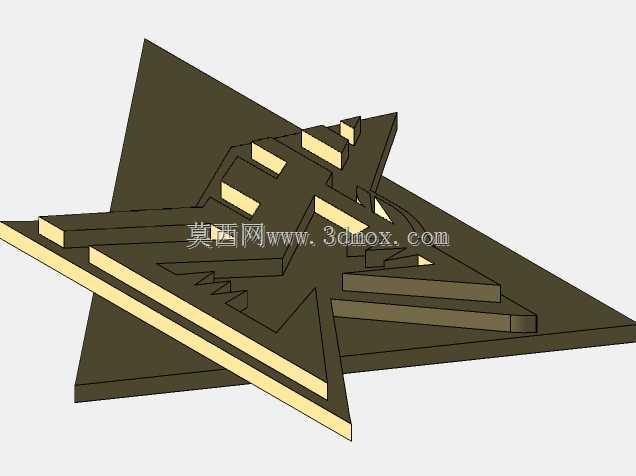

　　这款层叠式西格玛标识立体构件，最初的设计需求来自工业设备的品牌标识装配场景，多用于自动化生产线的设备外壳铭牌区域、工业检测工位的标识立牌，也可适配工业主题展示空间的装饰构件安装。从结构设计逻辑来看，整体采用多层板材堆叠的实现思路，底层为正五角星形的平整基板，作为整个标识的安装承载面，基板边缘做了0.2mm的倒角处理，避免安装作业时划伤操作人员，基板背面预留了3M胶粘贴槽与两个M3螺丝孔位，可同时适配胶粘与螺丝锁付两种安装方式，适配不同粗糙度的设备外壳安装面。中层结构为西格玛字符的立体轮廓层，字符笔画采用等宽设计，笔画宽度与基板星型的内凹边宽度保持1:1.2的比例，保证视觉上的协调感，字符层与基板之间预留0.8mm的定位凸台，

　　装配时可直接嵌入基板对应的定位凹槽，减少粘接时的错位风险。最上层为字符的凸起装饰层，厚度比中层字符薄0.5mm，形成自然的阶梯层次感，无需额外做表面喷涂分色，仅通过不同层的材质色差就能实现标识的立体视觉效果，降低了后期表面处理的工艺成本。从安装边界来看，整个标识的最大外轮廓尺寸控制在120mm×120mm范围内，总堆叠厚度为8mm，不会突出设备外壳过多，避免设备运行过程中与周边管线、操作人员衣物发生勾挂。在实际选型适配时，若用于设备操作面板旁的标识安装，可直接采用胶粘方式固定，安装前需将设备面板的油污、灰尘擦拭干净，保证粘接强度；若用于户外工业展示场景，可采用螺丝锁付的安装方式，搭配防水垫片，避免雨水渗入安装孔造成板材腐蚀。

　　建模过程中，所有层的拼接面都做了0.1mm的公差预留，适配激光切割、3D打印两种加工工艺，不管是采用亚克力板材切割粘接，还是采用光敏树脂一体化打印，都能顺利完成装配，不需要二次修磨。字符的边角处全部做了R0.3mm的圆角处理，既避免了应力集中导致的层间开裂，也能消除加工后的锐边，符合工业设备的安全设计规范。
