阿尔菲尔麦卡尼扎布尔传感组件结构设计

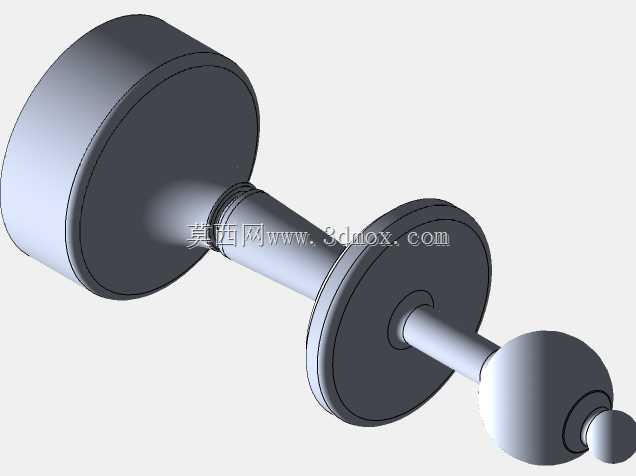

　　该传感组件的结构设计围绕接触式位移检测场景展开，核心功能是通过端部的球形测头接触被测工件，将工件的微小位移通过中间的轴杆传递到后端的感应圆盘区域，配合配套的检测电路完成物理量到电信号的转换，常见应用在精密装配工位的工件到位检测、尺寸分选设备的公差判定、自动化产线的工件位置校验场景中。从结构设计思路来看，整体采用同轴串联的布局形式，前端设置大直径圆盘结构作为安装基准面，安装时该端面可直接贴合设备安装板的定位面，通过圆周均布的紧固件完成固定，无需额外设计复杂的定位工装，能有效降低安装调试的时间成本。中间的轴杆采用变径设计，靠近前端安装盘的位置做了锥度过渡，既可以提升轴杆的抗弯折强度，避免测头受到侧向力时出现轴杆变形，

　　又能减少整体结构的重量，降低运动过程中的惯性影响，适配高频次往复检测的工况需求。轴杆中段设置的限位圆盘，主要作用是限制组件的轴向行程，当测头受到推力向内回缩时，该圆盘会接触到设备内部的限位缓冲结构，避免过度位移造成内部感应元件的损坏，同时该圆盘也可作为位移感应的触发靶面，配合非接触式的感应元件完成行程位置的判定。末端的球形测头采用圆弧过渡连接，测头表面做了高光洁度处理，减少与被测工件接触时的摩擦阻力，避免划伤工件表面，同时球形结构可以保证在任意角度接触被测面时，接触点的位移传递方向始终与轴杆轴线保持一致，降低侧向力带来的检测误差。从安装边界来看，前端安装盘的外径为整个组件的最大径向尺寸，设计选型时需要预留至少两倍盘径的安装操作空间，

　　方便紧固件的拆装；组件的总轴向长度需要结合设备内部的安装腔深度确定，保证测头在自然伸出状态下能超出安装端面足够的距离，接触工件后回缩行程能覆盖被测尺寸的公差范围，同时回缩到极限位置时不会与内部其他结构发生干涉。轴杆与安装盘之间的配合间隙控制在微米级，既保证轴杆可以顺畅地轴向滑动，又避免间隙过大造成检测时的晃动误差，配合部位采用自润滑材质的衬套，长期往复运动也不会出现卡顿问题，适配工业现场长时间连续运行的使用需求。
