阿尔菲尔麦卡尼扎布尔传感构件结构设计

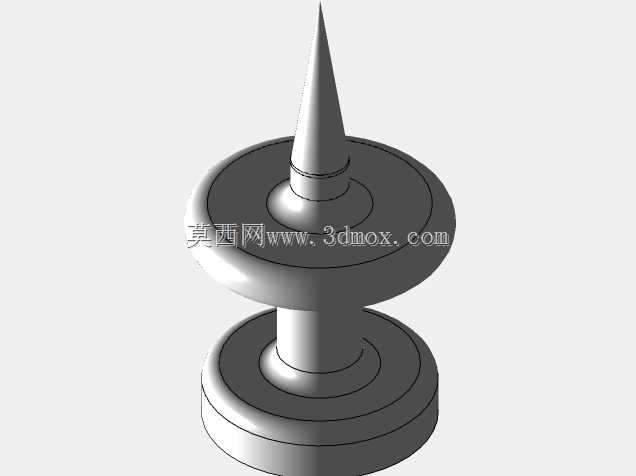

　　该传感构件的设计核心围绕接触式精密检测场景的实际需求展开，顶端锥形结构是其核心功能执行端，锥尖做了小圆弧过渡处理，避免长期接触被测件造成尖端崩损，同时保证接触点位的定位精度，锥段与下方圆盘的衔接处做了等半径圆角过渡，减少应力集中的同时，也能避免装配时剐蹭操作人员或周边配套零件。上下两层圆盘结构并非单纯的造型设计，上层圆盘直径略小于下层圆盘，上层圆盘主要承担接触力的传导与径向限位作用，下层圆盘则作为安装基准面，与配套安装座的端面贴合，保证构件安装后的垂直度，避免锥尖出现偏斜影响检测精度。中间连接柱的直径经过受力核算，既保证足够的轴向刚度，避免接触受力后出现弯曲变形，又控制了整体重量，降低构件自身惯性对检测响应速度的影响。

　　从安装边界来看，下层圆盘的下端面设置了同轴的环形凸台，凸台直径与配套安装座的定位孔采用小间隙配合，装配时可直接插入定位孔完成径向定位，无需额外调整同轴度，凸台高度控制在合理范围，既保证定位可靠性，又不会占用过多安装空间。在实际应用场景中，这类构件多用于精密位移检测、表面形貌扫描类传感设备中，锥尖直接与被测工件表面接触，将被测表面的位移变化通过柱体传导至内部传感单元，上下圆盘的结构还可起到防尘隔挡的作用，避免外界粉尘、碎屑进入传感设备内部，影响内部精密元件的正常运行。设计过程中对各段同轴度做了严格约束，锥尖顶点、连接柱轴线、下层圆盘凸台轴线的同轴度公差控制在微米级，保证接触力沿轴线方向传导，避免侧向分力造成检测误差。

　　各圆盘的边缘都做了倒钝处理，没有尖锐棱角，既方便装配时的拿取操作，也避免在设备运行过程中剐蹭连接线缆。整体结构没有多余的冗余设计，所有曲面、台阶都服务于功能需求，没有为了造型添加无意义的结构，从受力传导路径来看，锥尖接收的接触力沿锥段平滑过渡到上层圆盘，再经中间连接柱均匀传递到下层安装基准面，力流路径顺畅，没有出现应力突变的截面，长期反复受力也不容易出现疲劳损坏。针对不同的安装场景，下层圆盘的端面还预留了均匀分布的安装孔位，可通过螺栓直接固定在安装座上，也可采用压装的方式将凸台压入安装孔完成固定，适配多种装配工艺需求。
