雷纳麦卡尼扎布尔传感部件结构设计

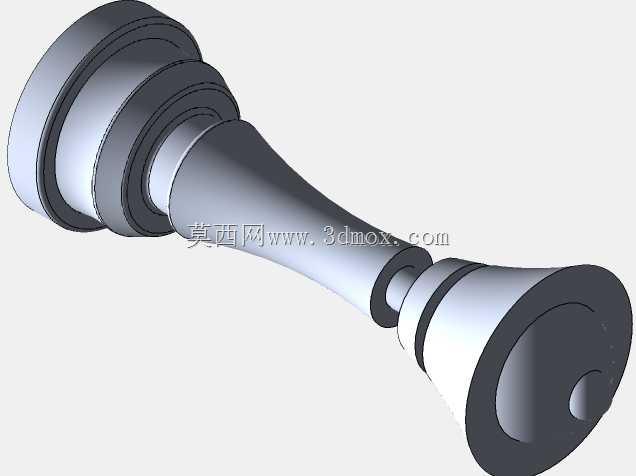

　　在工业检测与信号采集场景中，这类回转式传感构件常被用于流体管路、旋转设备的参数监测工位，承担介质压力、转速或者位置信号的拾取传导作用，其结构设计直接决定了检测信号的稳定性与安装适配性。从结构形态来看，该构件采用阶梯式回转构型，大端为检测感应端，设置多层环形凸台结构，一方面用于内置感应元件的安装定位，预留足够的线圈、敏感芯片布设空间，另一方面多层凸台可形成密封配合面，适配不同管径的安装接口，安装时可通过凸台间的密封圈槽嵌入密封件，避免介质泄漏影响检测精度。中间段采用渐变锥面过渡，既可以减少流体经过构件时的紊流干扰，降低流场对检测端的冲击，也能优化整体应力分布，避免长期受流体脉动压力出现结构疲劳断裂，锥段的壁厚经过梯度设计，

　　靠近感应端壁厚更大，保障内置元件的防护强度，靠近连接端壁厚逐步收窄，兼顾整体轻量化需求。小端为信号输出与安装固定端，设置两道环形卡槽，用于卡接信号传输线缆的防护套，同时可配合锁紧螺母完成构件在设备安装孔位上的轴向固定，安装边界可适配常规10-20mm直径的设备开孔，轴向安装长度可根据实际工位需求通过调整锁紧螺母的旋入深度进行微调。设计过程中需要重点考虑回转面的同轴度公差，若大端感应面与小端安装轴的同轴度偏差超过0.05mm，会导致旋转工况下感应面与被测部件的间隙波动，直接造成检测信号失真，因此建模时所有回转特征均采用同一基准轴生成，配合面的粗糙度要求控制在Ra1.6以内，减少密封件的磨损速率。

　　这类构件在实际应用中无需额外加装转接法兰，可直接嵌入设备预设的安装孔内，大幅缩减检测工位的安装空间占用，锥面结构还可引导安装时的对中操作，降低现场装配的对位难度，适合在紧凑型工业设备、流体输送管路的在线检测工位使用，能够在-20到80摄氏度的工况环境下长期稳定工作，耐受常规工业环境下的振动与介质冲击。
