毛刷清洁器注塑成型模具结构设计

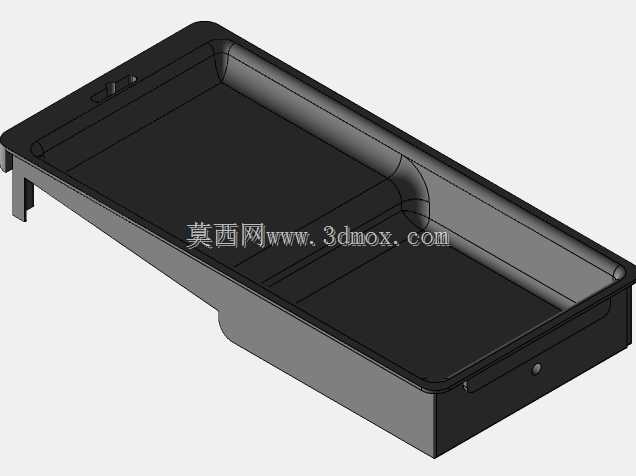

　　该套模具对应毛刷清洁器的外壳主体成型需求，这类清洁器具多用于小型涂装作业、精密零件加工工位的毛刷收纳与残屑清理场景，日常使用中需要容纳清洁毛刷、承接刷落的漆屑或金属碎屑，同时兼顾手持操作的便利性，因此外壳的型腔深度、边缘过渡结构都有明确的使用要求。从结构设计来看，模具采用单型腔布局，成型部分完全匹配产品的长条形壳体形态，型腔内部做了圆角过渡处理，避免注塑成型时出现应力集中导致的产品开裂，同时也能减少清洁过程中碎屑在边角的残留，方便用户后续倾倒清理。模具的分型面设置在壳体开口边缘的最大轮廓处，开模时可以保证产品完整留在动模侧，配合侧方的小型抽芯结构，成型壳体侧面的卡扣安装位，无需后续二次加工即可满足产品的装配需求。安装边界方面，

　　模具整体长宽尺寸适配常规120吨级注塑机的拉杆间距，模厚符合设备的最小最大模厚安装范围，定位圈、浇口套尺寸采用行业通用规格，无需额外改装即可直接上机生产。浇口选择在产品非外观面的侧边缘位置，采用侧浇口进料，填充过程中熔料可以顺着型腔长度方向平稳流动，减少熔接痕、缺胶等成型缺陷，同时浇口残留位置隐蔽，不会影响产品的外观质感。模具的顶出结构采用顶块加顶针组合的方式，对应壳体的加强筋位置和边缘受力均匀区域，顶出时不会导致产品变形，壳体内部设计的多条纵向加强筋，在模具上对应做了适当的脱模斜度，既保证产品使用时的结构强度，避免长期受力出现弯折变形，也能降低脱模阻力，提升生产效率。冷却水路围绕型腔均匀排布，进出水接头设置在模具非操作侧，符合车间常规生产的管路排布习惯，可以保证成型周期内模温均匀，减少产品翘曲变形的概率，适配批量生产的稳定性要求。
