带安装孔凸台传感配套法兰连接结构

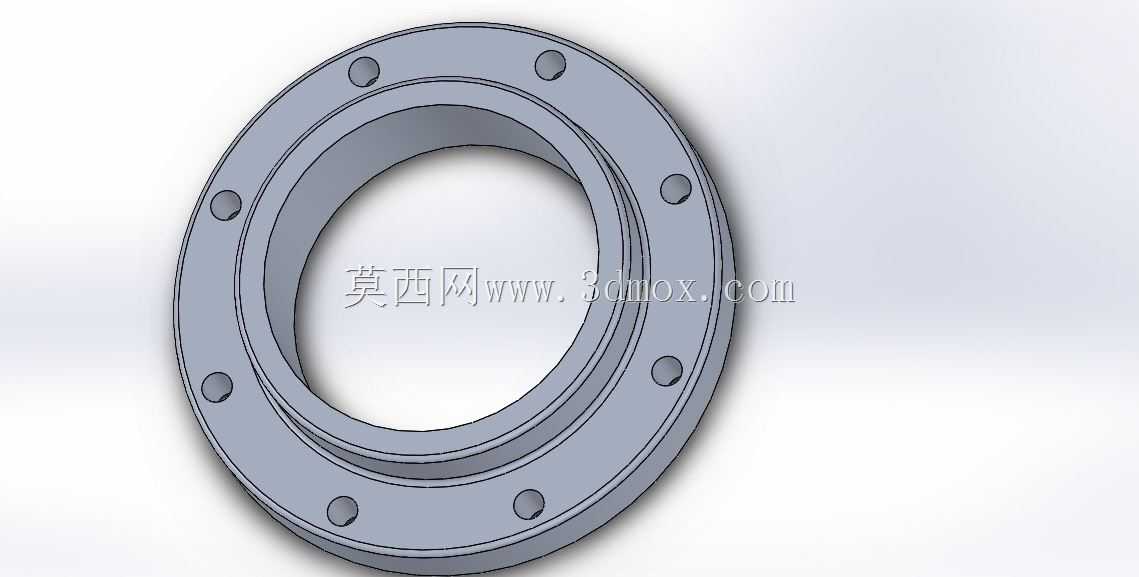

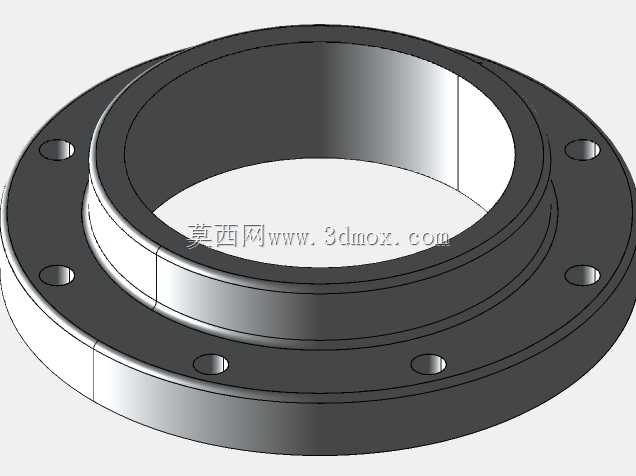

　　这类带凸台的法兰结构，常配套传感类检测元件使用，在流体管路、工业测控回路、气动液压系统的测点位置应用十分广泛，核心作用是实现传感元件与管路、设备腔体之间的刚性连接与密封隔断，同时为传感元件提供精准的定位基准，避免安装偏斜导致的检测数据偏差。从结构设计来看，该法兰采用一体式凸台结构，中心为贯通式通孔，通孔内径与配套传感元件的插入段外径做公差配合，凸台高度根据安装位置的壁厚、密封件压缩量做匹配设计，既可以保证传感元件的探测端能够伸入到被测介质的有效流道区域，又能通过凸台与安装面的贴合，分担法兰盘的密封压力，避免长期受压后法兰盘出现形变渗漏。法兰盘本体上均匀分布的多个安装通孔，采用圆周等分布置，孔位公差按照通用机械安装标准设计，

　　适配常规的六角螺栓紧固，安装时不需要额外做孔位配打，能够直接适配多数工业测控点位的预留安装接口。设计过程中，法兰盘的外径尺寸根据配套的公称压力等级做了对应调整，盘体厚度满足螺栓预紧力下的刚度要求，不会在紧固过程中出现翘曲变形；凸台与法兰盘的衔接位置做了圆角过渡处理，消除加工过程中的应力集中点，同时也避免安装时锐边划伤密封垫片。在实际选型应用中，这类法兰的安装边界需要重点关注几个维度：首先是凸台的外径要小于设备安装位的沉孔内径，保证凸台能够顺利嵌入安装位实现径向定位；其次是螺栓孔的分布圆直径要与现场预留的安装孔位完全匹配，避免出现错位无法穿装螺栓的问题；另外中心通孔的内径要匹配传感元件的探头尺寸，既不能过大导致密封失效，

　　也不能过小干涉探头的正常安装。在不同的应用场景下，该法兰可以搭配不同材质的密封垫片，比如低压气动回路可以采用丁腈橡胶垫片，中高压液压或流体管路可以采用金属缠绕垫片，法兰本体的材质也可以根据被测介质的腐蚀性、工作温度范围做对应调整，常规工况下采用碳钢镀锌处理即可满足防锈与强度要求，腐蚀工况则可以更换为304或316不锈钢材质。从建模逻辑来看，该结构采用回转体加阵列特征的建模思路，先绘制法兰盘与凸台的回转截面完成主体结构，再绘制单个安装孔的草图通过圆周阵列完成所有孔位的创建，最后对锐边做倒角处理，模型的所有特征参数都可以根据实际安装需求做快速调整，方便设计人员根据具体的项目参数修改尺寸，直接生成适配不同工况的法兰模型，不需要重新搭建基础结构，能够大幅提升测控点位的结构设计效率。
