内径27mm小型涵道涡轮结构设计

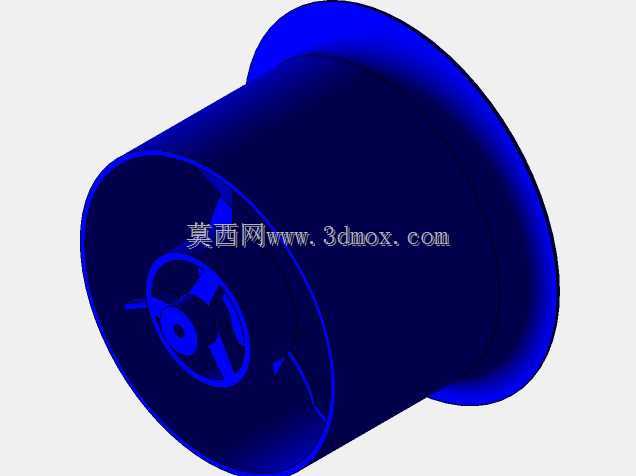

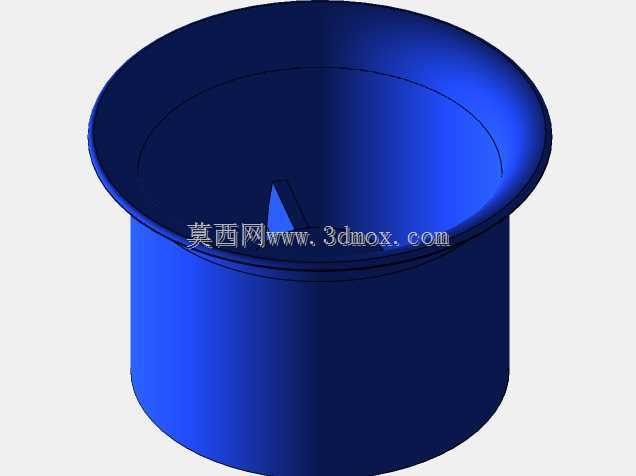

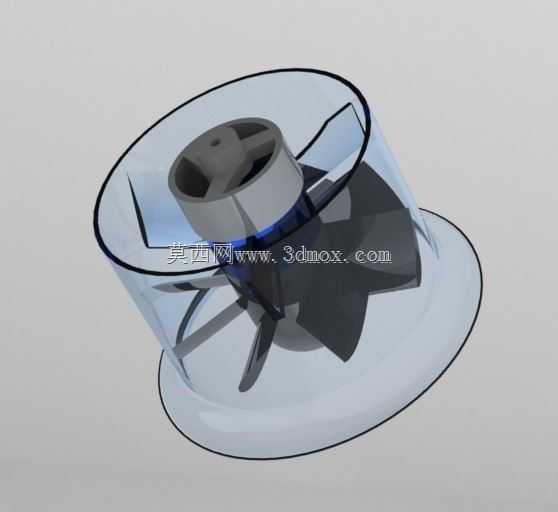

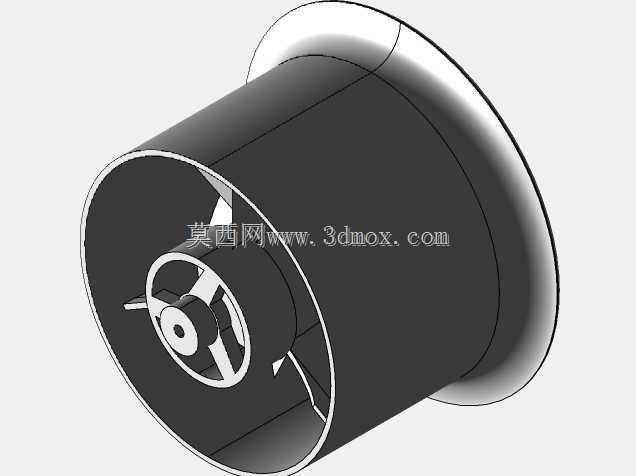

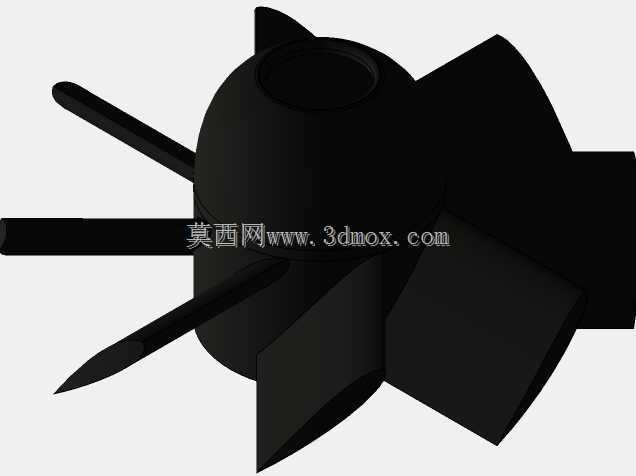

这款小型涵道涡轮的核心通流内径为27mm，属于小尺寸流体做功部件，在紧凑型散热、微型动力推进、狭小空间通风换气场景中有着明确的应用定位。从结构设计逻辑来看，整体采用外涵道包裹叶轮的布局，外涵道壁面做了光滑的圆弧过渡处理，能够约束气流的径向扩散，减少叶轮边缘的气流泄漏损失，相比无外框的裸露叶轮，相同转速下可以获得更高的静压输出，同时外涵道的结构也能避免叶轮运转时触碰周边管线或结构件，提升狭小安装空间内的使用安全性。叶轮部分采用多叶片空间曲面设计，叶片的安装角从轮毂到轮缘做了渐变处理，匹配气流在不同半径位置的周向速度差，降低气流进入叶道时的冲击损失，轮毂与叶片的衔接位置做了圆角过渡，既可以减少应力集中，提升高速运转时的结构强度，也能降低轮毂位置的气流涡流损耗。在安装边界上，整体结构的轴向尺寸紧凑，两端的法兰式安装边预留了均匀的安装孔位，可以直接对接直径匹配的通风管路，不需要额外设计转接结构，适配小型电子设备舱散热、微型航模动力单元、精密仪器局部通风等安装空间受限的场景。设计过程中针对小尺寸部件的加工适配性做了考量，叶片的曲面曲率控制在常规注塑或3D打印的可成型范围内，壁厚保持均匀，避免成型过程中出现缩痕或变形，外涵道的壁面厚度兼顾结构刚性与轻量化需求，在保证运转时不产生共振的前提下尽可能降低整体重量。实际使用中，该结构可以根据需求匹配不同转速的驱动单元，当用于散热场景时，能够在有限的截面尺寸下输出稳定的定向气流，带走密闭小空间内的积热；当用于微型推进场景时，涵道的整流作用可以提升推力输出的平稳性，降低气流紊流带来的振动与噪音。叶轮与涵道之间的间隙经过严格控制，间隙过大会导致气流回流降低效率，间隙过小则容易因为加工或装配误差出现擦碰，设计中预留的间隙值兼顾了加工公差范围与气动效率要求，适配常规的加工精度等级，不需要过高的装配要求就能实现稳定运转。
