BT40刀柄配套麻花钻三维结构设计

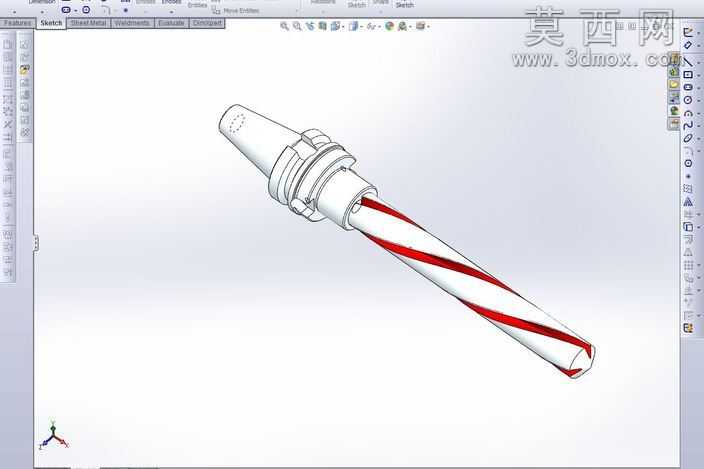

本模型采用Solidworks进行全参数化三维建模，完整还原BT40锥柄刀具夹持结构与标准麻花钻的装配组合形态。建模过程中首先依据BT40刀柄的国标尺寸规范，绘制7:24锥度的主体轮廓，通过旋转凸台命令生成刀柄基体，依次创建法兰定位槽、拉钉安装孔、夹持锁紧卡槽等关键结构，所有配合尺寸严格遵循机床主轴装夹公差要求，保证锥面贴合度与定位精度。钻头部分采用螺旋扫描命令生成两条对称螺旋排屑槽，扫描过程中精准控制螺旋升角、槽宽与芯厚比例，还原标准麻花钻的切削刃几何形态，刃带、钻尖顶角、横刃结构均按照通用金属切削钻头参数设计，同时对钻头与刀柄的装配接口做同轴度约束，保证整体装夹后刀具回转精度符合加工要求。模型渲染阶段为刀柄部分赋予金属磨砂钢材质，添加细微的表面纹理模拟实际加工后的表面粗糙度，钻头部分采用亮面高速钢材质，排屑槽内添加红色标识涂层区分结构，整体装配体添加环境光影效果，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑实际加工场景的使用需求，刀柄的锁紧结构、定位端面均做了细节还原，钻头的切削参数结构符合常规钻削加工的力学设计，可直接用于机床加工装配演示、刀具结构教学、加工工艺仿真等场景，模型各部件可单独拆分编辑，方便后续进行刀具动平衡分析、切削受力仿真等二次开发应用，整体结构无冗余特征，建模逻辑清晰，参数关联完整，可通过修改参数快速适配不同规格的BT40刀柄与钻头组合。
