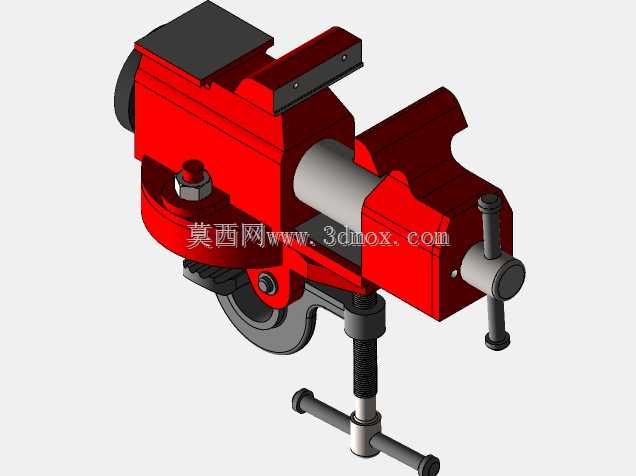

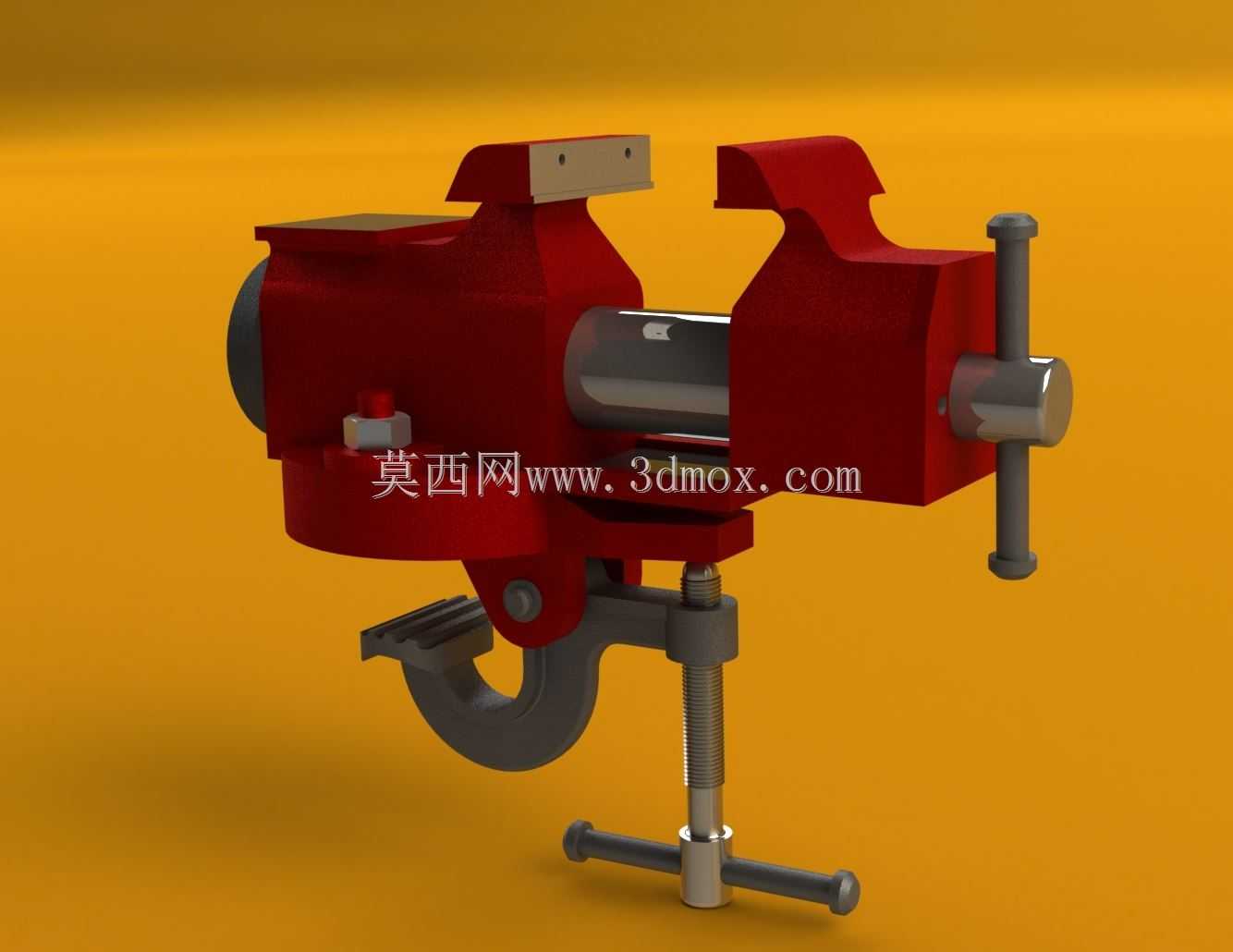

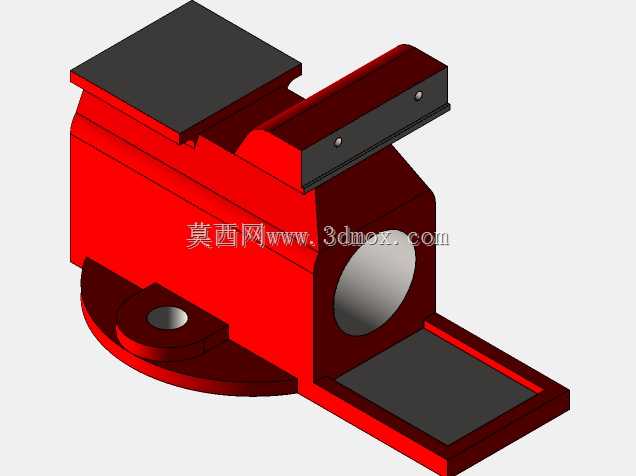

可夹持式小型桌用台钳结构设计

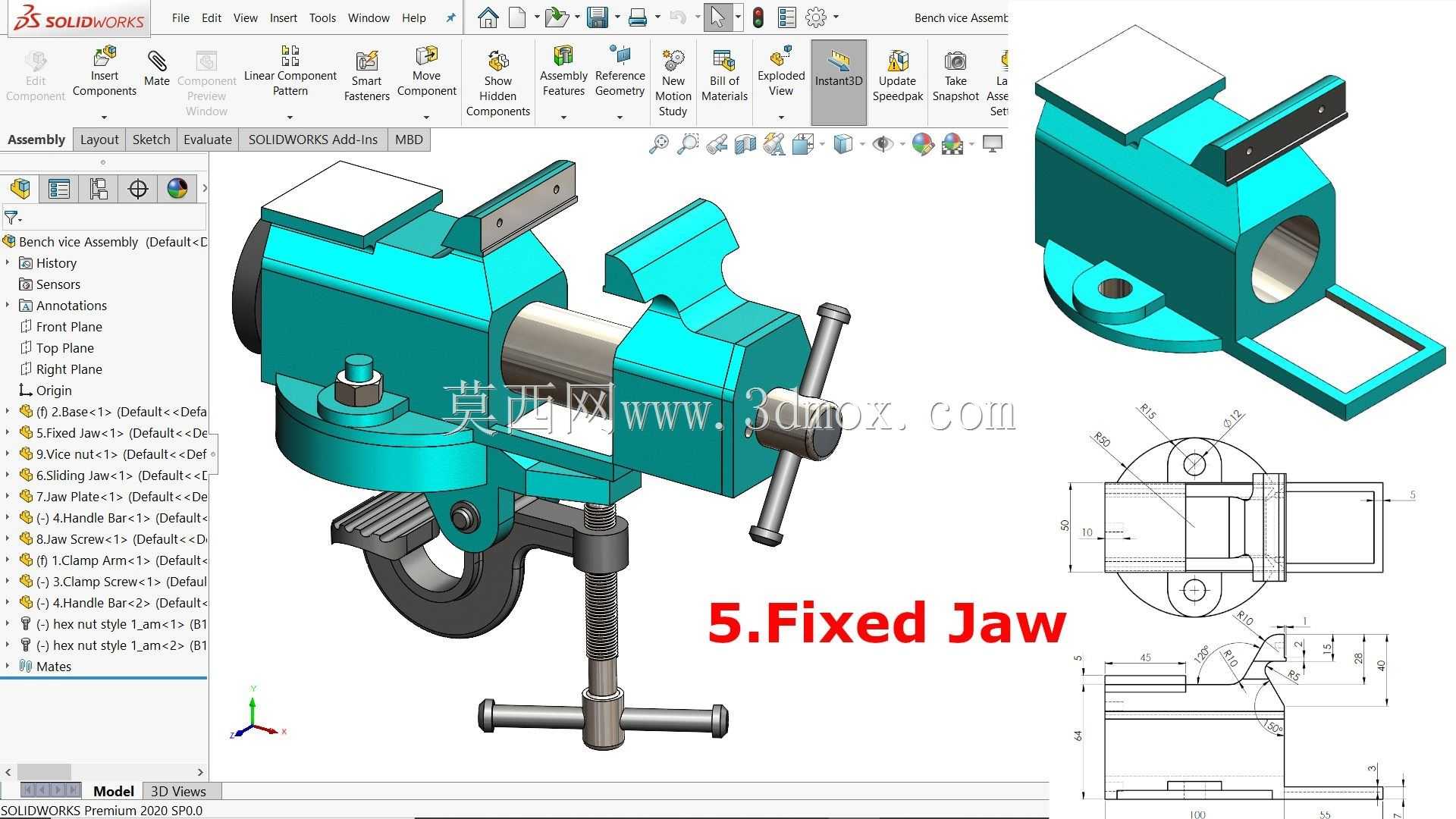

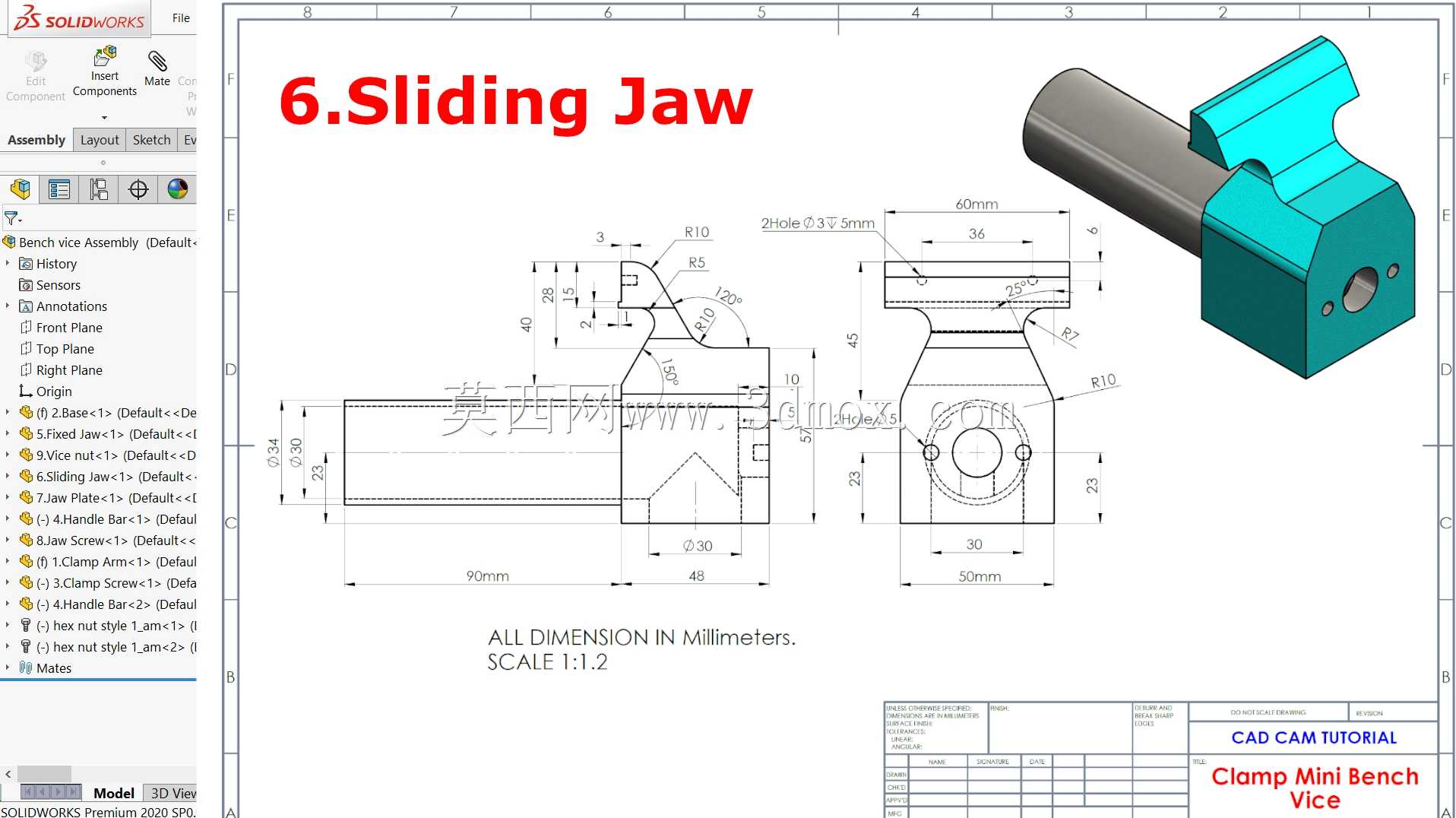

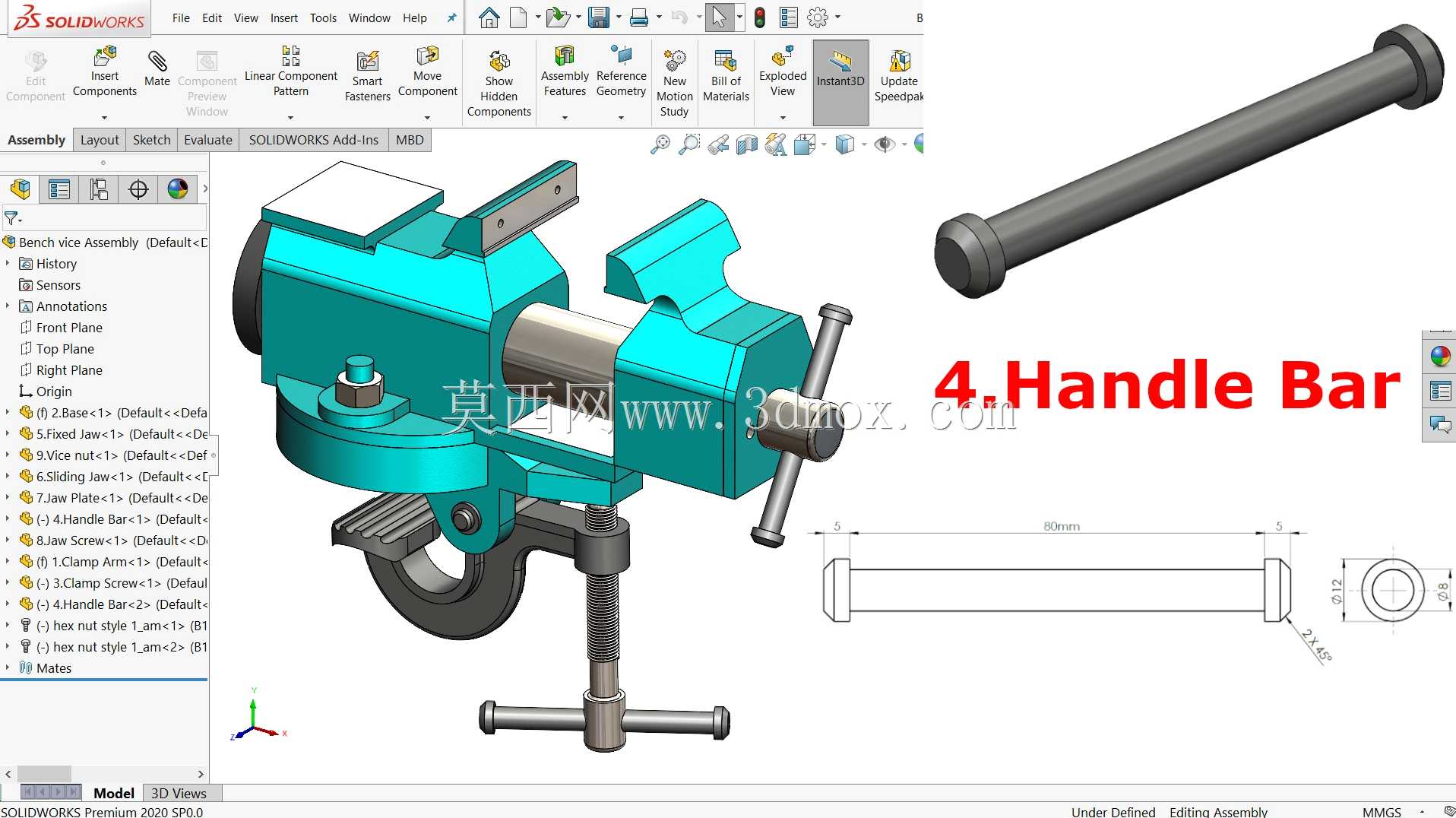

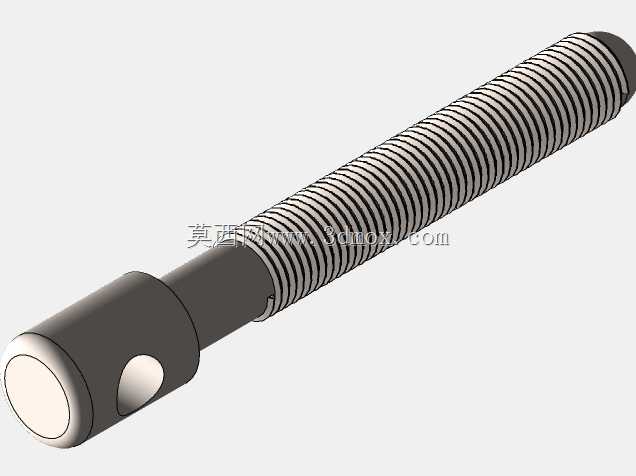

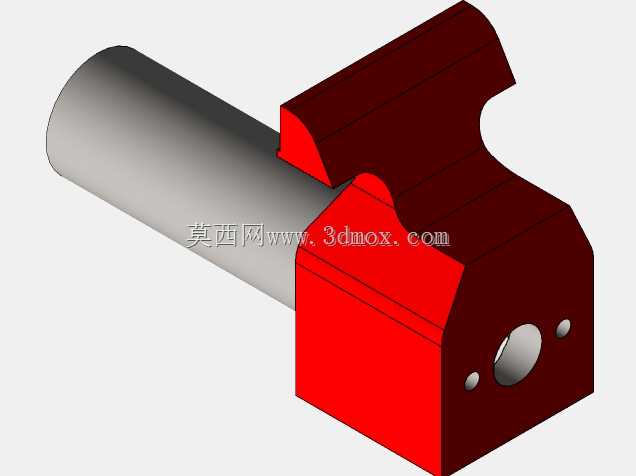

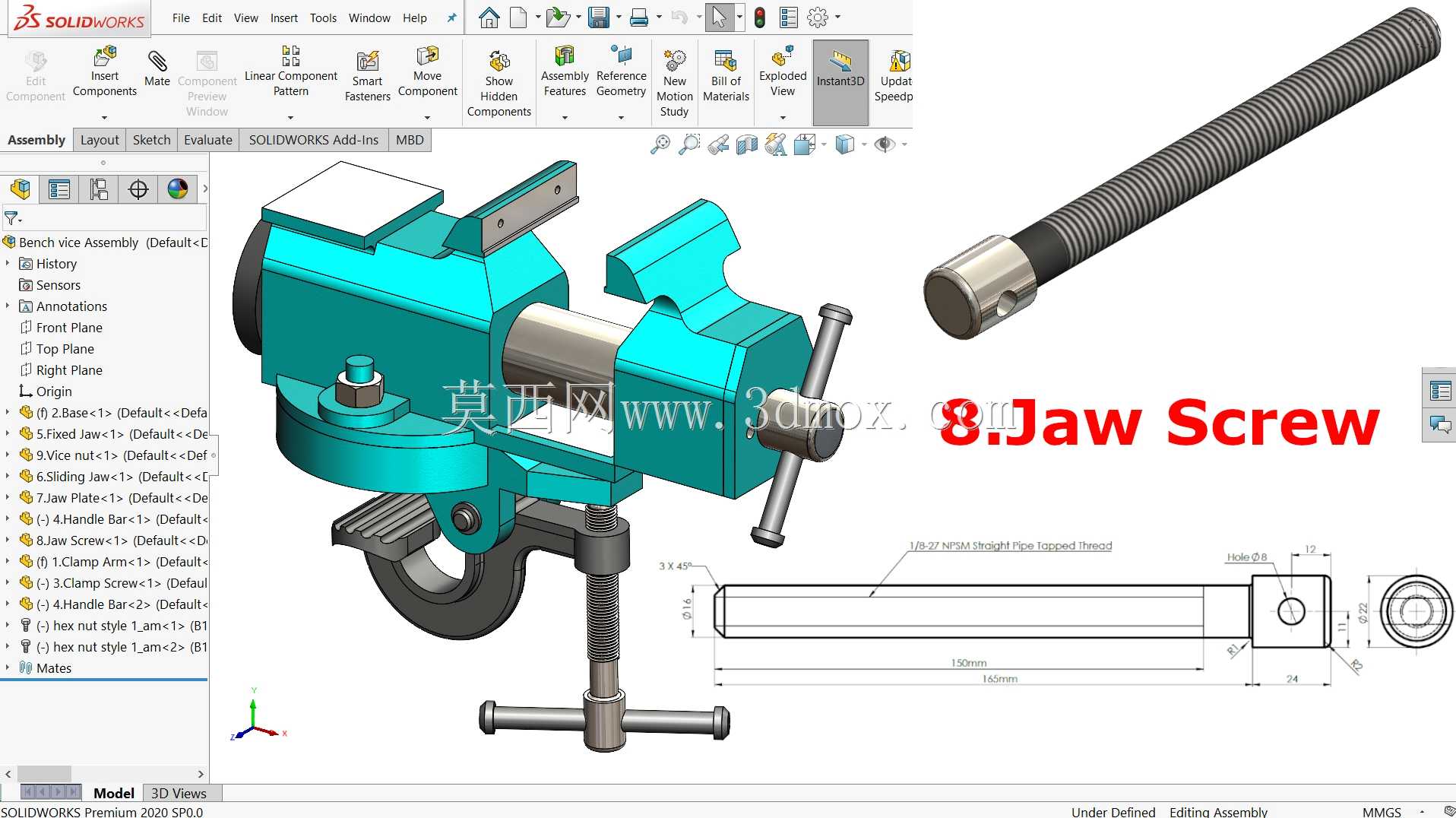

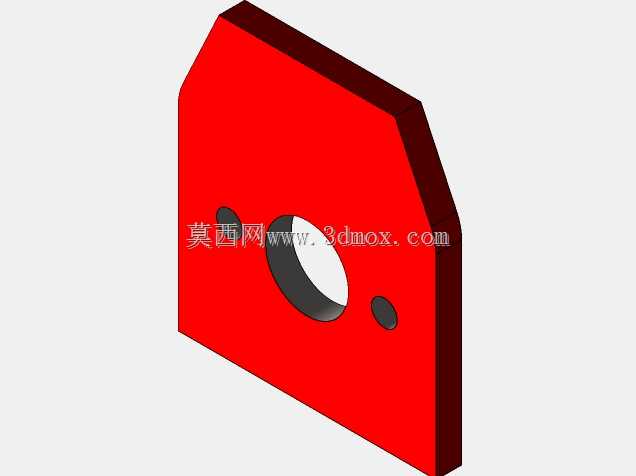

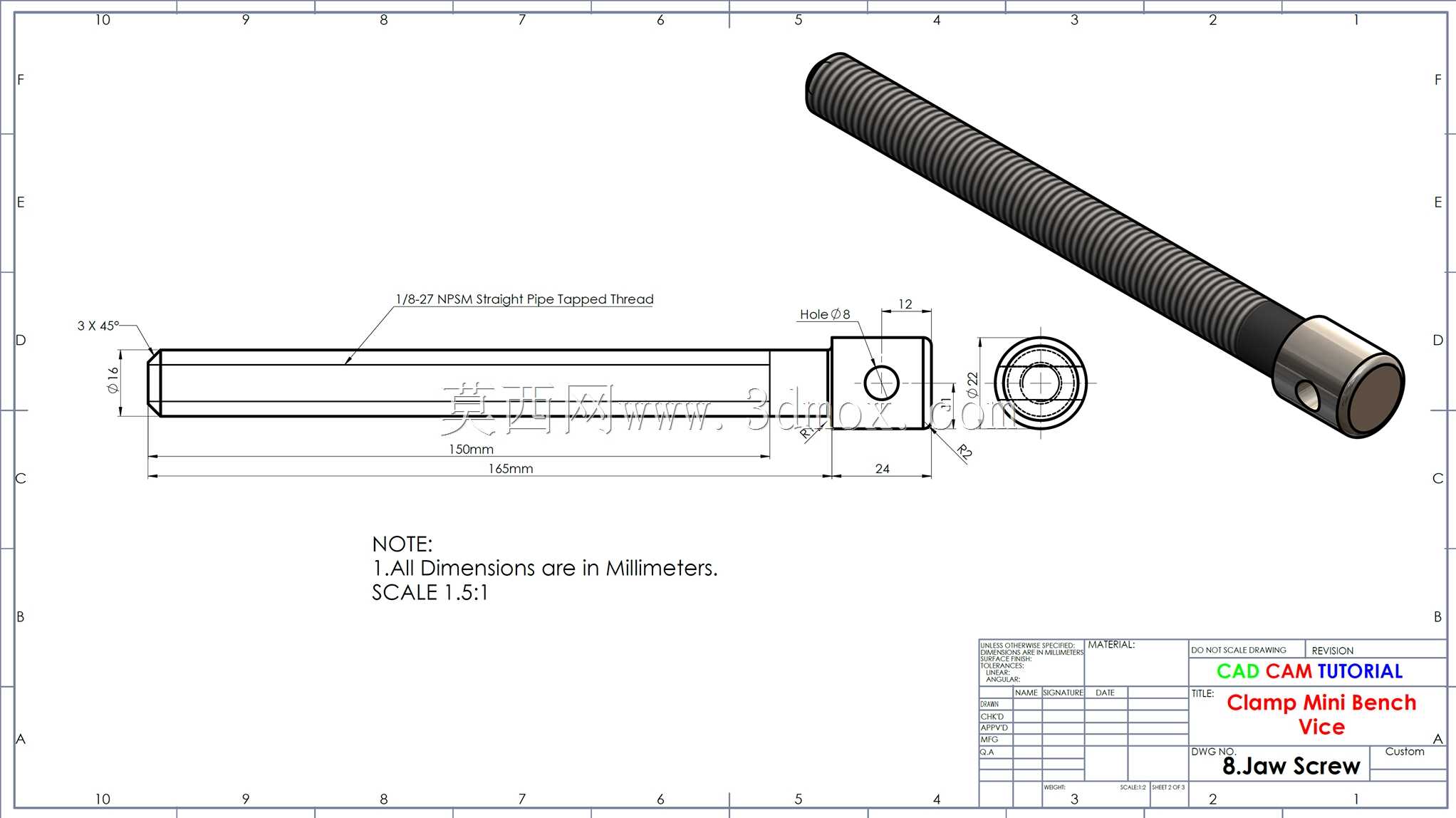

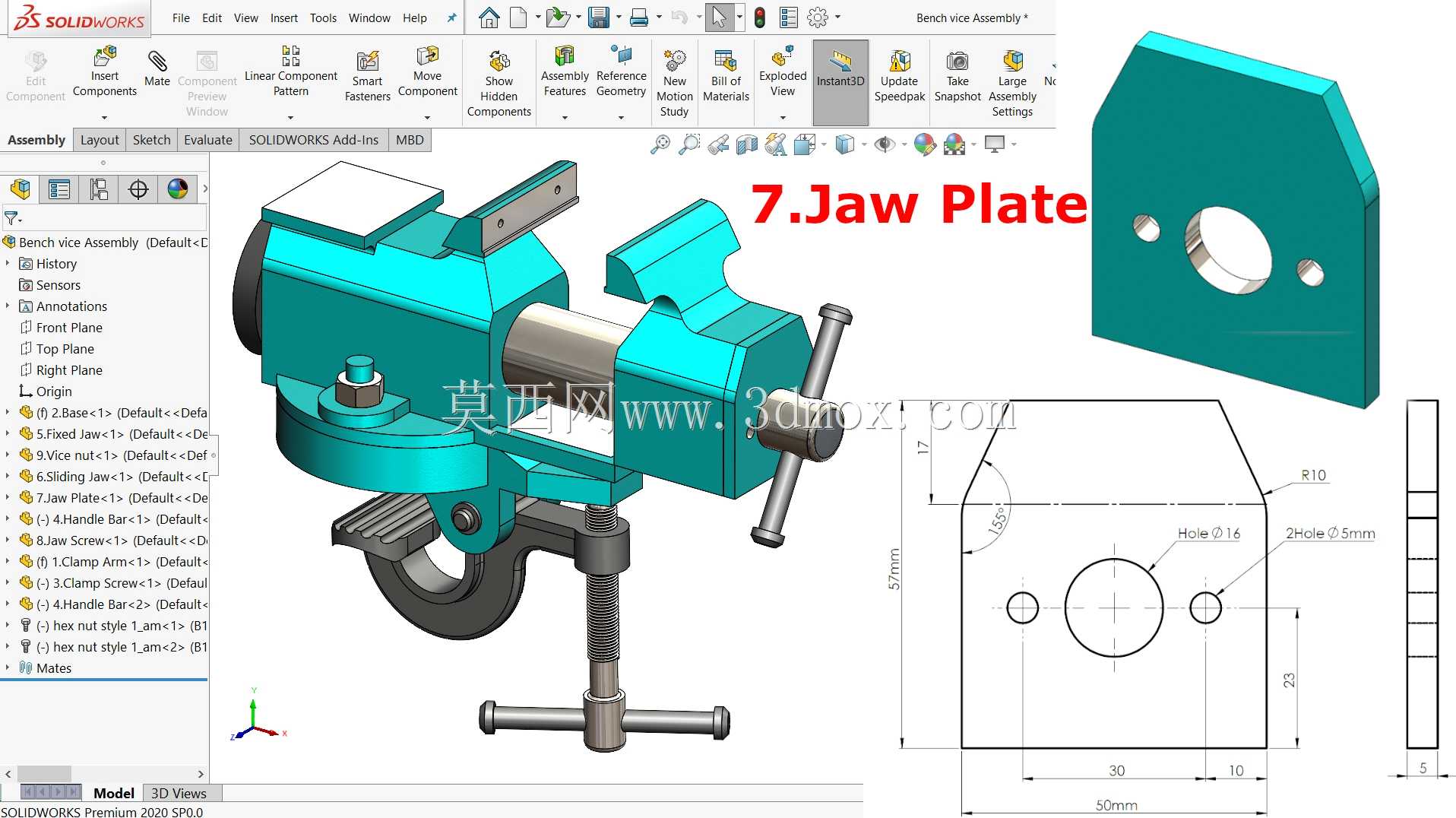

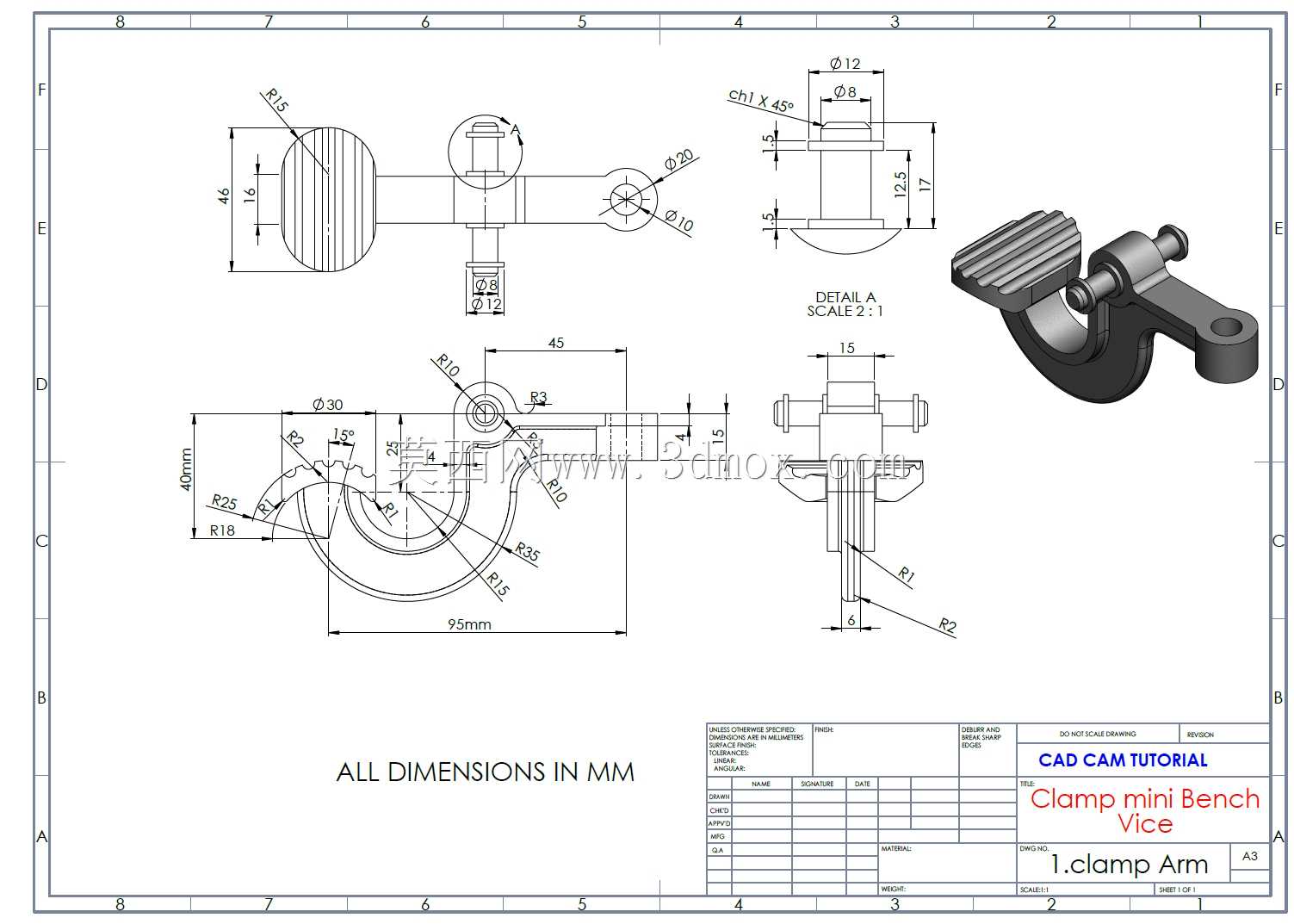

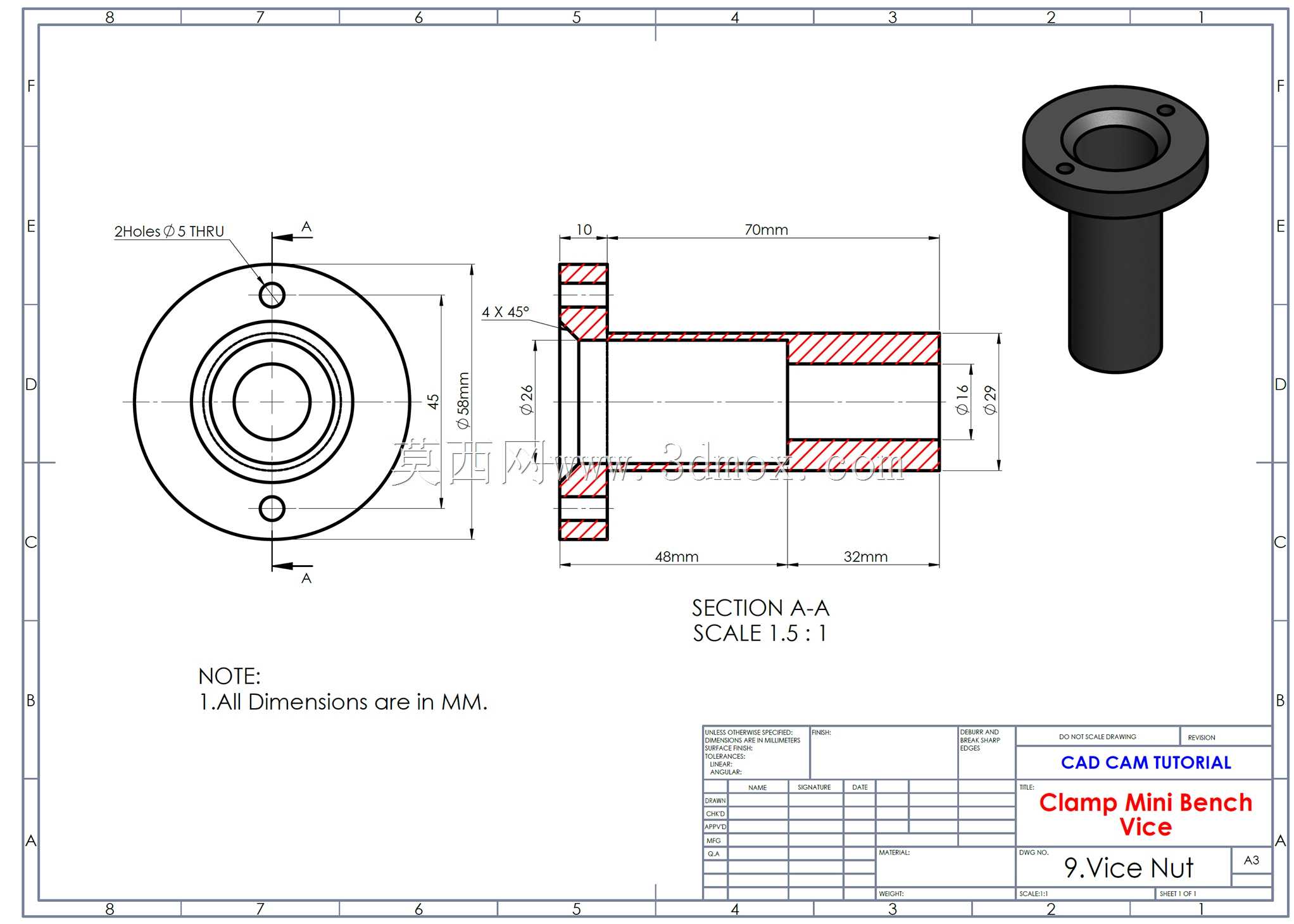

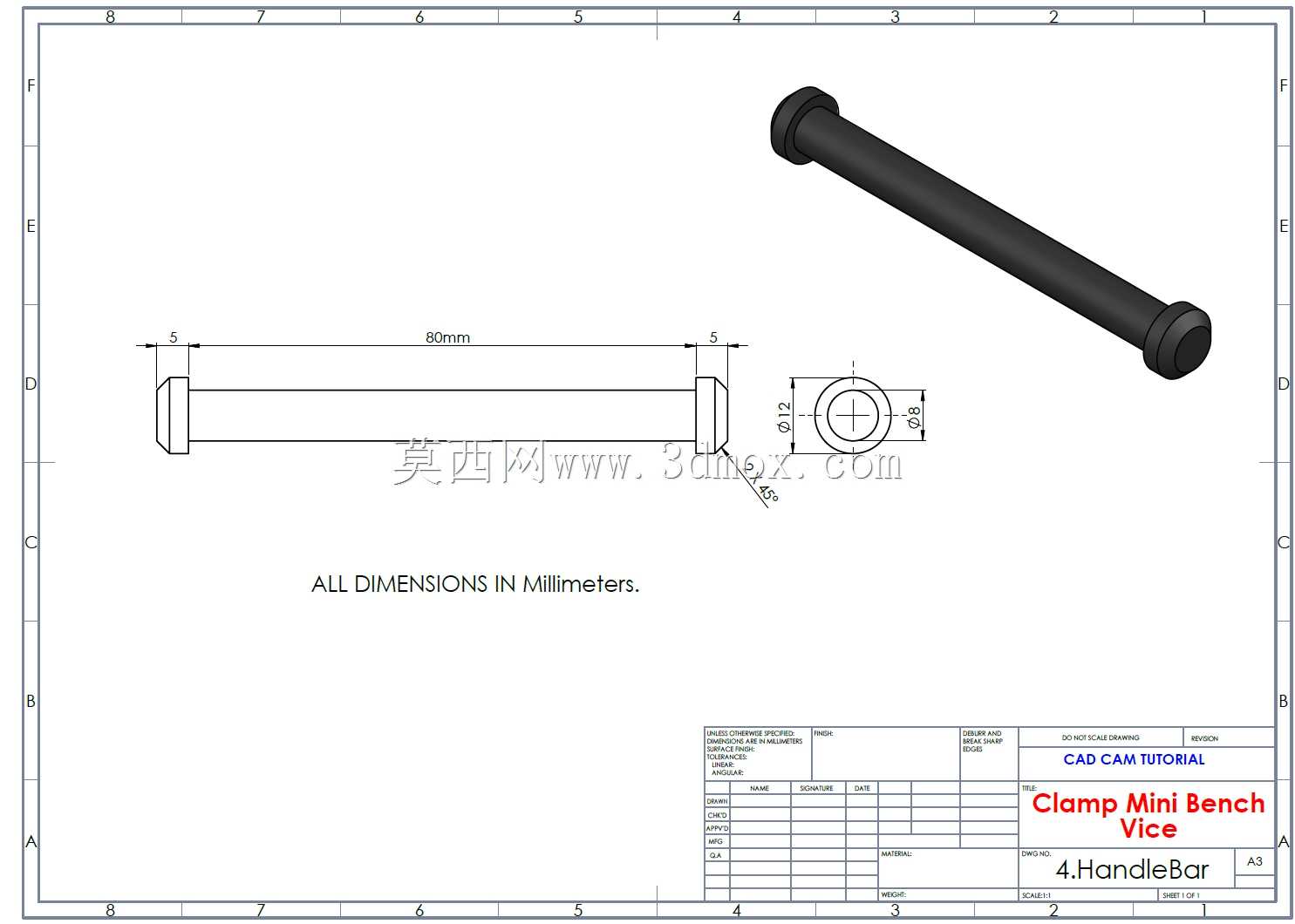

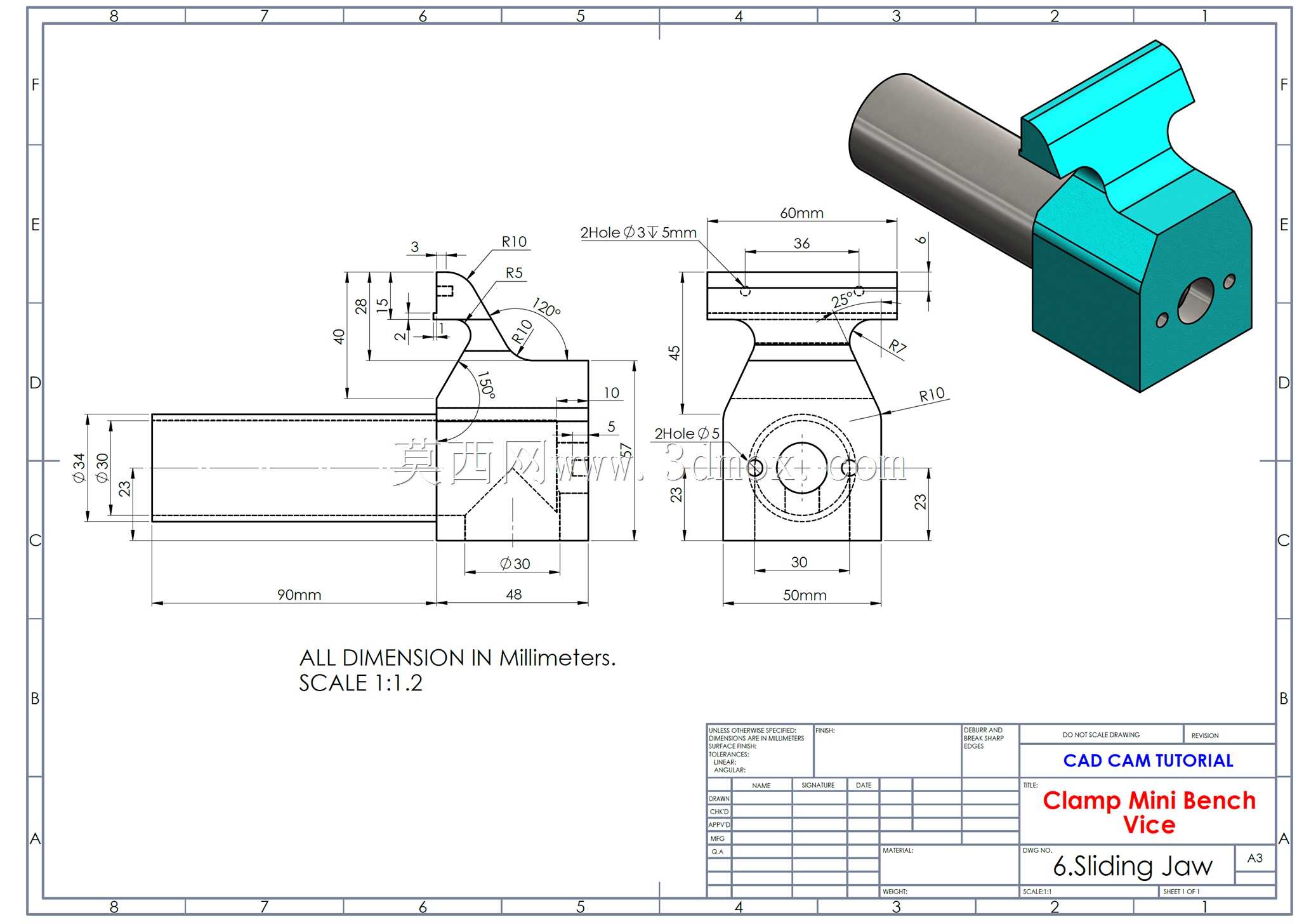

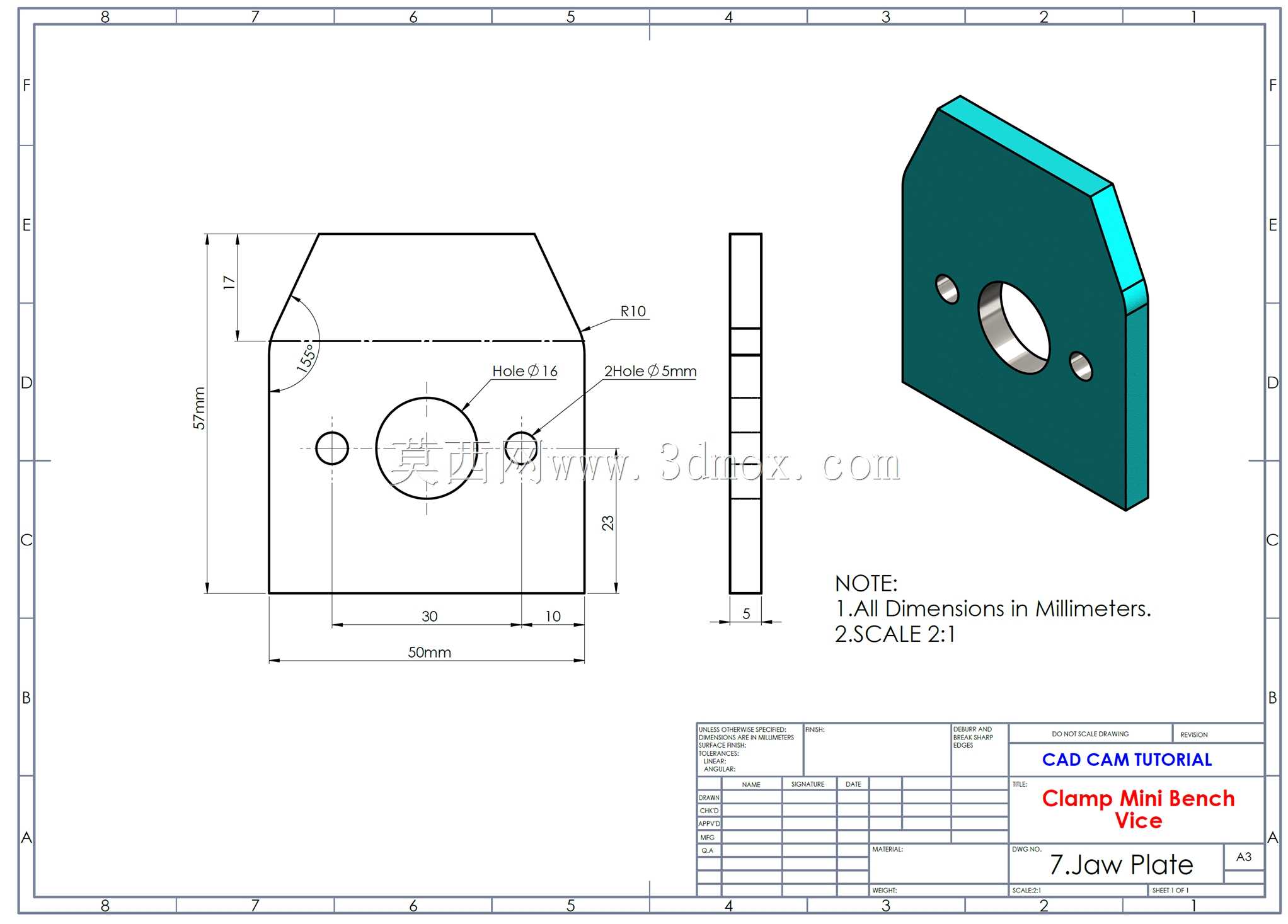

　　这类小型夹钳式台钳多应用于精密加工工位、电子装配操作台、院校金工实训桌面以及家用手工维修场景，相较于重型落地台虎钳，它的核心优势在于无需破坏工作台面打孔固定，依靠底部的C型夹结构就能快速锁紧在厚度适配的桌沿、操作台边，拆装转移十分灵活，适合需要频繁变更作业位置的小型加工场景。从功能设计来看，它的钳口采用可更换式硬质钳口片，两片钳口的平行度经过结构约束保证，夹持工件时不会出现偏斜打滑，活动钳身通过梯形丝杆传动，传动效率适中且具备自锁特性，夹持过程中不会因为工件的反作用力出现松退，侧面的T型手柄转动力矩符合人体工程学设计，不需要借助加力杆就能提供足够的夹持力，针对小型零件的锉削、钻孔、攻丝、零件修整等作业完全能满足受力要求。设计思路上，

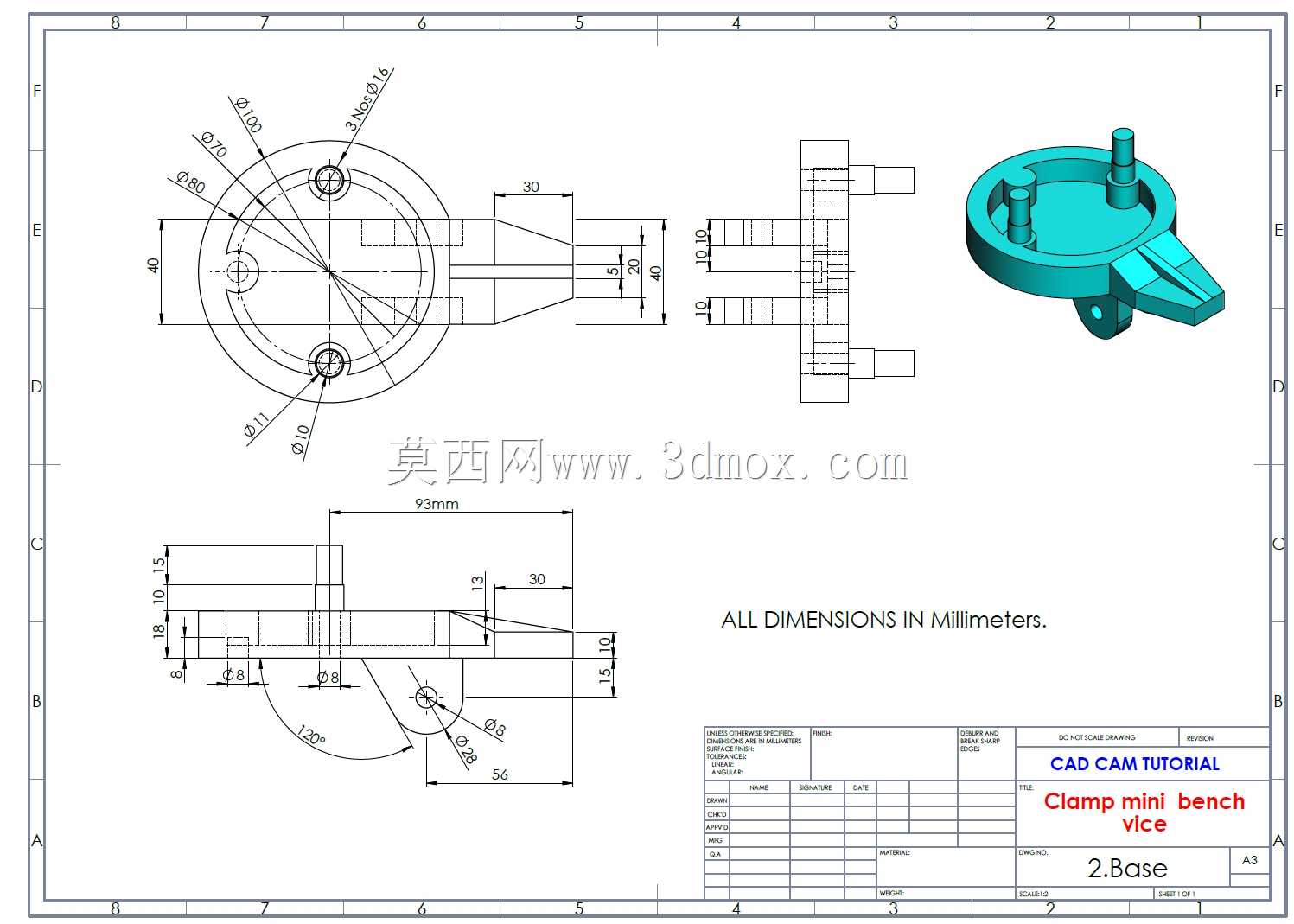

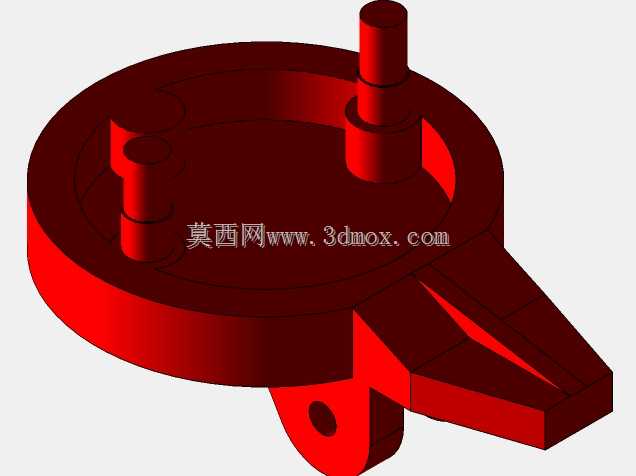

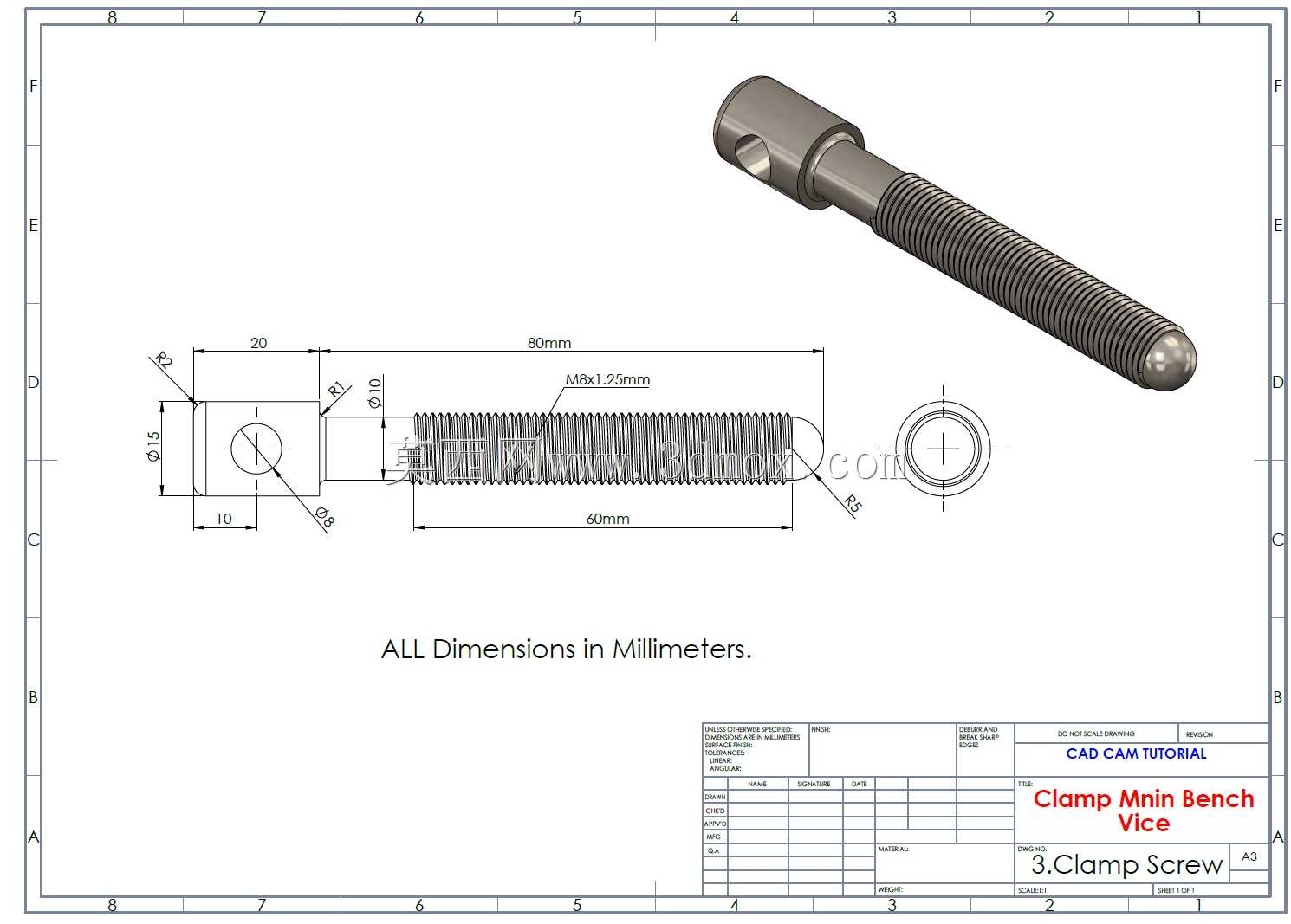

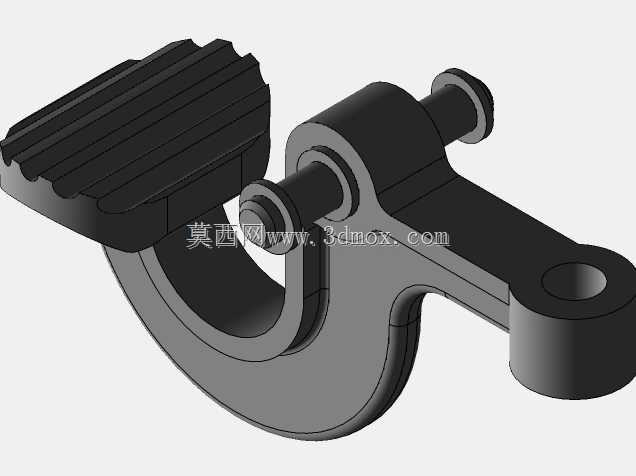

　　整体结构做了轻量化处理，主体采用铸铁材质保证刚性的同时，在非受力区域做了壁厚优化，避免整体过重不便挪动，底部的升降调节螺杆可以调整钳身的作业高度，适配不同身高操作人员的作业姿态，钳身还预留了小角度回转的调节空间，能根据加工需求调整工件的朝向，减少操作人员反复挪动工件的频次。安装边界方面，底部C型夹的开口行程覆盖了常规操作台、家用书桌的桌板厚度范围，锁紧时的接触块做了防滑处理，既不会夹伤桌面漆面，也能保证大力度作业时台钳不会出现移位，钳身整体的外形尺寸控制在桌面作业的舒适范围内，不会占用过多操作台空间，钳口的最大张开距离适配常见小型零件、电子元器件、小型五金件的夹持需求，对于直径较小的轴类零件、薄片状的钣金小件，

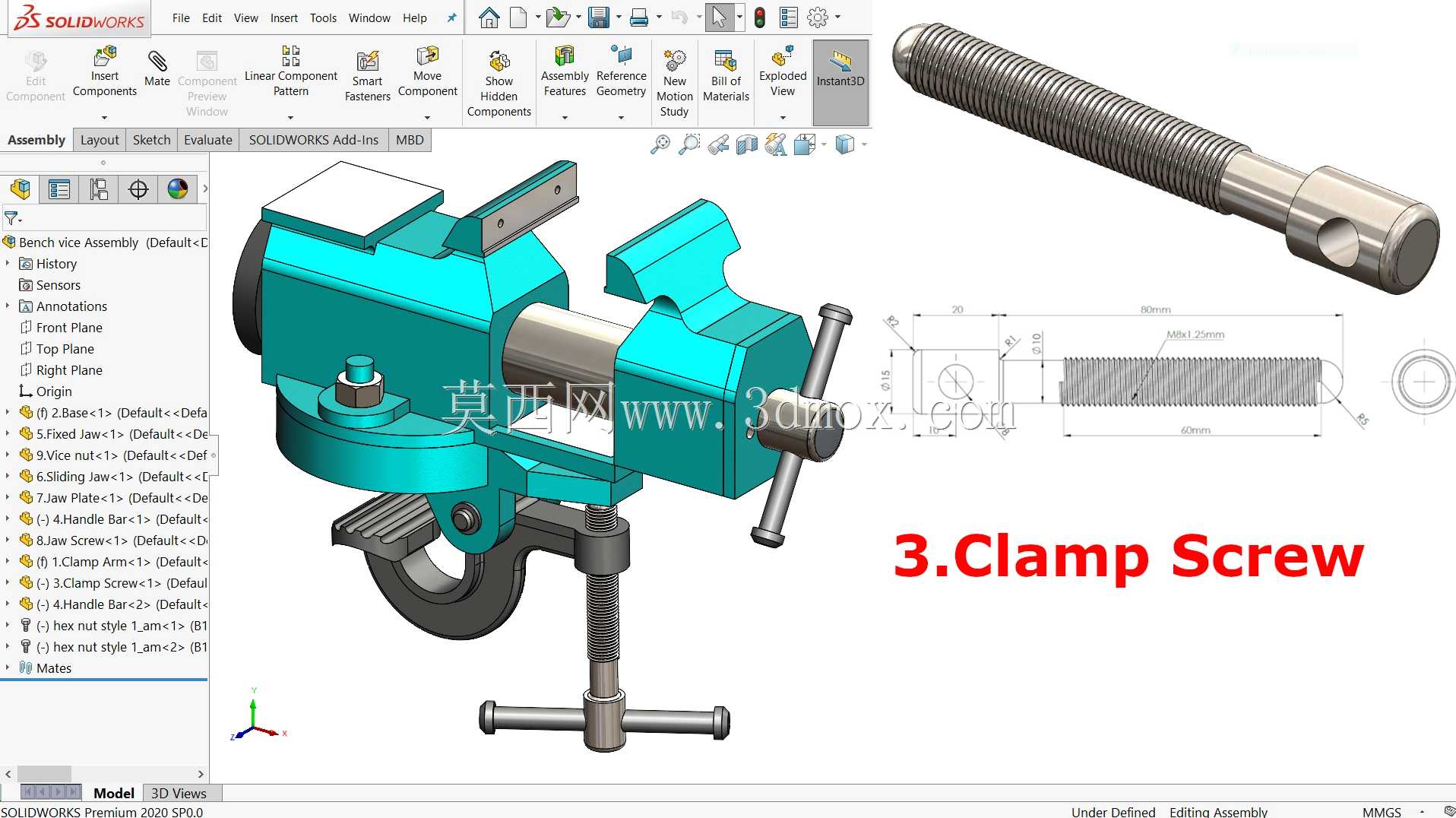

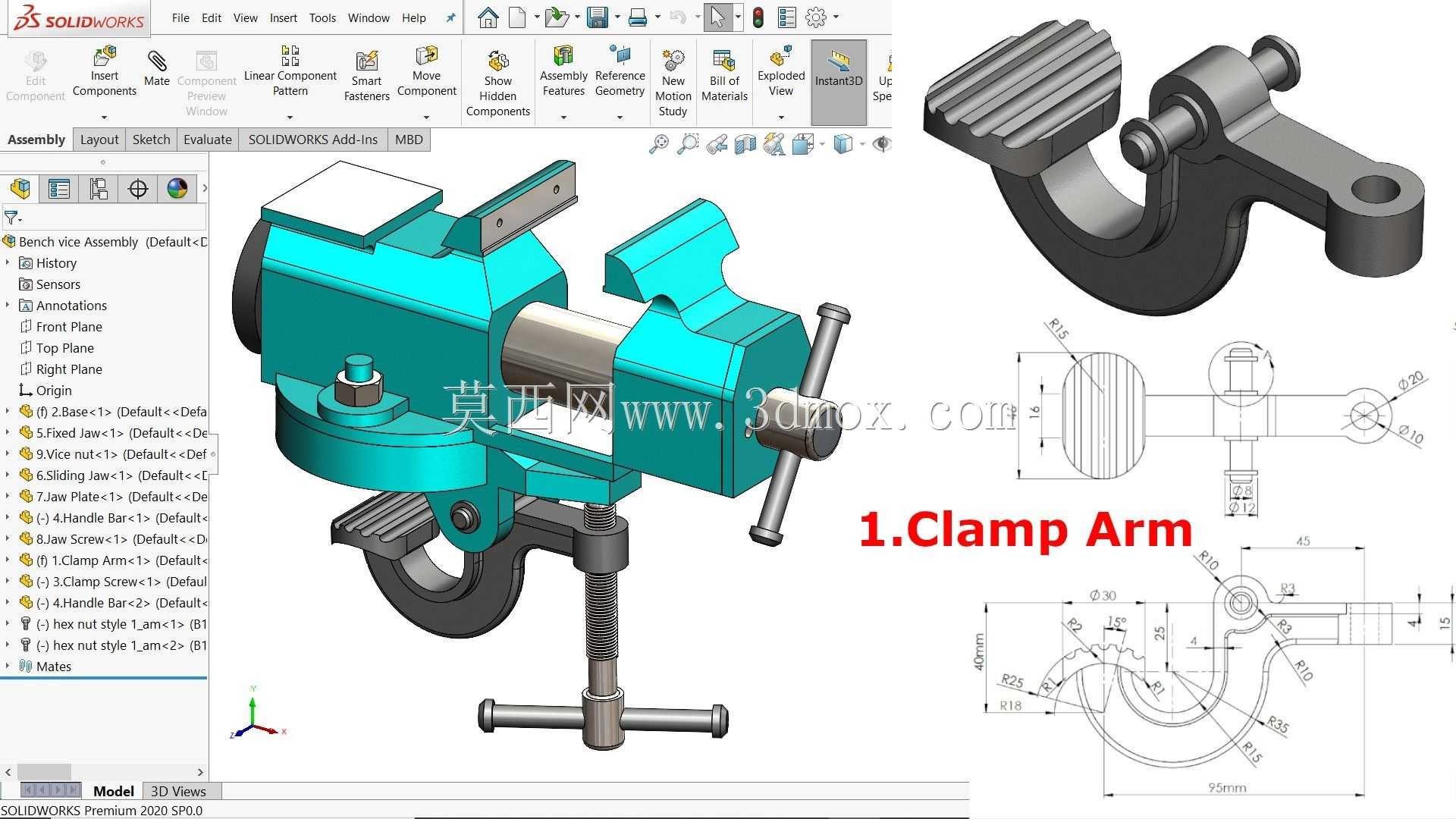

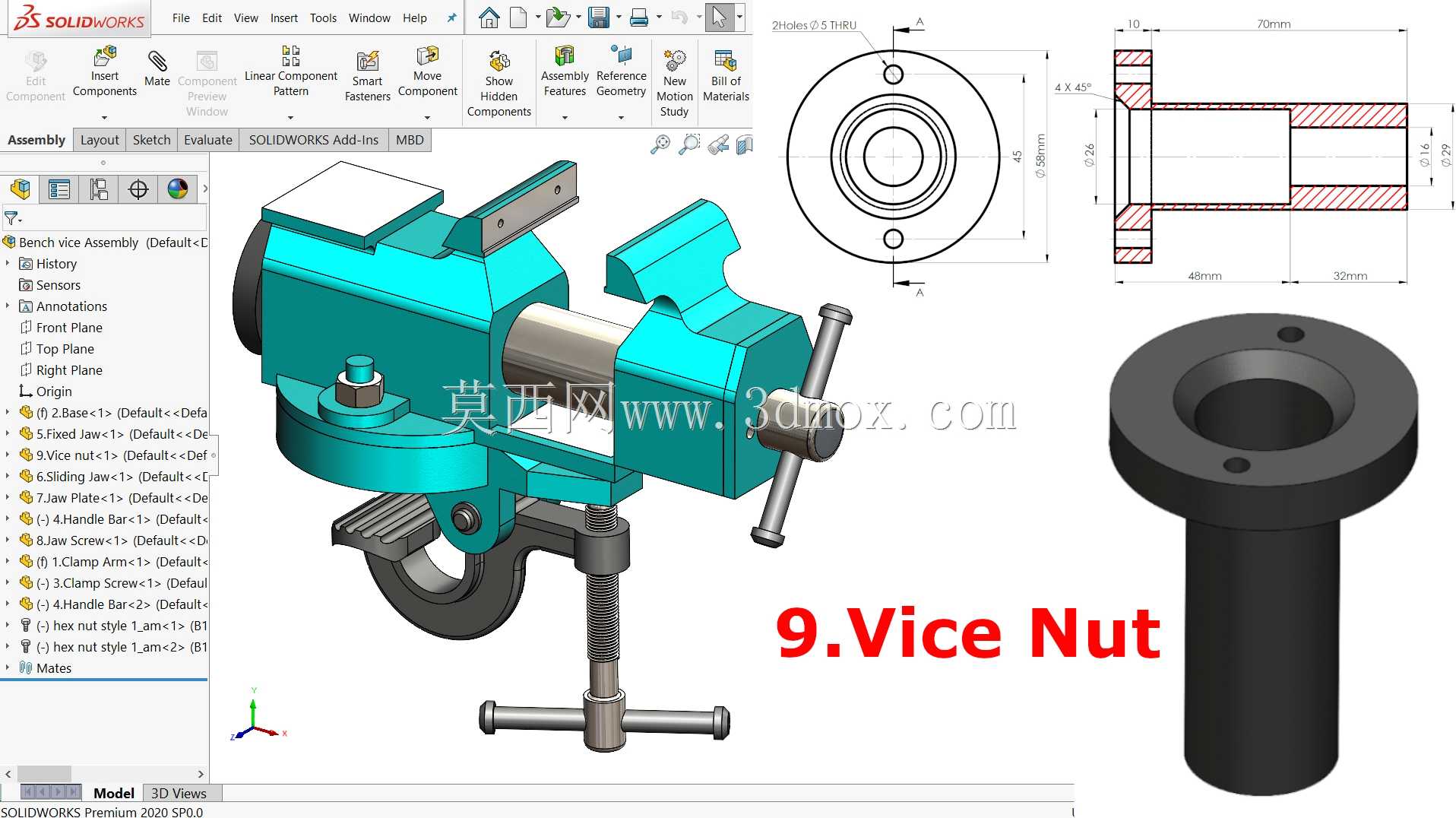

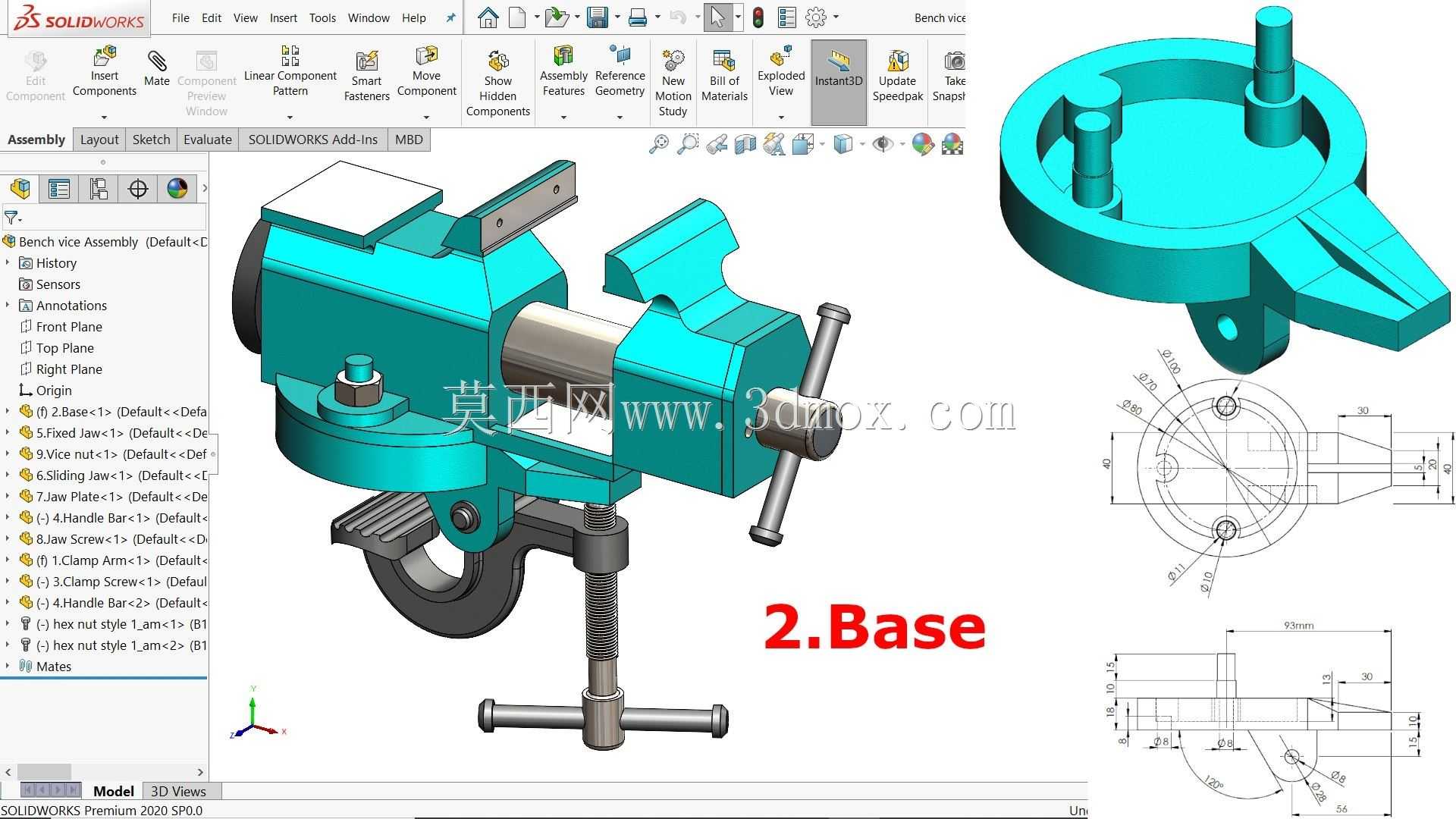

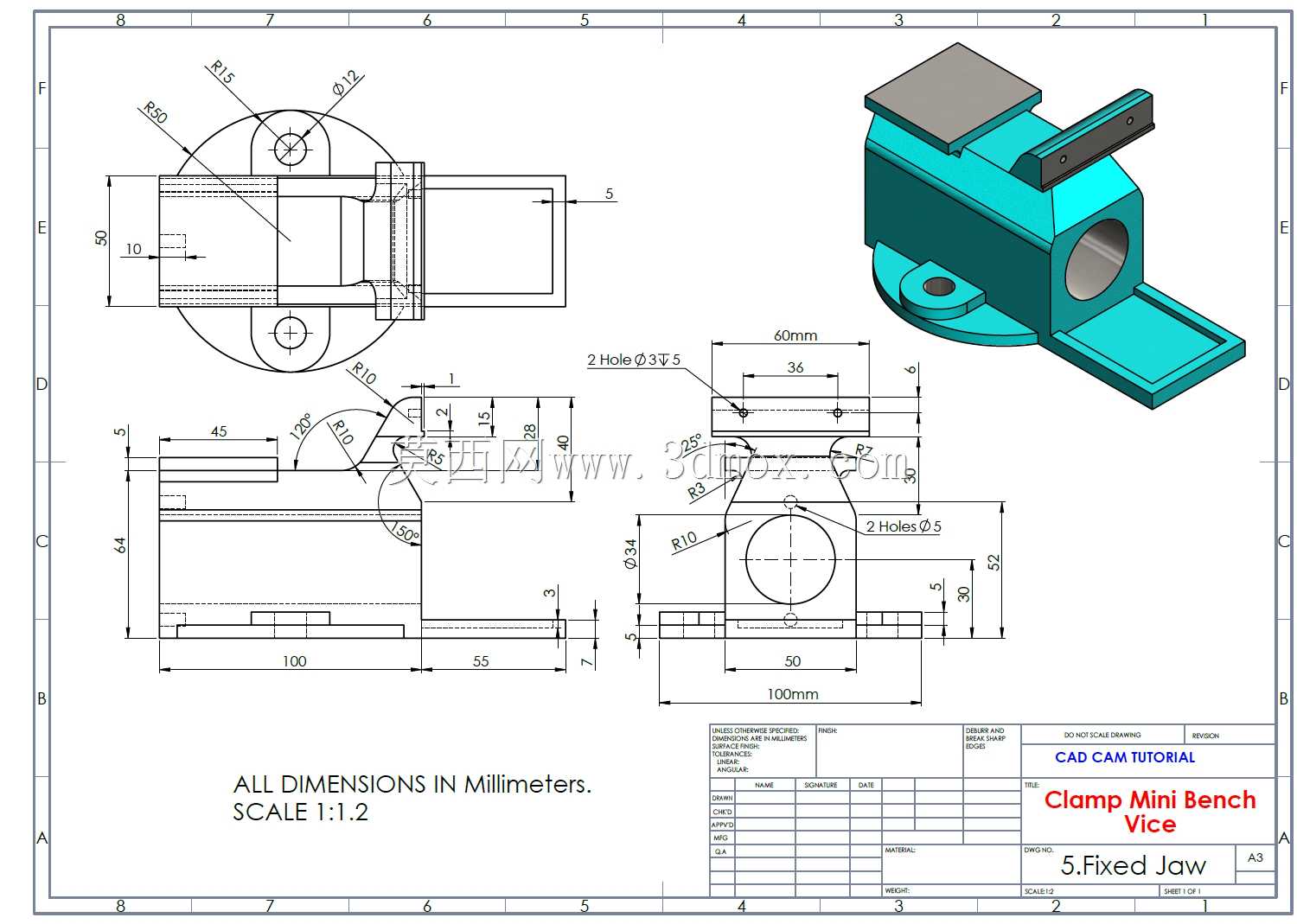

　　都能通过调整夹持力度实现稳定装夹，不会因为夹持力过大造成薄壁零件变形。在实际使用场景中，这类台钳还常搭配小型钻架、打磨工具使用，作为临时的工件固定工装，它的结构没有冗余的复杂部件，日常维护只需要定期给丝杆、转动铰接点加注润滑脂就能保证长期顺畅使用，钳口片磨损后只需要松开固定螺丝就能快速更换，不需要整体拆解设备，维护成本极低。结构建模过程中，需要重点保证丝杆与螺母副的同轴度、固定钳身与活动钳身的配合间隙，间隙过大会导致夹持精度下降，间隙过小则会出现活动钳身移动卡滞的问题，底部夹钳的锁紧螺杆需要做强度校核，保证满负荷夹持时螺杆不会出现塑性变形，所有转动部件的边缘都做了倒角处理，避免操作过程中划伤操作人员。
