机加工用重型台虎钳夹紧结构设计

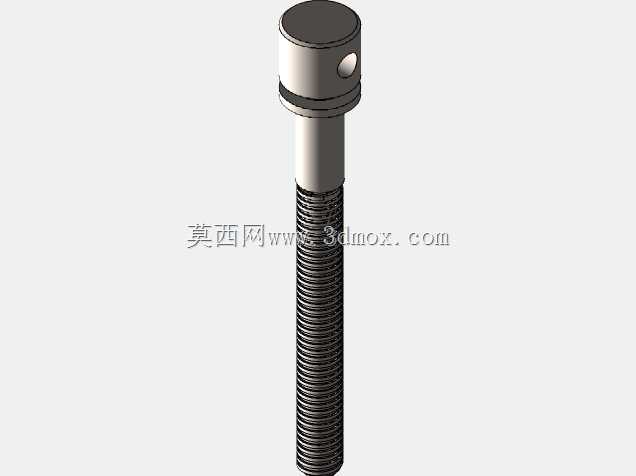

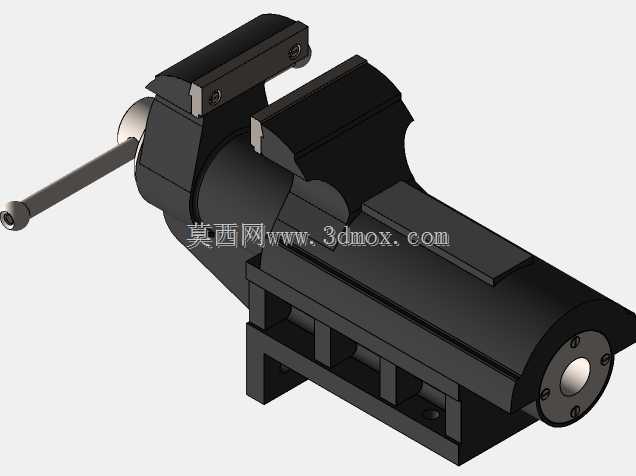

　　在钻床、铣床等常规机加工工位上，工件的可靠装夹是保证加工精度、规避操作风险的核心前提，这款台虎钳结构正是针对通用机加工场景的装夹需求完成的结构设计。从实际使用逻辑出发，该结构采用丝杠副作为核心传动单元，转动外置操作杆即可带动活动钳身沿固定导轨做直线往复运动，配合钳口部位的防滑齿纹结构，可对不同外形的金属、非金属工件施加稳定的夹持力，避免钻削、铣削过程中工件出现位移、飞脱的问题。设计过程中优先考虑了装夹的适配性，固定钳身与活动钳身的夹持面预留了软钳口的安装位置，针对精加工工件可更换铜质、铝质软钳口，避免装夹过程中在工件已加工表面留下压痕，适配粗加工、半精加工、精加工多工序的装夹需求。结构的安装边界做了标准化适配，

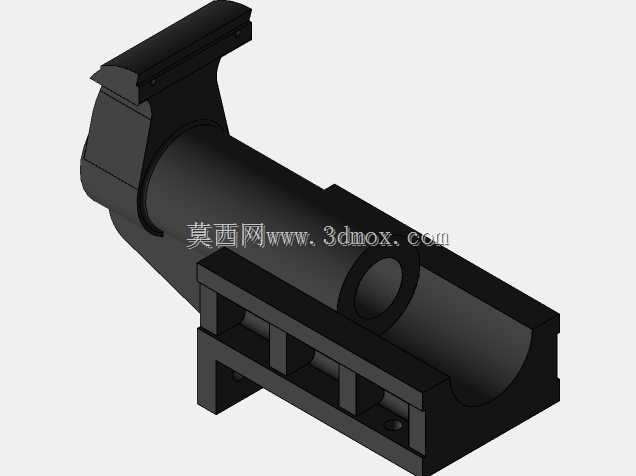

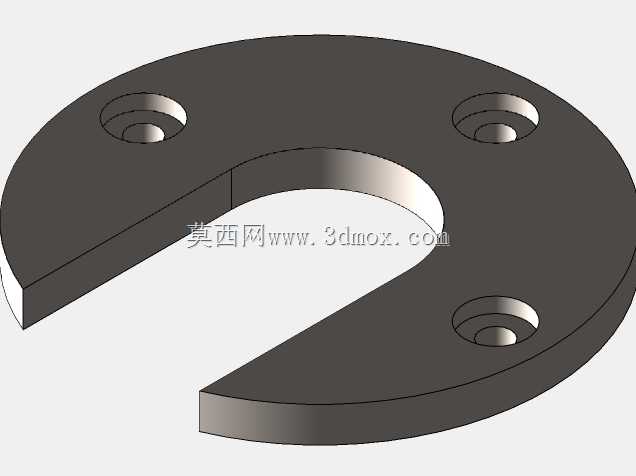

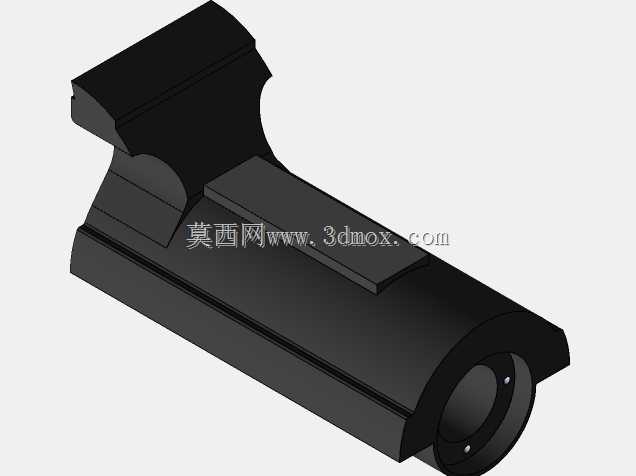

　　固定钳身底部设置了带安装孔的基座结构，可直接通过螺栓固定在标准机床工作台T型槽上，也可适配常规钳工台的安装尺寸，无需额外加工转接板即可完成固定，基座与活动钳身的导轨配合面采用了加宽设计，夹持大尺寸工件时可有效降低钳身的倾覆力矩，避免装夹失稳。整体结构的尺寸设计兼顾了操作空间与夹持行程，操作杆的长度经过力矩匹配，常规成年男性单手即可输出足够的夹紧力，无需借助加力套管即可满足大部分钢件、铸铁件的装夹力需求，同时丝杠尾部设置了限位结构，可避免活动钳身超行程脱出，降低日常使用中的故障概率。钳身主体采用箱型结构设计，在保证整体刚性的前提下尽可能降低了结构自重，既可以满足固定工位的长期使用需求，也可适配临时移动工位的装夹使用。

　　导轨配合面预留了润滑脂加注的间隙，日常维护时只需定期在导轨面、丝杠副涂抹润滑脂，即可保证传动顺畅，避免长时间使用后出现卡滞、磨损过快的问题。夹持行程覆盖了常规机加工工件的尺寸范围，从小型的轴类、块类零件，到中等尺寸的焊接毛坯、型材工件，都可实现稳定装夹，无需频繁更换夹具，可有效减少工位上的夹具换装时间，提升单工序的加工效率。
