带散热蜗壳结构涡轮泵三维结构设计

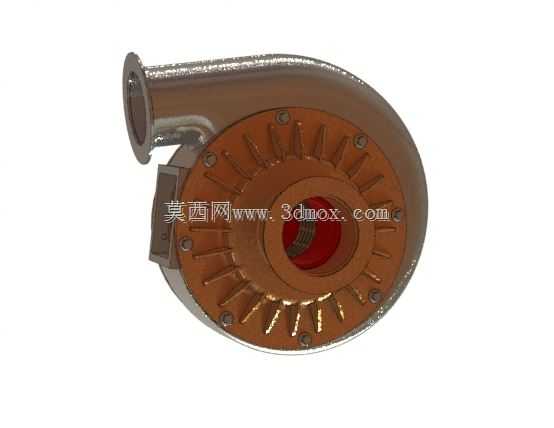

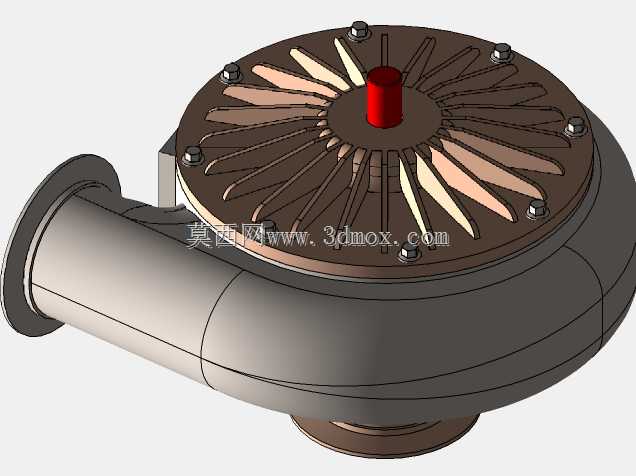

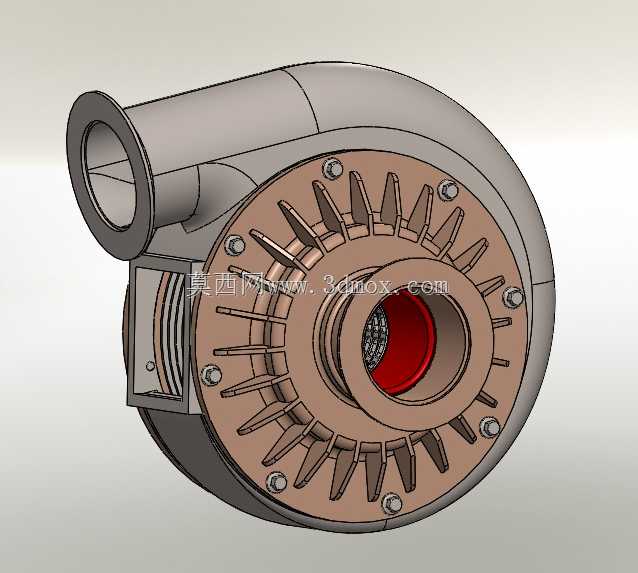

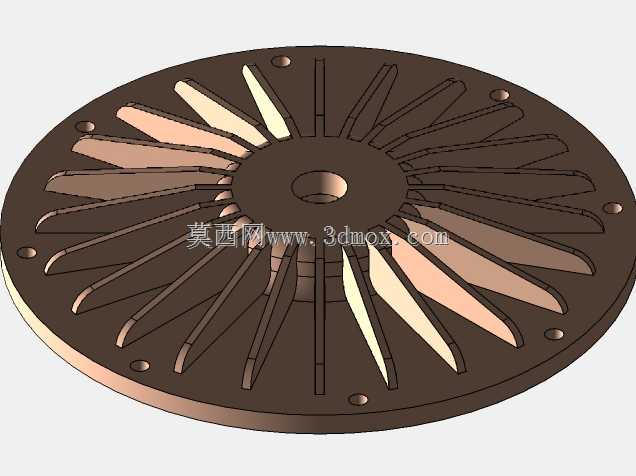

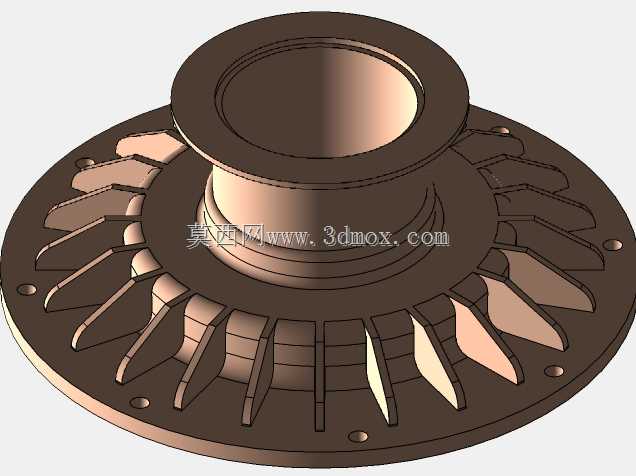

　　这款涡轮泵的结构设计围绕小流量高扬程流体输送场景展开，在配套小型动力单元、实验台流体循环、紧凑型工业设备供液系统中适配性较强，区别于普通离心泵的宽流道设计，其叶轮与蜗壳的配合间隙经过反复校核，能在高转速工况下维持稳定的输出压力，避免小流量区间的压力脉动问题。从结构布局来看，泵体采用侧置切向出口设计，出口法兰端面预留标准密封槽，可直接对接硬管或软管接头，安装时无需额外加装转向接头，能有效压缩管路布置的占用空间；泵壳外圈设置一体化放射状散热筋，既可以强化高转速运行时的壳体散热效率，避免轴承腔温度过高导致润滑脂失效，同时筋条与壳体一体成型的结构也能提升泵壳整体刚性，降低高速运行时的结构共振风险。设计过程中优先考虑了安装边界的适配性，

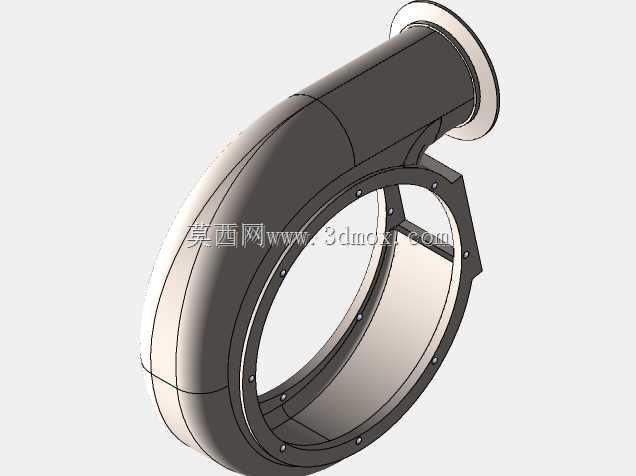

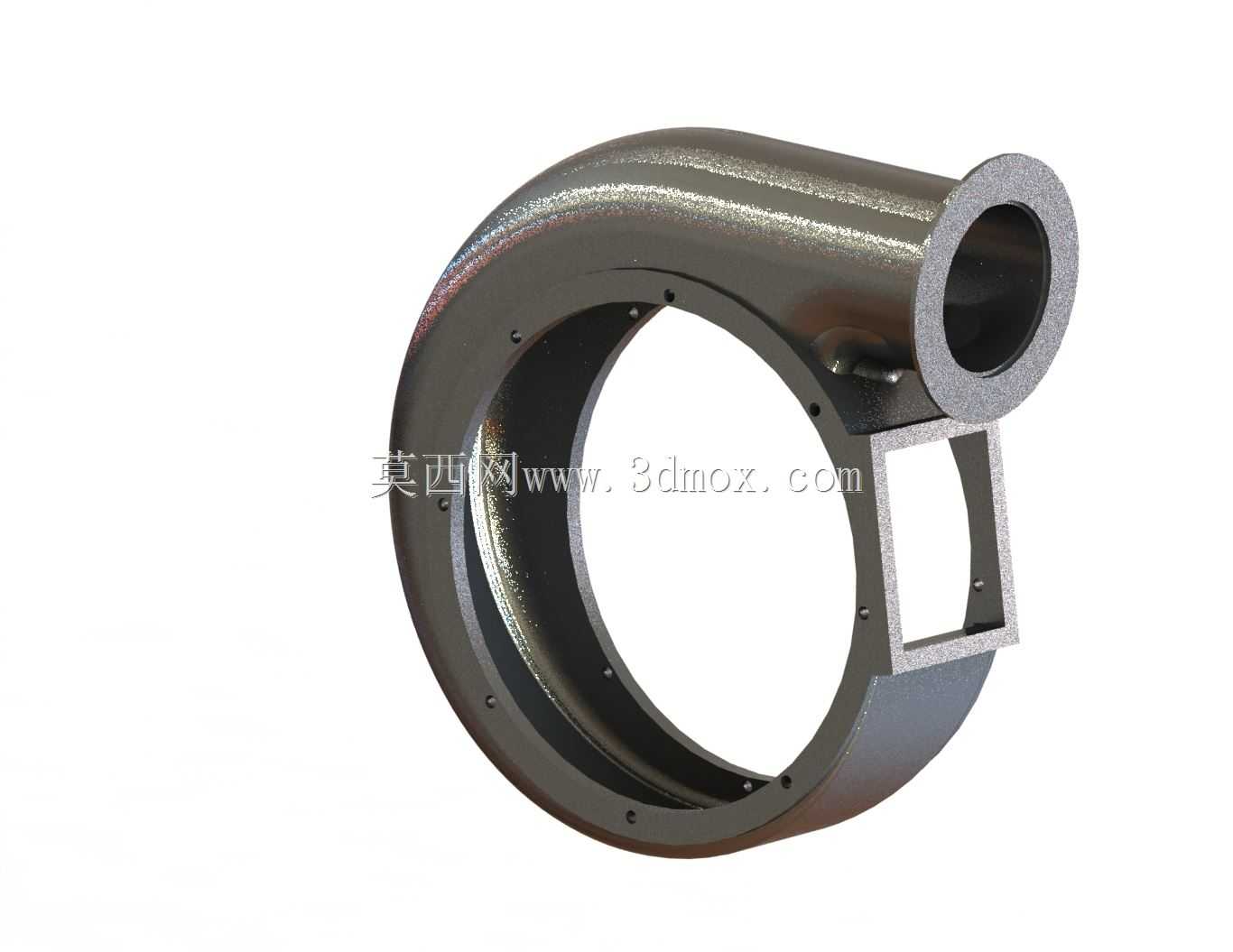

　　泵体的安装基准面设置在蜗壳后侧的端盖平面，端盖上均布的安装孔位可直接对接标准安装支架，轴向安装尺寸经过压缩，能适配狭小舱体内的安装需求，进出口的中心距、端面到安装基准面的距离都预留了常规管路对接的操作空间，不会出现安装时工具无法操作的干涉问题。核心过流部件的设计上，叶轮采用闭式径流结构，叶片型线经过流体仿真优化，能减少流体在叶轮流道内的涡流损失，入口处的导流锥结构可平滑引导流体进入叶轮，降低入口紊流带来的气蚀风险；蜗壳的流道截面采用渐变式设计，从隔舌位置到出口位置的截面面积逐步扩大，能顺畅将叶轮甩出的高速流体的动能转化为压力能，减少流道内的水力损失。轴承腔的密封结构采用双重密封设计，外侧为防尘密封，内侧为流体动压密封，

　　既能阻挡外界粉尘进入轴承腔，也能避免输送的流体泄漏到轴承位置，延长维护周期。在建模过程中，所有配合面的公差都按照机械设计标准预留了合理的装配间隙，螺栓连接位置都预留了标准扳手的操作空间，拆解维护时无需专用工装即可完成叶轮、密封件的更换，适配工业场景下的快速运维需求。
