螺杆式流体输送泵结构设计

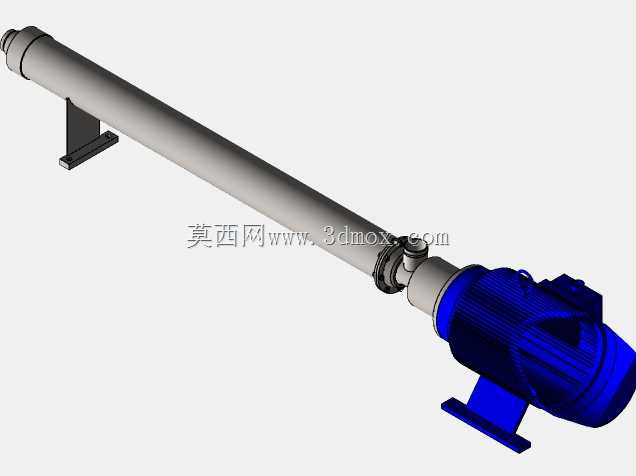

　　这类长筒型螺杆输送结构，常应用在高粘度流体的定量输送场景，比如食品加工环节的糖浆、酱料输送，化工领域的粘稠树脂、浆料转运，还有污水处理环节的含固污泥输送，相比普通离心泵，它对介质的适应性更强，不会因为介质粘度高出现抽空、输送效率骤降的问题。从结构设计来看，驱动端采用标准法兰安装的电机直连结构，省去了中间联轴器的冗余设计，传动路径更短，运行时的同轴度更容易保证，也减少了传动环节的能量损耗。长筒型的泵腔内部是偏心螺杆与橡胶定子的配合副，运转时通过螺杆在定子腔内的行星运动，形成连续的密闭腔室，把介质从吸入端平稳推送到排出端，整个输送过程没有脉冲，不会对剪切敏感的介质造成结构破坏，这也是它能在食品、医药行业被广泛应用的核心原因。安装边界上，

　　泵体设置了两处支撑点，一处在靠近驱动端的电机底部，采用标准卧式安装脚座，脚座上开有长条形安装孔，方便现场安装时调整位置补偿安装误差；另一处在泵筒的吸入端附近，设置了L型支撑支架，用来承托长泵筒的悬臂端，避免长筒结构在运行过程中出现挠度变形，影响螺杆与定子的配合间隙，长时间运行也不会出现偏磨、泄漏的问题。设计时需要重点关注几个核心尺寸链，首先是电机输出轴与螺杆连接段的同轴度公差，需要控制在0.05mm以内，否则运转时会出现异常振动，加速密封件和轴承的磨损；其次是泵筒的直线度公差，长筒结构如果加工时直线度超差，会导致螺杆运转时与定子内壁局部摩擦，不仅会降低输送效率，还会大幅缩短定子橡胶件的使用寿命；另外进出口的连接法兰尺寸，

　　需要匹配对应行业的通用管道标准，方便现场直接对接管路，不需要额外制作转换接头。在密封结构的设计上，驱动端与泵腔的衔接位置采用了机械密封结构，相比传统填料密封，它的泄漏量更小，不需要频繁调整压盖压紧力，维护周期更长，适合长时间连续运行的工况。整个结构的零部件拆分逻辑也很清晰，电机、连接座、密封组件、泵筒、定子、螺杆、端盖、支撑脚座都是独立可拆分的模块，现场维护时不需要整体拆解泵体，只需要针对故障部件单独更换即可，比如定子磨损后，只需要拆开泵筒端盖就能抽出螺杆更换定子，大幅降低了后期的维护成本和停机时间。在选型适配时，还可以根据输送介质的腐蚀特性，更换泵筒、螺杆的材质，比如输送腐蚀性介质时可以采用316L不锈钢材质，输送普通无腐蚀介质时可以采用碳钢材质做防腐涂层，灵活适配不同的工况需求。
