深沟球滚动轴承机械结构三维建模

　　作为旋转传动系统里最基础的支撑类零件，滚珠轴承的应用场景几乎覆盖所有存在回转运动的机械结构，小到精密仪器的仪表转轴、家用电机的输出端，大到工业输送机辊筒、机床主轴的支撑位，都能见到这类结构的身影。它的核心作用是承接转轴运转过程中的径向载荷，同时可承受一定比例的轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦阻力，减少传动过程中的能量损耗，同时避免轴颈与安装座孔的直接磨损，延长整套传动机构的服役寿命。

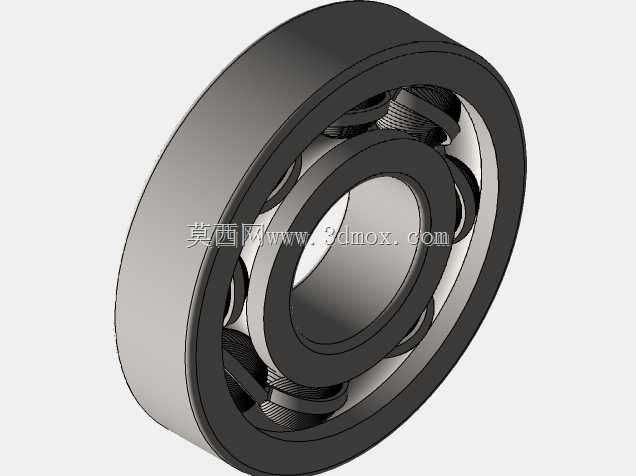

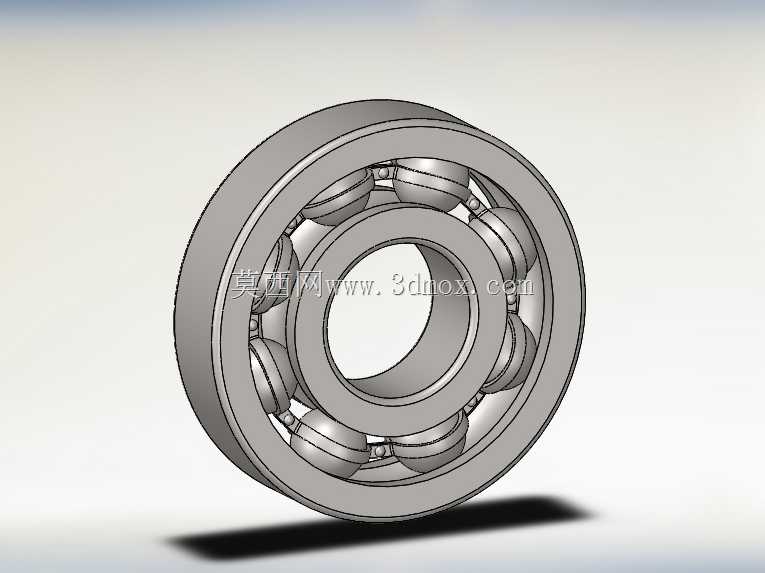

　　从结构设计逻辑来看，这套模型完整还原了深沟型滚珠轴承的核心组成：包含带弧形滚道的内圈与外圈，均匀排布在滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚动体之间直接摩擦碰撞的保持架。设计过程中首先要匹配安装边界的尺寸约束：内圈的内孔直径需要与配合轴颈的公差带匹配，通常采用基孔制过渡配合保证周向固定不打滑；外圈的外径与安装座的轴承孔采用基轴制配合，兼顾安装便利性与外圈的定位稳定性；轴承的整体宽度尺寸需要预留轴系的轴向定位空间，匹配轴肩与孔用挡圈的安装尺寸，避免运转过程中出现轴向窜动。

　　滚道的曲率设计是这类轴承建模的核心要点，滚道的圆弧半径略大于滚珠半径，既保证滚珠与滚道有足够的接触面积承载载荷，又能预留合适的滚动间隙，避免滚珠在滚道内出现卡滞。保持架的兜孔间隙需要经过反复校核，既要保证每个滚珠能在兜孔内自由转动，又要限制滚珠的轴向与径向窜动量，保证所有滚动体能均匀分担载荷，避免局部载荷集中导致的早期点蚀失效。

　　在实际选型应用中，这类滚珠轴承的极限转速与载荷能力和滚珠数量、滚道曲率、密封形式直接相关，建模过程中还原的各部件装配间隙，也能为后续的装配干涉检查、运动仿真提供准确的模型基础，帮助设计人员提前验证轴系装配的合理性，减少实物试制阶段的装配问题。
