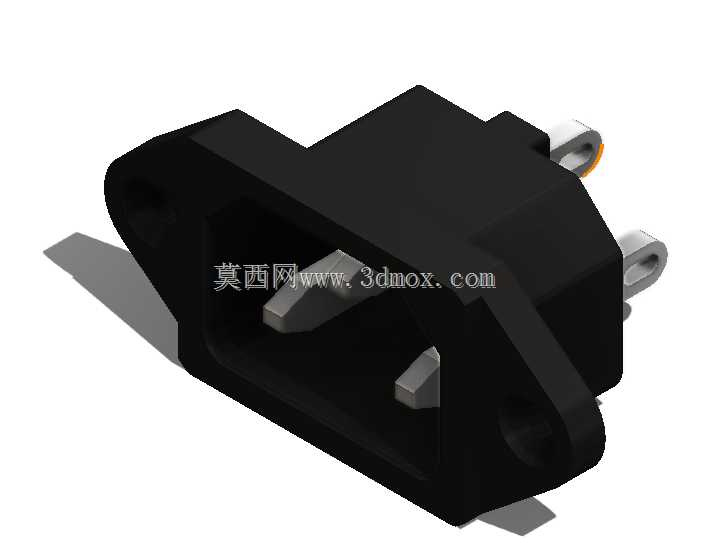

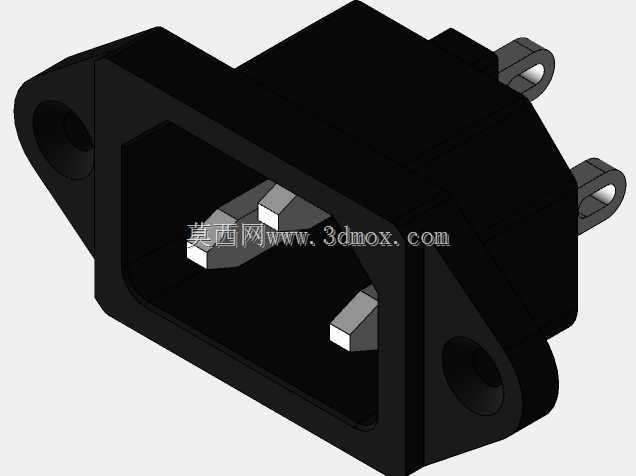

可伸缩式IEC电力电缆连接插座结构

　　这款可伸缩结构的IEC电力接插件，日常多用于各类台式工业检测仪器、桌面型电控设备、小型机电装置的市电输入端口，承担设备端与供电线缆之间的电力接驳功能，是设备供电回路里最基础也最关键的连接节点。从实际选型适配的角度看，这类插座的安装边界需要严格匹配设备面板的开孔尺寸，其自带的法兰安装耳预留了标准螺丝固定位，安装时无需额外做结构避让，法兰面与设备面板贴合后可保证接插部位的结构稳定性，避免设备移动或线缆拉扯时出现接口松脱、接触不良的问题。设计上采用可伸缩的插合结构，核心是为了抵消设备组装过程中面板与内部安装板之间的装配公差，当内部走线存在少量尺寸偏差时，伸缩段可以自适应调整插合深度，不需要额外调整内部线束的固定位置，

　　能有效降低整机组装的对位难度，同时在插头插拔过程中，伸缩结构可以缓冲轴向的冲击力，减少插脚与内部导电片的硬接触磨损，延长接插件的实际使用寿命。外形上采用阻燃黑色绝缘壳体，壳体的棱角做了小圆弧过渡处理，既符合电气绝缘件的安全设计要求，也能避免组装过程中锐边划伤操作人员或线缆绝缘层。三个导电插脚的排布完全遵循IEC标准接插件的间距规范，插脚表面做了镀覆处理，降低接触电阻的同时提升抗氧化能力，保证长期通电过程中的温升控制在安全范围内。在结构建模过程中，需要重点关注伸缩段的滑动配合间隙，间隙过大会导致插合时出现晃动，接触稳定性不足，间隙过小则会出现伸缩卡滞，无法实现公差补偿的设计目的；

　　同时安装耳的固定孔位需要与面板开孔的同轴度保持在合理公差范围内，避免安装时出现螺丝无法对位的问题。这类接插件在实际应用中，除了常规的工业仪器设备，也常被用在各类桌面型3D打印设备、小型数控雕刻装置、实验室测试电源等需要频繁插拔供电线缆的设备上，可伸缩的结构设计也能在插头受到意外侧向拉扯时，通过小范围的位移缓冲减少插脚的受力，避免插脚弯折或内部导电结构变形，相比传统固定式IEC插座，在装配容错率和抗外力冲击表现上有明显优势。建模时还需要注意壳体内部导电片的安装槽位尺寸，要保证导电片装入后无松动，插脚插入时的夹持力符合电气连接的要求，避免出现接触电阻过大导致的接头发热问题，同时壳体的壁厚要满足绝缘强度要求，在满足结构强度的前提下尽量控制整体尺寸，减少对设备内部安装空间的占用。
