星球大战主题光剑握持手柄结构设计

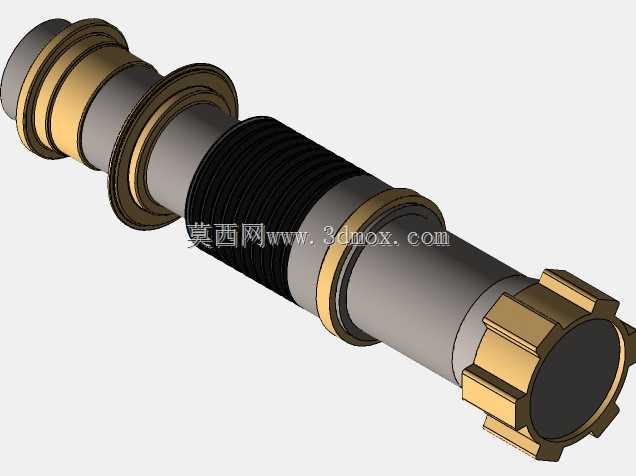

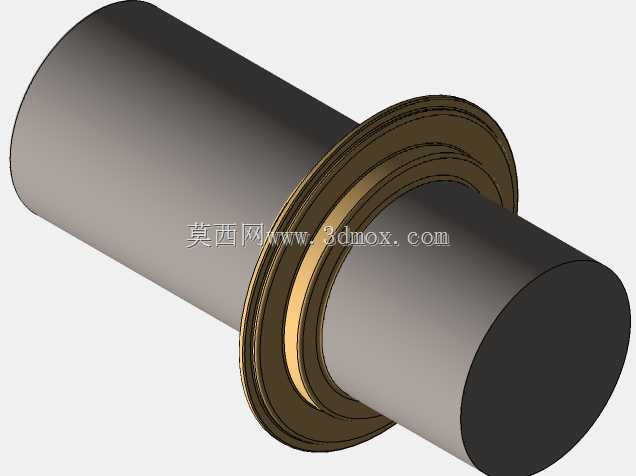

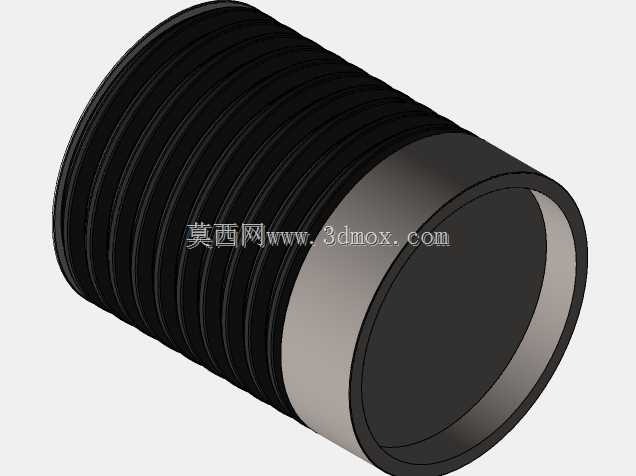

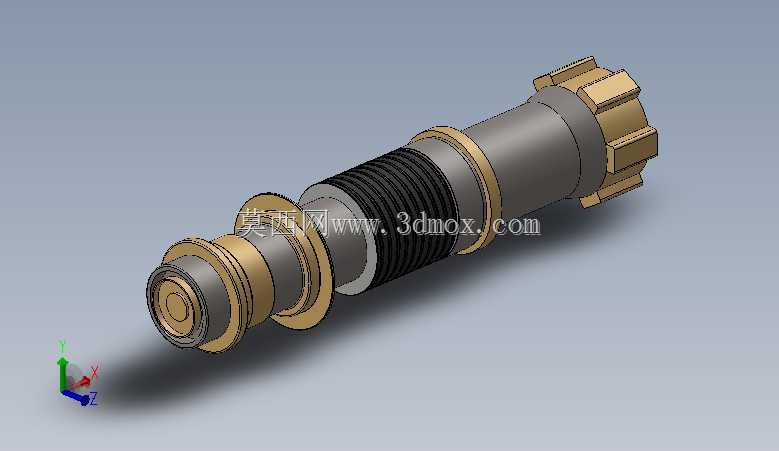

　　该结构为影视IP衍生的实体光剑握持手柄，核心应用场景覆盖主题cosplay道具制作、影视实景拍摄道具配套、IP周边收藏级实体产品开发领域，也可作为机械结构教学中典型的多段同轴装配案例使用。从实际使用需求出发，手柄需满足单手握持的人机工程要求，整体采用多段同轴嵌套的装配逻辑，中段设置滚花防滑结构，握持区域的滚花纹路深度控制在0.3mm，既保证握持时的摩擦力足够，避免挥摆过程中出现滑脱问题，又不会因纹路过深硌手影响长时间持握体验。设计阶段优先考虑装配的便捷性，整体拆分为前端输出段、中段握持段、尾端调节段三个核心模块，各模块之间采用台阶轴配合定位，配合公差选用H7/g6间隙配合，既保证同轴度误差控制在0.05mm以内，

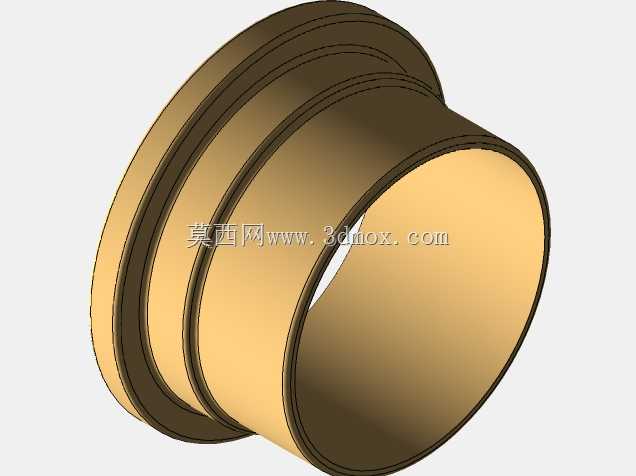

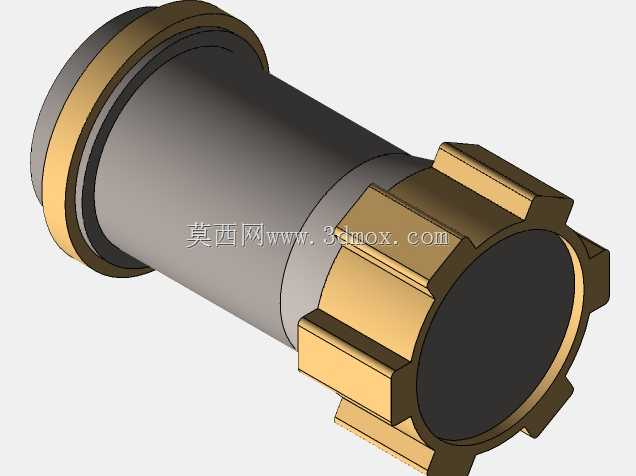

　　又能实现无工具快速拆装，方便内部发光组件、音效模块的后期维护更换。外形尺寸方面，整体总长控制在280mm，最大外径位于尾端调节段，为45mm，握持段外径收窄至38mm，适配绝大多数成年使用者的手掌握持围度；前端输出段预留12mm直径的标准安装接口，可匹配通用的发光剑刃配件，接口处设置环形定位凸台，剑刃插入后可通过侧面的紧定螺钉完成锁止，承受挥摆时的径向载荷不会出现松脱。尾端的多棱面结构既做外观装饰，也集成了开关按键与电池仓盖功能，棱边做R1.5的圆角处理，避免持握转动时划伤手部。结构上各金属质感的环形装饰件采用过盈配合套在主体轴套上，装配时通过压力机压装到位，无需额外粘接即可保证连接强度，同时预留了内部走线的空腔，空腔直径20mm，

　　可容纳常规的18650电池组与控制电路板，走线槽沿内壁轴向布置，避免装配时挤压线路造成绝缘层破损。从安装边界来看，该手柄无需额外配套固定支架，本身即为独立手持结构，所有外露部件均做倒角处理，不存在尖锐凸起，符合手持道具的安全使用要求，各段连接位置设置橡胶密封圈，可实现日常泼溅防水，适配户外场景的拍摄使用需求。
