红色帽瞬时动作按钮开关结构设计

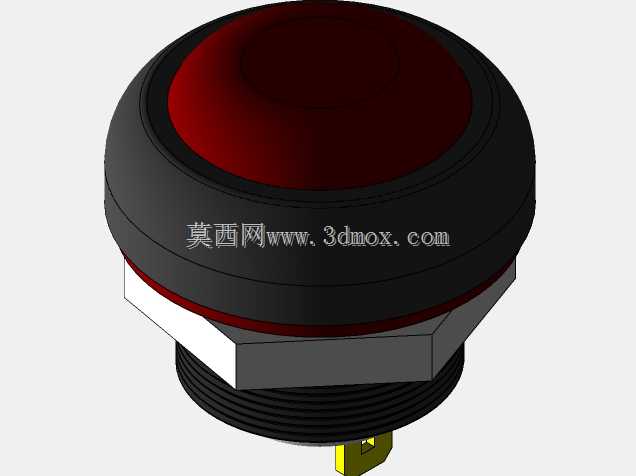

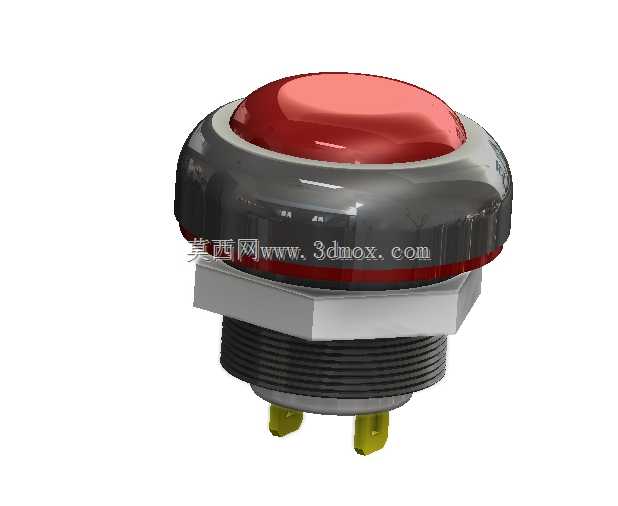

　　这类瞬时按钮开关常被布置在各类工业控制台、设备操作面板、小型电控盒的外露操作面，作为人工触发信号输入的核心元件，承担着设备启动、点位确认、急停旁路触发、工序步进确认等实际操作功能，区别于自锁式按钮，其触点仅在按压行程到位的时段保持导通，外力撤除后依靠内部复位结构自动回弹至初始断开状态，能有效避免误触发后的持续信号输出，适配需要单次脉冲信号输入的控制回路。从结构设计来看，这款按钮采用凸面红色操作帽，帽体边缘做了圆弧过渡处理，按压时的接触受力面更贴合指腹，长时间操作不易产生硌手感，操作帽下方的密封裙边采用弹性材质，可阻挡日常工况下的粉尘、少量溅液渗入开关内部触点区域，适配多数普通工业车间的非强腐蚀环境。安装结构上采用螺纹锁紧式设计，

　　主体下部带标准外螺纹段，配套六角锁紧螺母可适配不同厚度的面板安装场景，安装时仅需在面板上开出对应直径的安装圆孔，将开关主体从面板正面穿入，背面旋紧六角螺母即可完成固定，无需额外的安装支架，能大幅缩减面板装配的工序耗时。底部引出的两个插片式接线端，适配常规的快插接线端子，接线时无需焊接，直接将对应线径的端子压接后插装即可，能有效提升现场布线的效率。设计过程中重点考量了操作行程与触点触发的匹配关系，按压行程控制在合理区间，既不会因行程过短导致轻微触碰就误触发，也不会因行程过长造成操作费力，回弹结构的弹力经过调校，按压反馈清晰，操作人员可通过手感明确判断触点是否完成触发，无需额外观察信号指示灯就能确认操作是否生效。

　　这类按钮的安装边界需注意，面板背面需预留足够的接线空间，避免螺纹段与背面的线槽、其他电气元件产生干涉，插片接线端的朝向可根据实际布线需求在锁紧螺母前调整，适配不同方向的走线布局，在小型自动化设备、检测仪器、民用电控装置的面板设计中，这类结构的按钮都有着极高的选用率。
