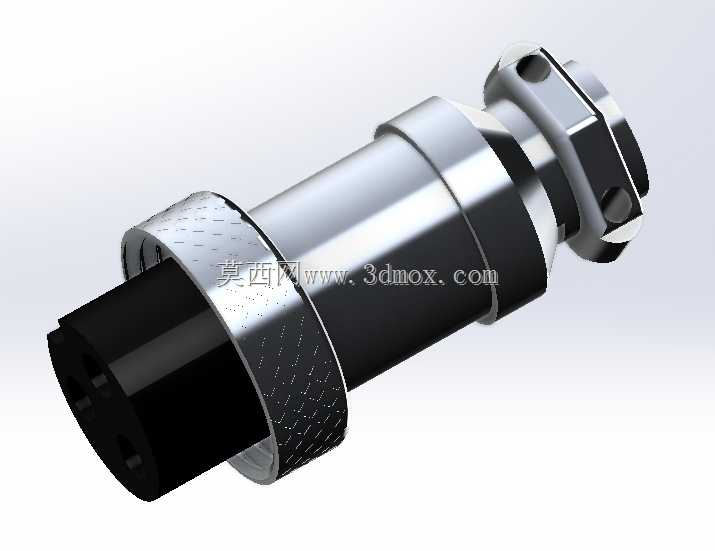

GX16三针公母对接航空连接器结构

　　这款GX16规格的三针接插件，是工业电气连接场景里应用极广的基础元件，常见于各类小型机电设备、传感检测单元、工业控制机柜的信号与小功率电源传输回路中。日常设备调试、产线运维时，经常能在设备面板开孔处看到这类接插件的身影，它承担着设备本体与外接电缆之间快速插拔、稳定导通的作用，不用在每次拆装设备时逐根焊接线缆，大幅提升装配与后期维护的效率。

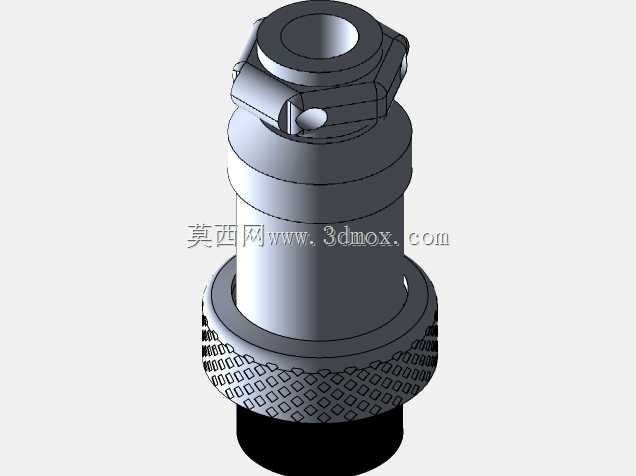

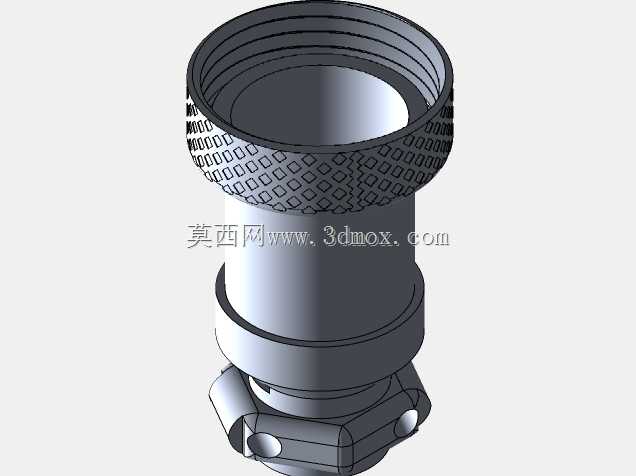

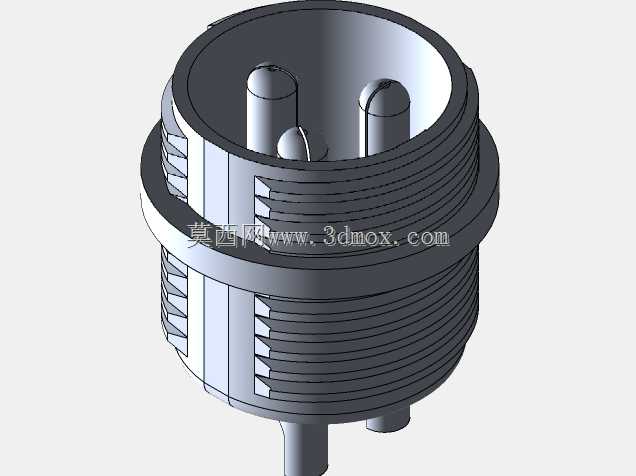

　　从结构设计来看，这款公头端采用金属车削壳体，外圆周加工有滚花纹理，既可以提升插拔时的手部摩擦力，也能在对接锁紧时增加与母端螺套的咬合阻尼，避免设备运行过程中受振动影响出现松脱退针的问题。壳体上的多道环形槽，一方面是加工时的工艺退刀结构，另一方面也可以配合密封圈实现对接后的IP防护等级提升，在有少量粉尘、溅水的工业现场也能保证连接可靠性。内部三根插针采用偏心排布，从根源上避免了插反的可能，装配时不用额外做对位标记，插针根部做了台阶限位，压接或焊接线缆后不会出现插针轴向窜动的问题，插针接触端的圆弧收口设计，能在插拔时引导插针对齐母端插孔，减少插针弯折、接触不良的故障概率。

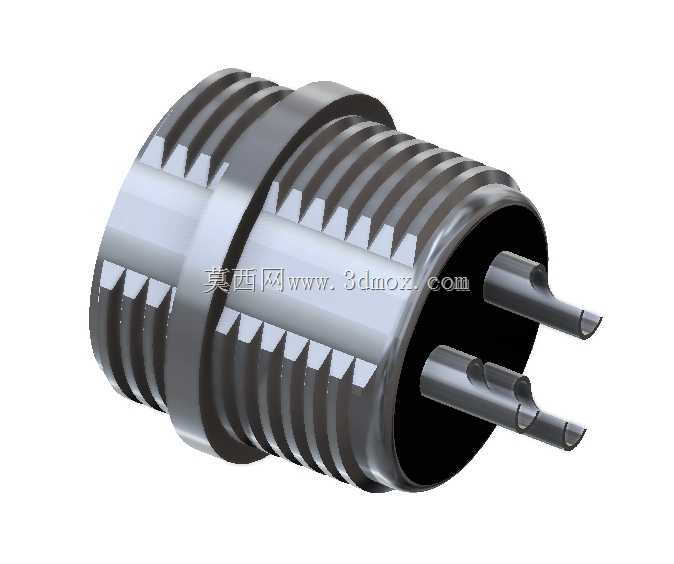

　　安装边界上，这款连接器适配标准16mm直径的面板开孔，壳体带法兰限位结构，从面板正面装入后，后部用锁紧螺母即可完成面板固定，不需要额外设计复杂的安装固定结构，对设备面板的加工要求很低，只需要保证开孔尺寸公差在±0.2mm范围内即可顺利装配。对接后的整体轴向长度控制在常规布线空间要求内，不会在设备内部占用过多走线空间，适配的线缆外径范围覆盖常规3芯0.3-0.75平方毫米的控制电缆，线缆入口处的夹紧结构可以在拧紧后固定线缆外皮，避免线缆受拉扯时直接作用在焊线点上，拉脱焊点造成断路。

　　在实际选型应用中，这类三针规格的连接器通常用来传输直流低压电源、开关量信号，单针通流能力可以满足小型传感器、执行器的供电需求，金属壳体本身具备一定的电磁屏蔽效果，在有轻度电磁干扰的工业现场，能减少外界杂波对弱信号传输的影响，比普通塑料接插件的环境适应性更强。建模时还原了所有装配细节，包括滚花的齿形参数、插针的偏心距、壳体的各段台阶尺寸，不管是用来做设备整机的布线装配干涉检查，还是做连接器本身的结构优化参考，都能直接复用，不需要再反复核对实物测绘尺寸。
